Типовой лист 90.9725 стр.4/5

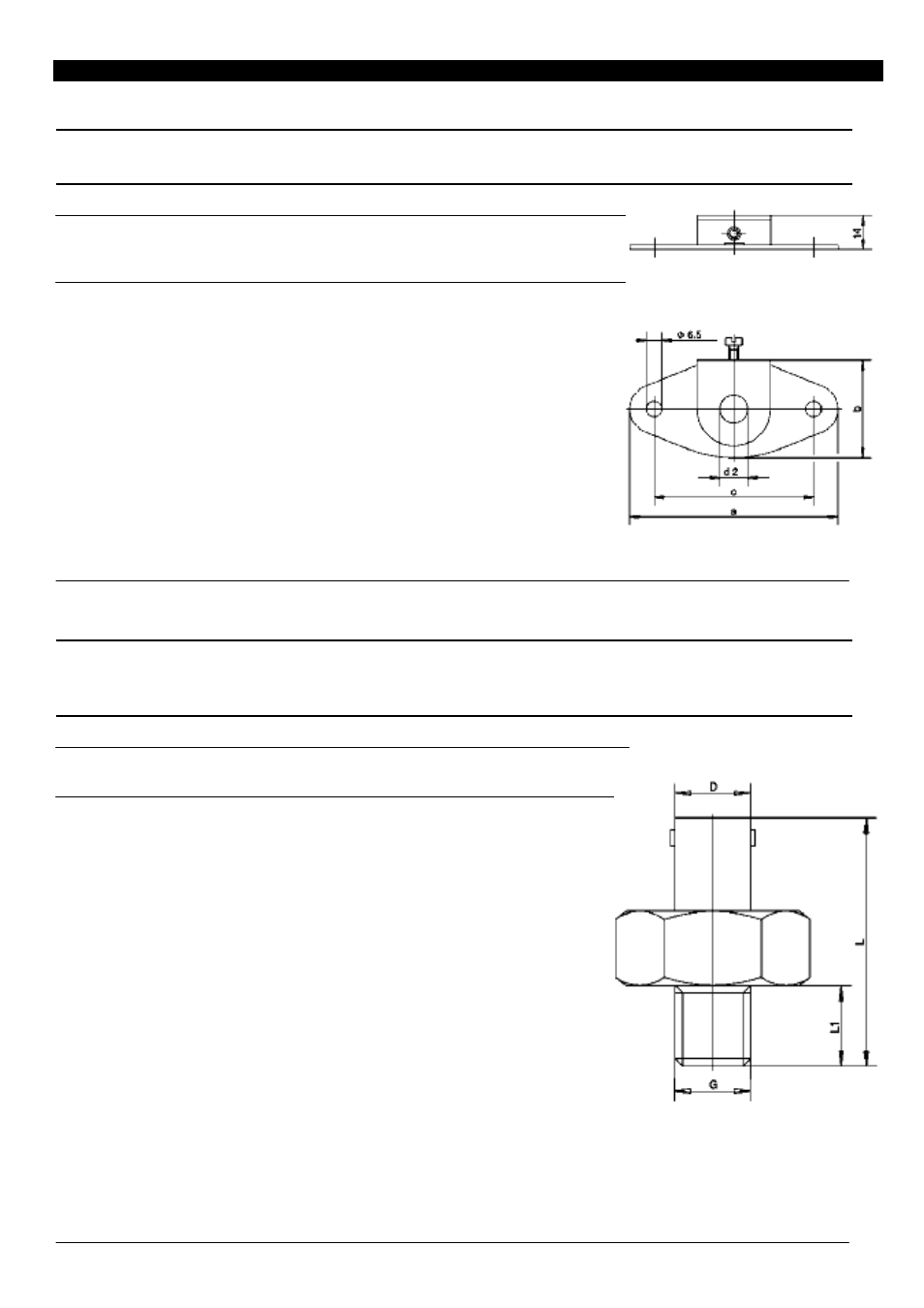

Жестяные фланцы
Для диаметра Параметры в мм. № детали
защитной трубы a b c d2
в мм.
Оцинкованные жестяные фланцы. Сталь
6 85 40 65 6,3 00065062
●
8 85 40 65 8,3 00068165 ●
10 85 40 65 10,3 00084190 ●
11 85 40 65 11,3 00038513 ●
• Поставка со склада. 909725 Поз.5
Сопряженные детали для вставных термометров сопротивления
с байонетным соединением
Резьба Диаметр Длина Длина № детали
G в мм. D в мм. L в мм. L 1 в мм.
Сопряженная деталь Сталь 9 SMnPb 28 K, никелированный материал - № 1.0718
М 12х1 12 40 13 00040496
●
М 12х1 15 40 13 00040497 ●
М 12х1 16 40 13 00040498 ●
G ¼ 12 40 13 00057491
●
G ¼ 15 40 13 00057492 ●
G ¼ 16 40 13 00057493 ●
Сопряженная деталь Латунь CuZn 39 Pb 3, никелированный материал - № 2.0401
М 10 12 24 8,5 00059816
●
• Поставка со склада. 909725 Поз.6
10.01/00311069
