Типовой лист 90.9725 стр.3/5

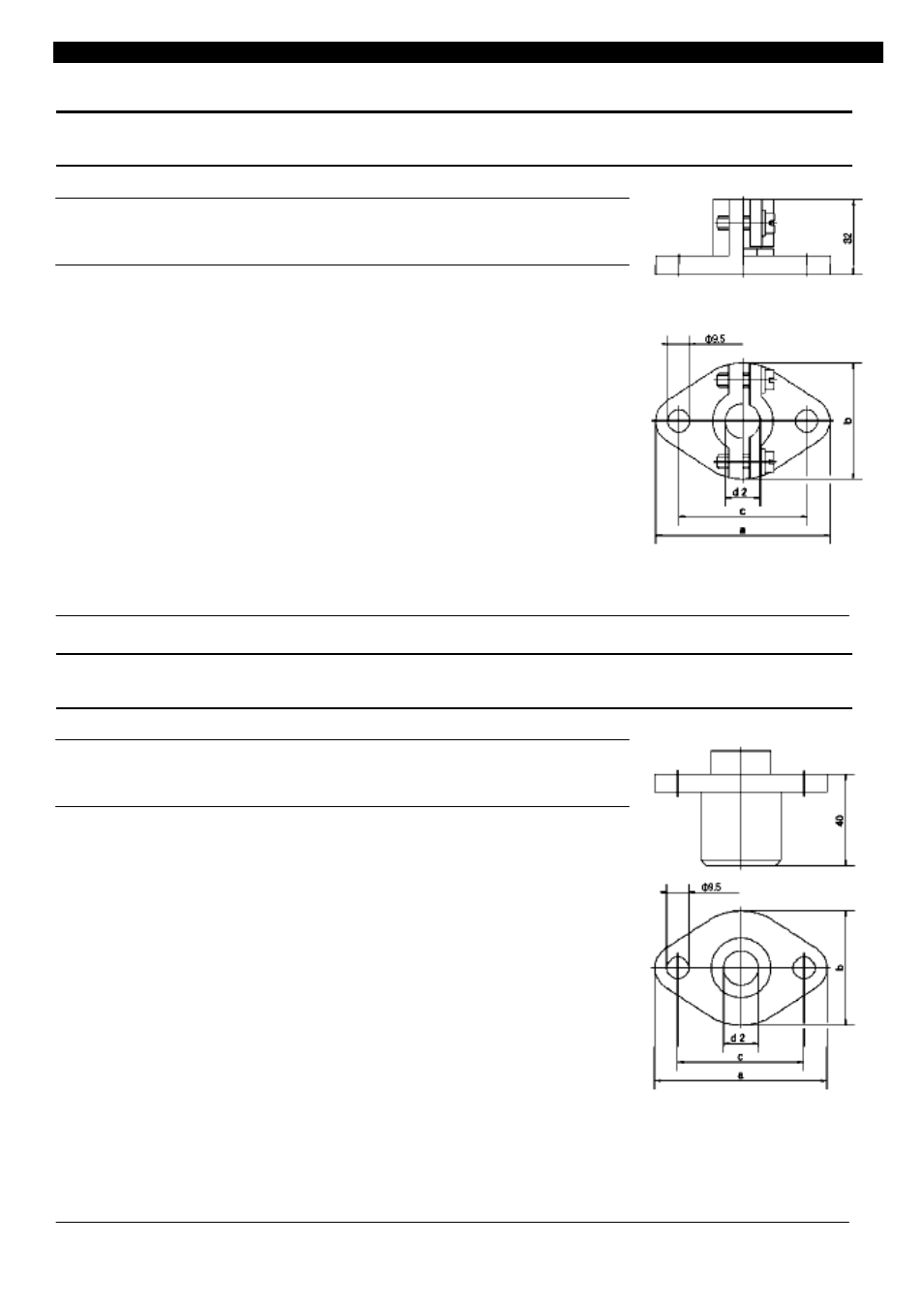

Упорные фланцы по DIN 43 734
Для диаметра Параметры в мм. № детали
защитной трубы a b c d2
в мм.
Упорные фланцы
Серый чугун
15 75 50 55 16 00005784
●
22 90 65 70 23 00005785 ●
32 90 65 70 33 00014955 ●
• Поставка со склада. 909725 Поз.3
Контрфланцы для упорных фланцев по DIN 43 734
Для диаметра Параметры в мм. № детали
защитной трубы a b c d2
в мм.
Контрфланец
Серый чугун
15 75 50 55 16 00058371
●
22 90 65 70 23 00058372 ●
32 90 65 70 33 00058373 ●
• Поставка со склада. 909725 Поз.4
10.01/00311069
