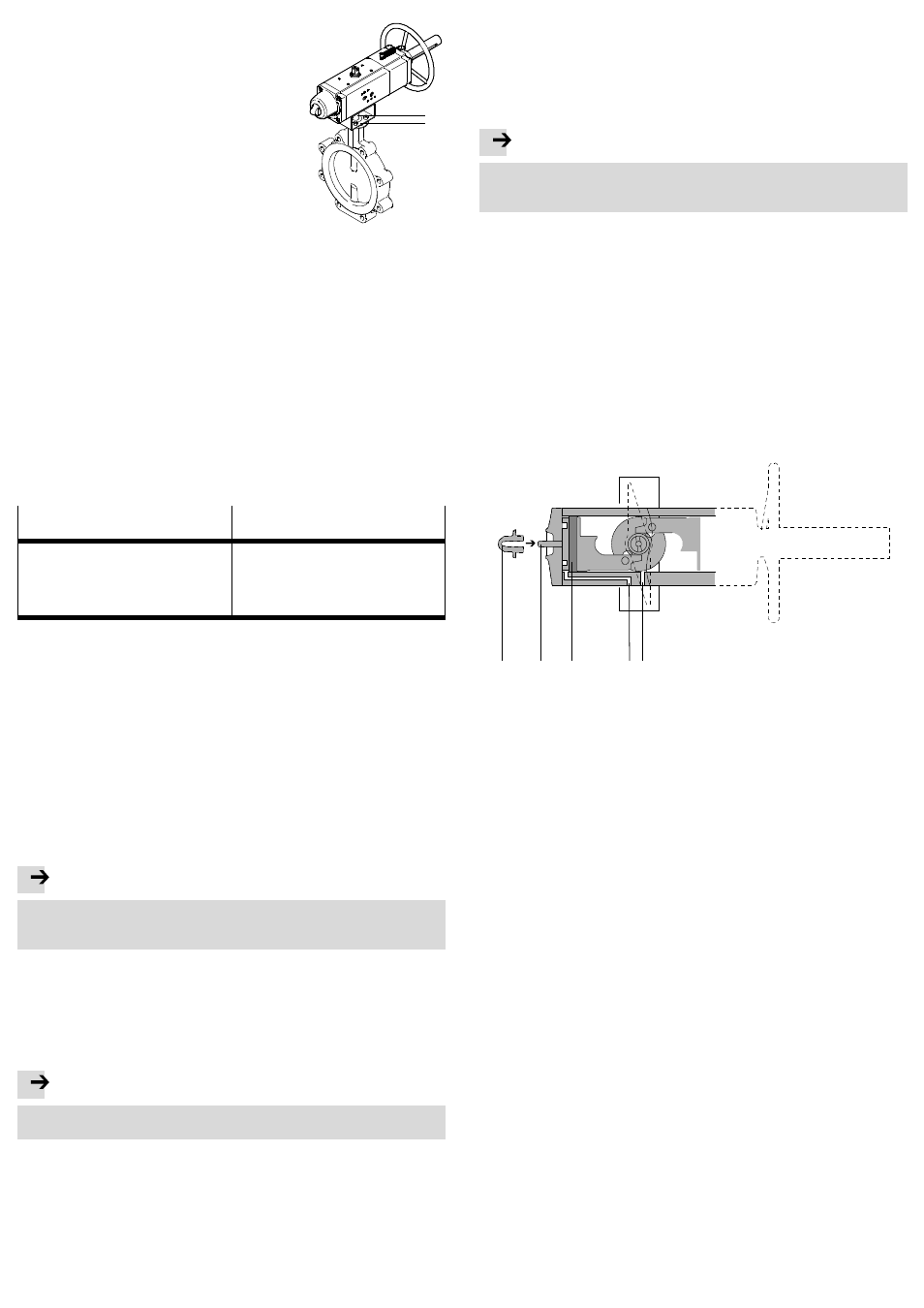

Для установки неполноповоротного привода
с монтажным мостом: потребуются:

Fig. 10

1

2

– монтажный мост (

Fig. 10,

1 ),

– удлинитель вала (

Fig. 10,

2 ).

1. Установите монтажный мост таким образом, что-

бы его ребра располагались в направлении про-
дольной оси неполноповоротного привода, а его
открытая сторона была повернута в сторону ар-
матурного клапана.

2. Прикрепите монтажный мост к неполноповорот-

ному приводу. Пока не затягивайте винты.

3. Вставьте удлинитель вала через монтажный мост

в звездообразную цапфу на нижней стороне не-
полноповоротного привода. Проследите при
этом, чтобы удлинение вала располагалось в
муфте без перекоса.

4. Прикрепите неполноповоротный привод с монтажным мостом и удлини-

телем вала к соединительному фланцу арматурного клапана. Проследите
при этом, чтобы четырехгранник клапана располагался в удлинении вала
без перекоса.

5. Затяните все винты попеременно крест-накрест.

Момент затяжки

Fig. 8.

После монтажа неполноповоротного привода:
6. Проверьте, работает ли неполноповоротный привод с требуемым направле-

нием вращения и занимает ли арматурный клапан нужное положение.

7. Если неполноповоротный привод не работает в требуемом направлении

вращения:
Выполните следующие действия:

DAPS..R-... (двустороннего действия) DAPS..RS-… (одностороннего

действия)

1. Снимите пневмораспределитель NAMUR.

2. Поверните распределитель на 180°.

3. Проследите за положением установочного

винта, предназначенного для

выравнивания клапана NAMUR.

4. Прикрепите распределитель.

1. Выверните винты на стороне привода.

2. Поверните привод на 90°, причем он

должен быть соединен с клапаном

непосредственно или с помощью

удлинения вала.

3. Затяните крепежные винты.

7.2 Монтаж пневматической части
Каналы для подачи воздуха
• Неполноповоротный привод DAPS двустороннего действия – стандартное

исполнение
– Подача воздуха на канал 2 (А) – см. Fig. 1

2 обеспечивает вращение вала

против часовой стрелки.

– Подача воздуха на канал 4 (В) – см. Fig. 1

4 обеспечивает вращение вала

по часовой стрелке.

• Неполноповоротный привод DAPS одностороннего действия с пружинным

возвратом – стандартное исполнение
– Подача воздуха на канал 4 (B): вращение вала против часовой стрелки.
– Пружинный возврат: Вращение по часовой стрелке.

Примечание

Для DAPS..RS-… (одностороннего действия):
• Закрепите фильтрующий элемент на присоединении канала выхлопа 2 (A),

чтобы воспрепятствовать проникновению частиц грязи.

7.3 Электрическое подключение
Для использования пневматических распределителей:
• Соблюдайте указания и пояснения, приведенные в соответствующем руко-

водстве по эксплуатации пневматических распределителей.

8

Ввод в эксплуатацию

Примечание

• Убедитесь, что условия эксплуатации, приведенные в

разделе 12,

находятся в пределах допустимого.

После монтажа и подключения изделие готово к эксплуатации.

• Убедитесь в том, что переключение присоединенного к неполноповоротно-

му приводу клапана может осуществляться беспрепятственно.

• При выключенном рабочем давлении установите маховик в нейтральное

положение (

Fig. 5), чтобы привод можно было активировать пневматиче-

ски.

• Медленно подайте в неполноповоротный привод воздух.

8.1 Настройка конечных положений
В некоторых моделях изделий можно в незначительных пределах настраивать
одно или даже оба конечных положения привода DAPS, что позволяет влиять
на угол закрытия или раскрытия установленного арматурного клапана. При
настройке конечных положений соблюдайте допустимый диапазон регулиров-
ки для используемого привода DAPS (

раздел 12, Диапазон настройки конеч-

ного положения).

Примечание

Варианты изделий, для которых не указан диапазон настройки,

не имеют

функцию настройки конечного положения, например. все варианты, выпол-
ненные из нержавеющей стали (DAPS-...-CR).

Приведенное ниже описание по настройке конечных положений относится к
следующим типоразмерам у моделей “Стандартная” и “Для низких температур”
(-T6):
– DAPS-…-R-…(двустороннего действия); типоразмер от 0015 до 1920

(

раздел 8.2)

– DAPS-…-RS.. (одностороннего действия); типоразмер от 0015 до 0960

(

раздел 8.3)

Информация по настройке конечных положений других типоразмеров доступ-
на в приложении к руководству по эксплуатации (

www.festo.com).

8.2 Настройка для DAPS-…-R-… (двустороннего действия) –

типоразмер 0015 … 1920

В данных версиях изделия доступна функция настройки конечных положений,
которые принимает привод при подаче воздуха через канал 4 (B) (вращение
вправо - закрытие арматурного клапана).

1

2

3

5

4

1 Контргайка с уплотнением

2 Резьбовой стержень

3 Поршень

4 Выход канала 2 (A)

5 Выход канала 4 (B)

Fig. 11

1. Подайте сжатый воздух и закройте арматурный клапан. Поршни перемеща-

ются в конечное положение у крышки (наружное). В результате происходит
фиксация резьбового стержня - в зависимости от текущей настройки. Путем
ослабления контргаек производится целенаправленное изменение текущей
настройки.

2. Выкрутите контргайку с уплотнительным кольцом. Если резьбовой стержень

ослаблен, вкручивайте его рукой, пока не почувствуете легкое сопротивле-
ние.

3. Подайте сжатый воздух и откройте арматурный клапан. Поршни перемеща-

ются в конечное положение у вала (внутреннее).

4. Отрегулируйте конечное положение:

Обратите внимание: полный оборот резьбового стержня может изменить
угол поворота на 1,5° - 3,5° (в зависимости от исполнения изделия).
– Поворот резьбового стержня по часовой стрелке позволяет уменьшить

угол поворота.

– Поворот резьбового стержня против часовой стрелки позволяет увеличить

угол поворота.

5. Подайте сжатый воздух и закройте арматурный клапан. Поршни перемеща-

ются в конечное положение у крышки и упираются в резьбовой стержень.

6. Проверьте положение фланца арматурного клапана. Для изменения угла

поворота повторите шаги 3 и 4.

7. Снова прикрутите контргайку на резьбовой стержень со следующим момен-

том затяжки 5 Нм.

8. Проверьте принцип действия неполноповоротного привода (

раздел 8.4).

8.3 Настройка привода DAPS-…-RS.. (одностороннего действия) –

типоразмер от 0015 до 0960

В данных версиях изделия настраиваться может одно из двух конечных поло-
жений привода DAPS – конечное положение для поворота вправо или конеч-
ное положение для поворота влево.
