РАЗДЕЛ
5 -
НАВЕСНОЕ ОБОРУДОВАНИЕ И СЦЕПКИ
5-16 31200633

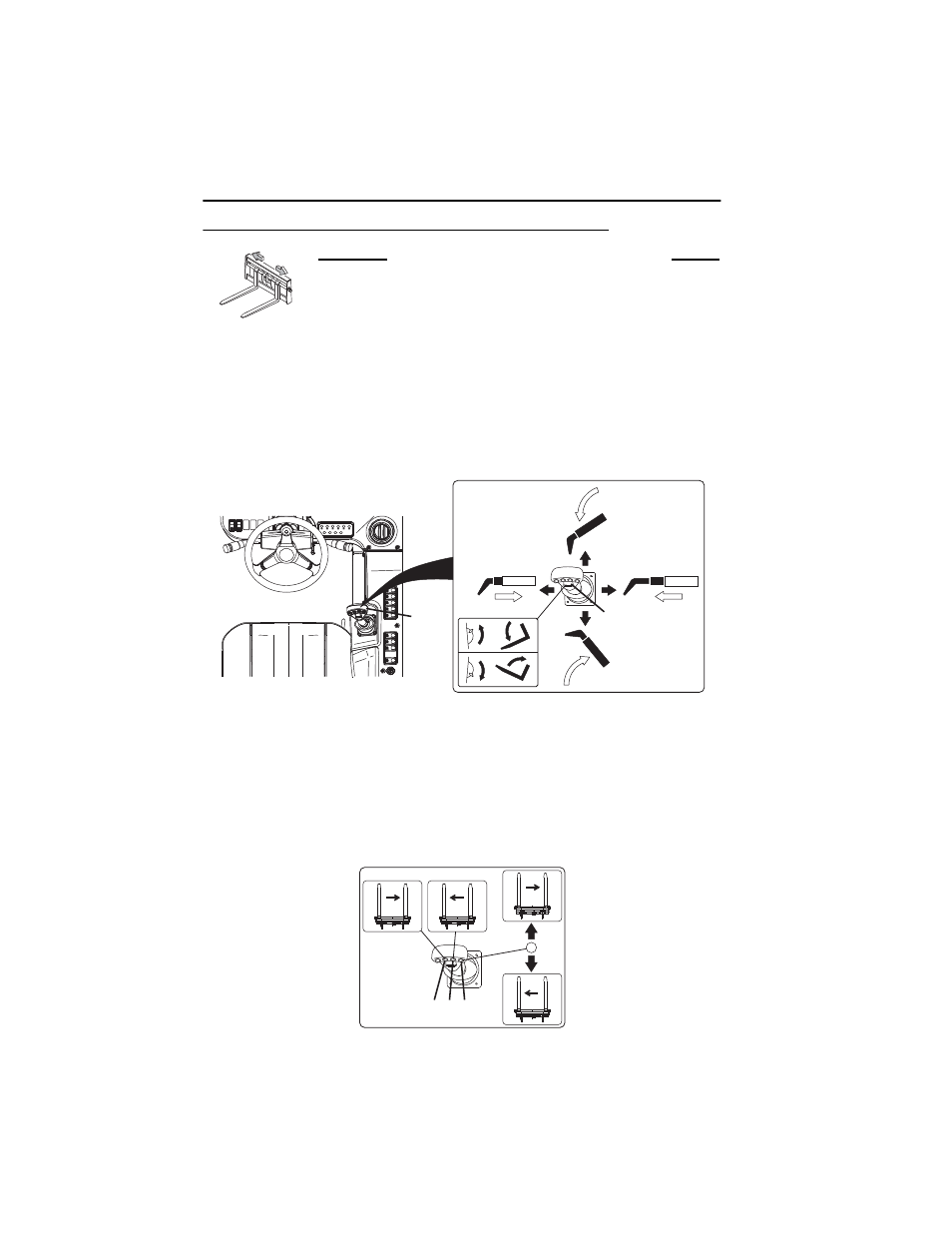

Каретка бокового смещения
Описание № изд .
Каретка бокового смещения , 1200 мм ......................... 1170002
Вилы , захват для поддонов 45 x 125 x 1200 мм .........2340029
Вилы , захват для поддонов 50 x 100 x 1200 мм .........2340030
Пользуйтесь таблицей грузоподъемности для приставного устройства каретки
бокового смещения .
Чтобы определить максимальную грузоподъемность , см .
« ГРУЗОПОДЪЕМНОСТЬ ТЕЛЕСКОПИЧЕСКОГО ПОГРУЗЧИКА , НАВЕСНОГО
ОБОРУДОВАНИЯ И ВИЛ » на стр . 5-2.
Рукоятка управления (1) управляет подъемом и опусканием , а также
выдвижением и втягиванием стрелы .
Роликовый переключатель угла наклона навесного оборудования (2) управляет
углом наклона вил .
• Для наклона вверх передвиньте роликовый переключатель вниз .
• Для наклона вниз передвиньте роликовый переключатель вверх .
OAL1540
OAH1690
1 2
OAH1710
5 3 4
