РАЗДЕЛ
5 -
НАВЕСНОЕ ОБОРУДОВАНИЕ И СЦЕПКИ
5-24 31200633

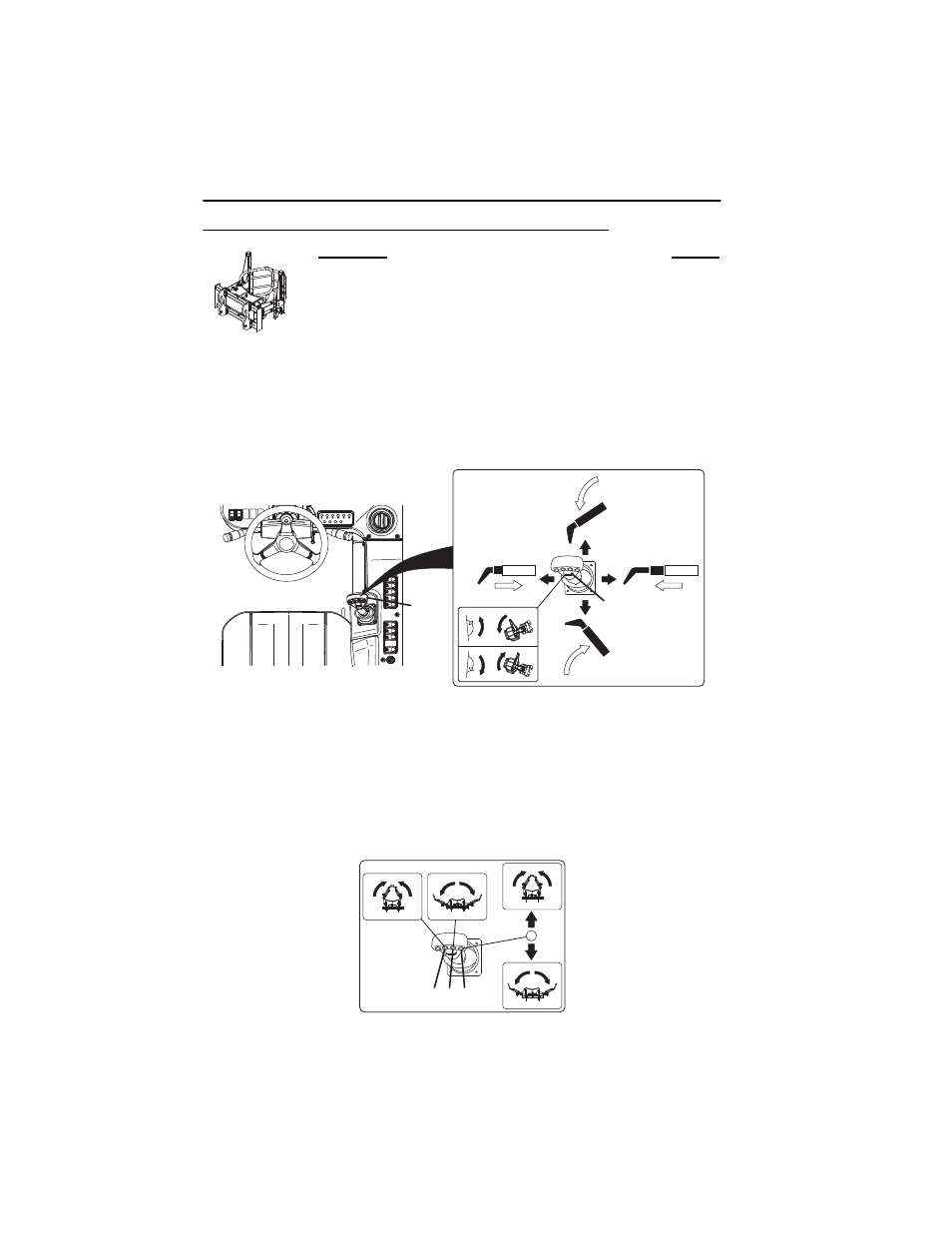

Тюкопогрузчик
Описание № изд .
Тюкопогрузчик , трубчатый .............................................0240117
Тюкопогрузчик , штыревой .............................................0240118
Пользуйтесь таблицей грузоподъемности для навесного оборудования —
тюкопогрузчика
Чтобы определить максимальную грузоподъемность , см .
« ГРУЗОПОДЪЕМНОСТЬ ТЕЛЕСКОПИЧЕСКОГО ПОГРУЗЧИКА , НАВЕСНОГО
ОБОРУДОВАНИЯ И ВИЛ » на стр . 5-2.
Рукоятка управления (1) управляет подъемом и опусканием , а также
выдвижением и втягиванием стрелы .
Роликовый переключатель угла наклона навесного оборудования (2) управляет
углом наклона тюкопогрузчика .
• Для наклона вверх передвиньте роликовый переключатель вниз .
• Для наклона вниз передвиньте роликовый переключатель вверх .
OZ1870
OAH1840
1 2
OAH1830
5 3 4
