Deutz-Fahr Agrovector 35.7 - Инструкция (Страница 159)

Ручные сигналы
Специальные сигналы — Когда требуются дополнительные сигналы управления
оборудованием или условиями работы , которые не показаны на рисунках , их следует
предварительно оговорить между оператором и сигнальщиком .

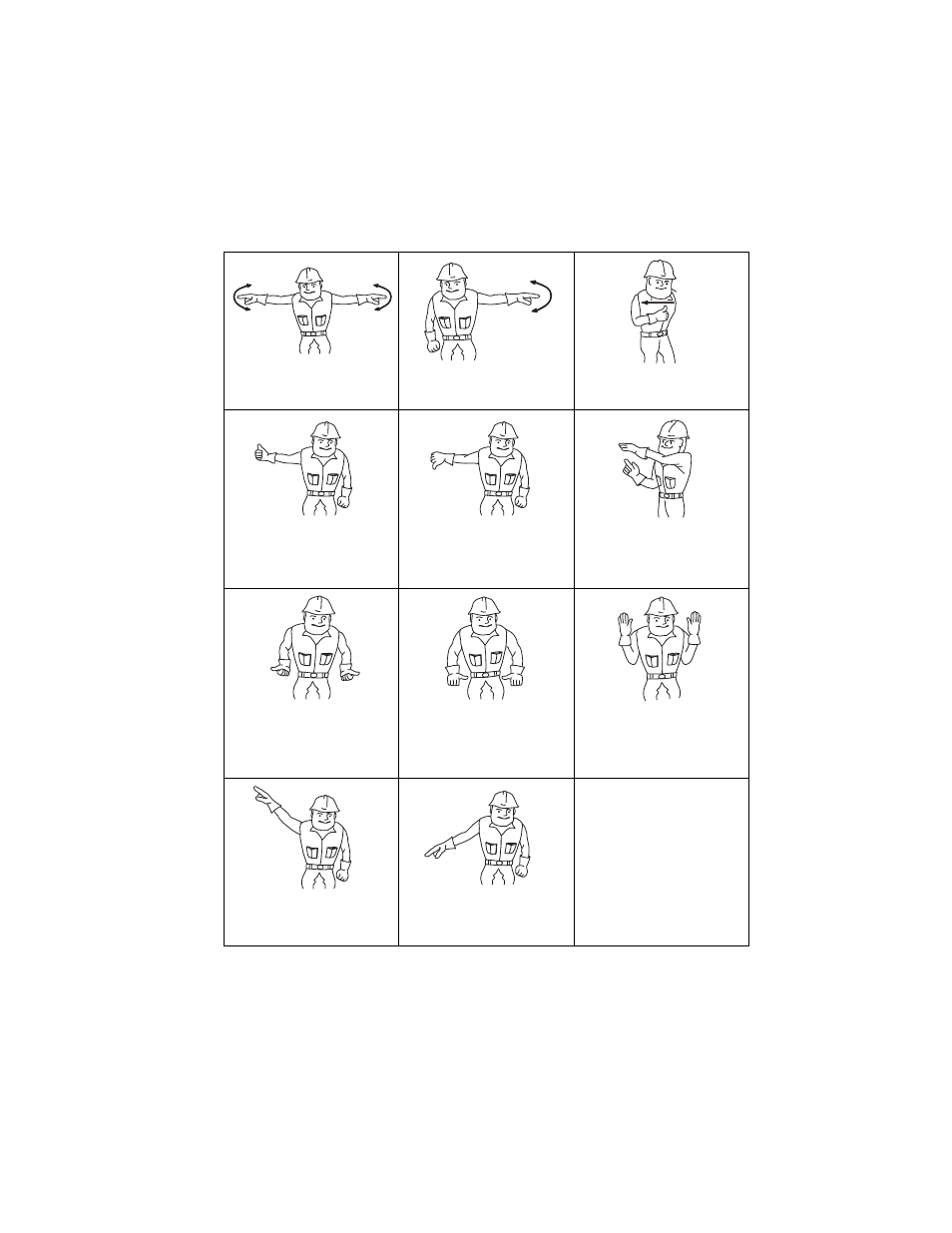

ЭКСТРЕННАЯ ОСТАНОВКА — Обе
руки вытянуты в стороны , ладонями
вниз , руки двигаются вперед - назад .
СТОП — Любая рука вытянута в
сторону , ладонью вниз , рука
двигается вперед - назад .
ЗАГЛУШИТЬ ДВИГАТЕЛЬ —
Провести большим или указательным
пальцем поперек горла
ПОДНЯТЬ СТРЕЛУ — Любая рука
вытянута горизонтально , пальцы
сжаты в кулак , большой палец
направлен вверх .
ОПУСТИТЬ СТРЕЛУ — Любая рука
вытянута горизонтально , пальцы
сжаты в кулак , большой палец
направлен вниз .
ПЕРЕМЕЩАТЬ МЕДЛЕННЕЕ —
Вытяните неподвижную руку перед
другой , показывающей сигнал
перемещения . ( На картинке :
поднимай груз медленнее )
ВЫДВИНУТЬ СТРЕЛУ — Руки
прижаты , пальцы сжаты в кулак ,
большие пальцы направлены в
стороны .
ВТЯНУТЬ СТРЕЛУ — Руки прижаты ,
пальцы сжаты в кулак , большие
пальцы направлены к себе .
ПЕРЕМЕЩЕНИЕ ДО
ОПРЕДЕЛЕННОГО МЕСТА — Руки
подняты и согнуты в локтях , ладони ,
направлены друг к другу на уровне
лица , двигаются горизонтально ,
показывая оставшееся расстояние .
НАКЛОНИТЬ ВИЛЫ ВВЕРХ — Одна
рука прижата , другая рука
направлена в сторону и вверх под
углом 45 градусов .
НАКЛОНИТЬ ВИЛЫ ВНИЗ — Одна
рука прижата , другая рука
направлена в сторону и вниз под
углом 45 градусов .
OY1090
OY1100 OY1110
OY1120 OY1130 OY1140
OY1150 OY1160 OY1170
OY1180
OY1190
