Гидравлическое быстросменное соединение
Эта процедура установки рассчитана на одного человека .
1. Наклоните быстросменное соединение
вперед , чтобы образовался зазор . Убедитесь
в том , что стопорный палец выдвинут .
2. Совместите палец для навесного
оборудования с пазом навесного
оборудования . Приподнимите стрелу , чтобы
палец для навесного оборудования вошел в
паз .
3. Наклоните быстросменное соединение назад ,
чтобы зацепить навесное оборудование .
4. Нажмите и удерживайте
выключатель (1) и кнопку (2),
одновременно перемещайте
рукоятку управления вперед , чтобы
зацепить палец быстросменного
соединения , или назад , чтобы
отцепить его .
5. Поднимите стрелу до уровня глаз и
визуально убедитесь в том , что палец
быстросменного устройства выступает
из отверстия навесного оборудования .
Если палец не выступает из отверстия ,
опустите навесное оборудование на
землю и вернитесь к шагу 2.
6. Если навесное оборудование
гидравлическое , подсоедините гидравлические шланги . См .
« ГИДРАВЛИЧЕСКОЕ НАВЕСНОЕ ОБОРУДОВАНИЕ » на стр . 5-12.

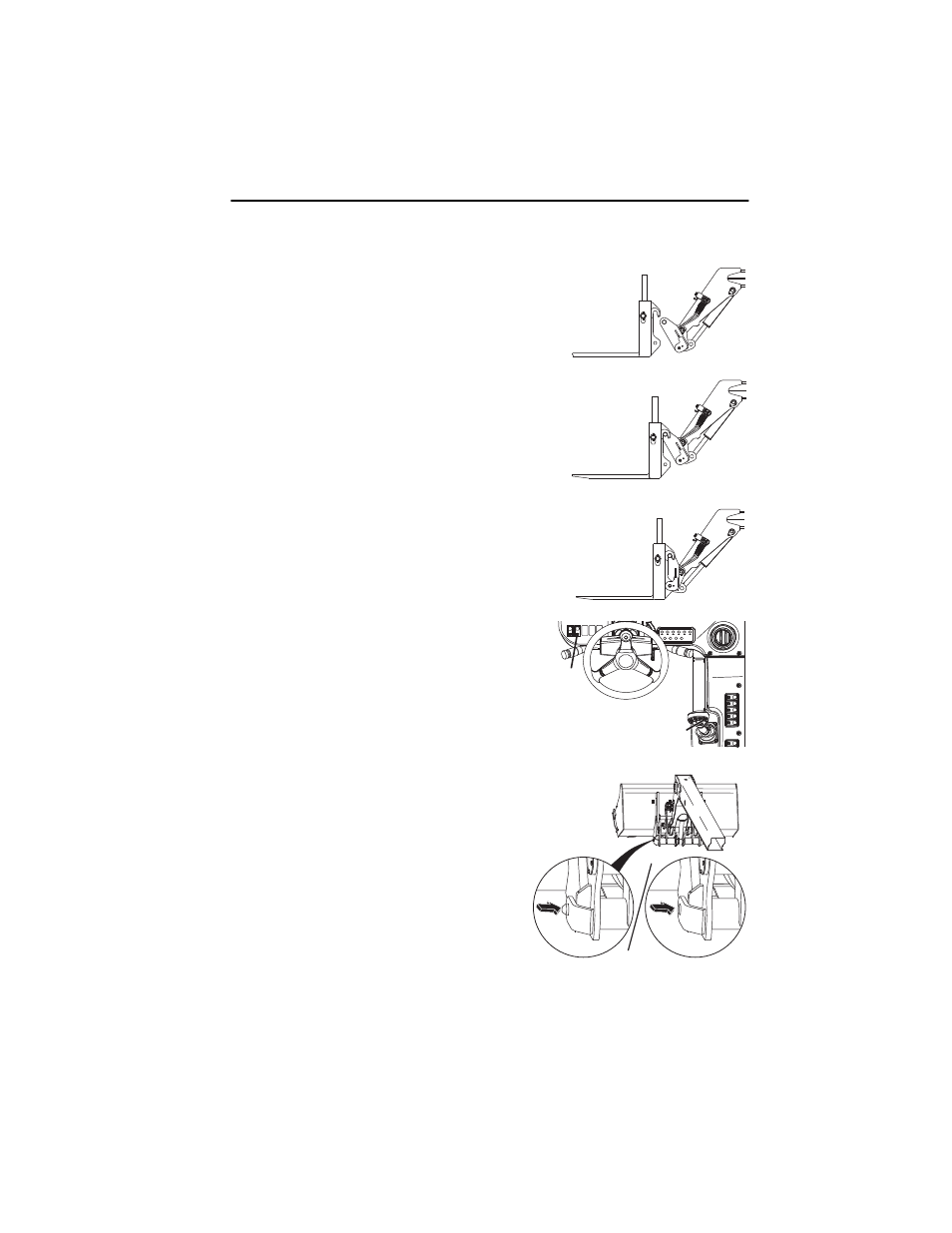

OAH1590
OAH1600
OAH1610
OAH1620
1
2
OAL1930
ЗАМКНУТО РАЗОМКНУТО
