95-3600 12
ПРЕОБРАЗОВАНИЕ ПОЖАРНОГО ИЗВЕЩАТЕЛЯ МОДЕЛИ С7050
В ВИДЕОКАМЕРУ XWATCH
Видеомодуль камеры xWatch может быть легко установлен вместо УФ сенсорного модуля в
имеющемся пожарном извещателе пламени модели С7050, что позволит выполнять функции
видеонаблюдения.
ПРЕДУПРЕЖДЕНИЕ
Ни при каких обстоятельствах не допускается подавать напряжение питания 290 В
пост. тока, требуемое для работы сенсорного модуля, на видеокамеру.
1.
Обеспечить необходимый электромонтаж к месту нахождения извещателя С7050 /видеокамеры
xWatch,
как указано в разделе Требования к электромонтажу.
ПРЕДУПРЕЖДЕНИЕ
При снятии корпуса камеры, установке или снятии видеомодуля отключать напряжение
питания.
2.
Разобрать устройство, поворачивая корпус против часовой стрелки. Иллюстрация составных
узлов видеокамеры xWatch приведена на рис. 8.

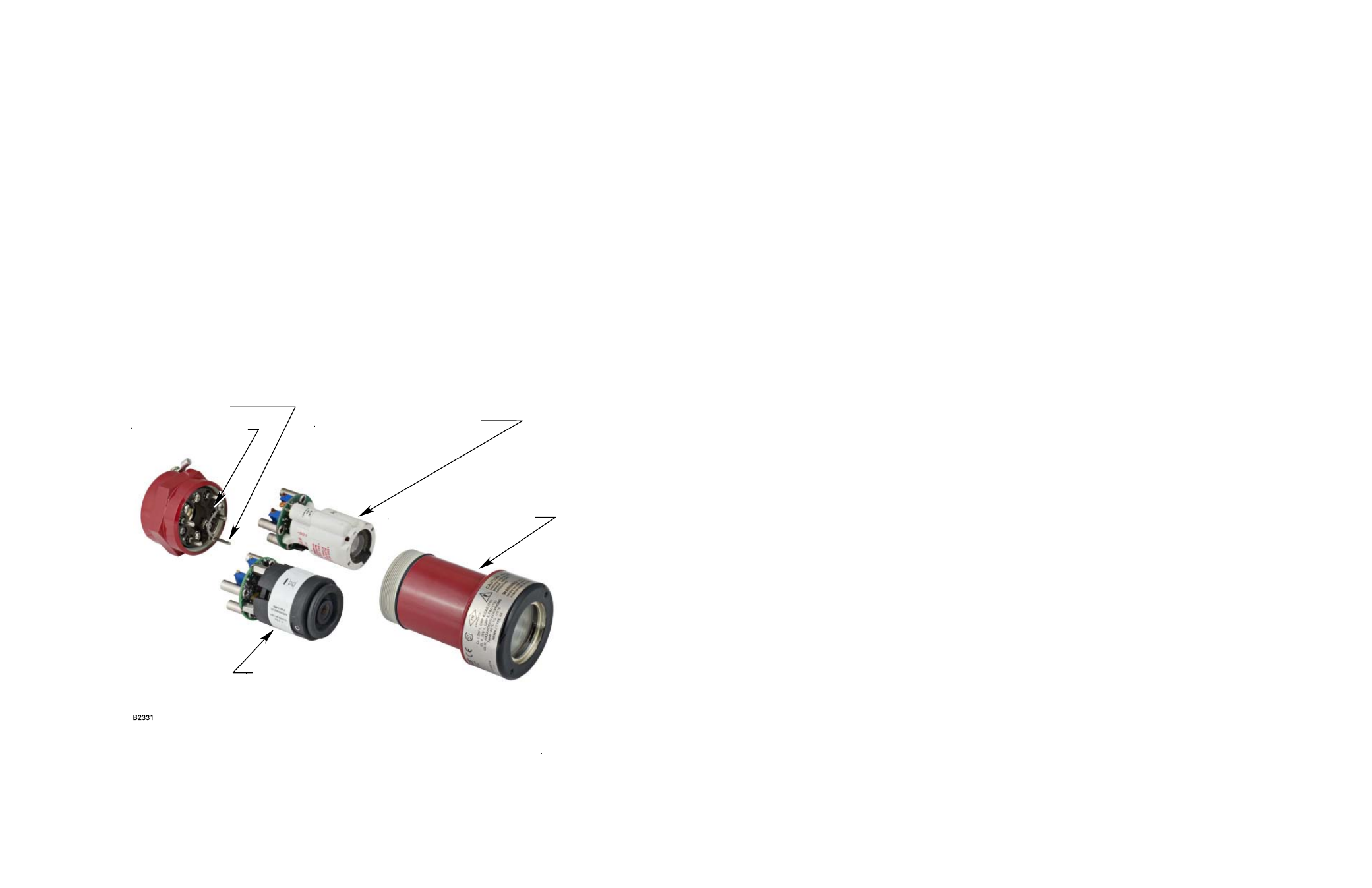

Рис. 8. Диаграмма преобразования извещателя модели С7050 в видеокамеру модели Х7050.
Съёмный корпус камеры
Снять заменяемый
УФ сенсорный модуль
Направляющий штырь
Клеммный блок
Установить видеомодуль камеры
xWatch
вместо УФ сенсорного модуля
Примечание: После замены модулей требуется выполнить
электромонтаж подключения видео оборудования.
95-3600 5
ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ
НАПРЯЖЕНИЕ ПИТАНИЯ, В пост. тока —
Номинальное
24
Диапазон
18 … 30
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ, Вт —
Только видеокамера
2,8
ВИДЕОВЫХОД (система PAL) — неэкранированная витая пара категории 5
ВИДЕОМОДУЛЬ — ПЗС-матрица
ЧУВСТВИТЕЛЬНОСТЬ — 0,3 лк
ИЗОБРАЖЕНИЕ — Цветное
РАЗРЕШЕНИЕ (система PAL) —
752
х 582 пкс
570 ТВЛ
ЗАТВОР — Электронный, 1/60 – 1/100,000 с
УГОЛ ОБЗОРА (приблизительный) —
-
90 градусов, фокусное рас-ние 2,33 мм, широкий угол
для совмещения с углом обзора извещателя;
-
50 градусов, фокусное рас-ние 4,33 мм, нормальный
угол для общих применений ;
-
30 градусов, фокусное рас-ние 8,00 мм, узкий угол
для специальных применений.
ИНТЕРФЕЙС ПОЛЬЗОВАТЕЛЯ — стандартные, имеющиеся в продаже видеопере-
ключатели и цифровые устройства видеозаписи
ТЕМПЕРАТУРНЫЙ ДИАПАЗОН, о
Эксплуатации:
- 20 ...+ 70
C —
Хранения:
- 30 ...+ 80
Обеспечение взрывозащиты:
- 40 ...+ 75
ДИАПАЗОН ВЛАЖНОСТИ —
5...95%
без конденсации
МАТЕРИАЛ КОРПУСА  Алюминиевый сплав (крашеный) без
примеси меди или нерж. сталь марки 316.
ГАБАРИТНЫЕ РАЗМЕРЫ  См. рис. 2, 3 и 4.
ТРАНСПОРТИРОВОЧНЫЙ ВЕС, кг —
(
приблизительный)
Алюминиевый корпус
0,6
Корпус из нержавеющей стали
1,0
СЕРТИФИКАЦИЯ —
ВНИИФТРИ: ГОСТ Р Сертификат Соответствия № РОСС US.ГБ06.В01260.
Маркировка взрывозащиты 1EхdIIСТ5 Х
Вид взрывозащиты - взрывонепроницаемая оболочка
Степень защиты оболочки в соответствии с ГОСТ 14254 - IP66.
