РОЦЕДУРА ЭЛЕКТРОМОНТАЖА
ПРЕДУПРЕЖДЕНИЕ
При снятии корпуса камеры, установке или снятии видеомодуля отключать напряжение
питания.
1.
Снимите корпус камеры, поворачивая его против часовой стрелки. Деталировка видеокамеры
показана на рис. 5.
2.
Осторожно вытащите видеомодуль.
3.
Подсоедините внешние провода к соответствующим винтовым клеммам клеммного блока
видеокамеры, обозначенным как A-, B-, C- и D-, см. рис. 6.
ВАЖНОЕ ЗАМЕЧАНИЕ
Не пользоваться мегометром для проверки подключения полевых проводов к
видеокамере. Отсоединить кабели от видеокамеры перед проверкой электромонтажа
всей системы.
4.
Убедитесь в правильности подсоединения проводов.
5.
Установите новый видеомодуль обратно в камеру, используя направляющий штырь на
клеммном блоке для правильного подключения.
6.
Произведите сборку камеры.
7.
Проверьте направленность видеокамеры на объект и затяните гайки фиксации монтажного
кронштейна и камеры.

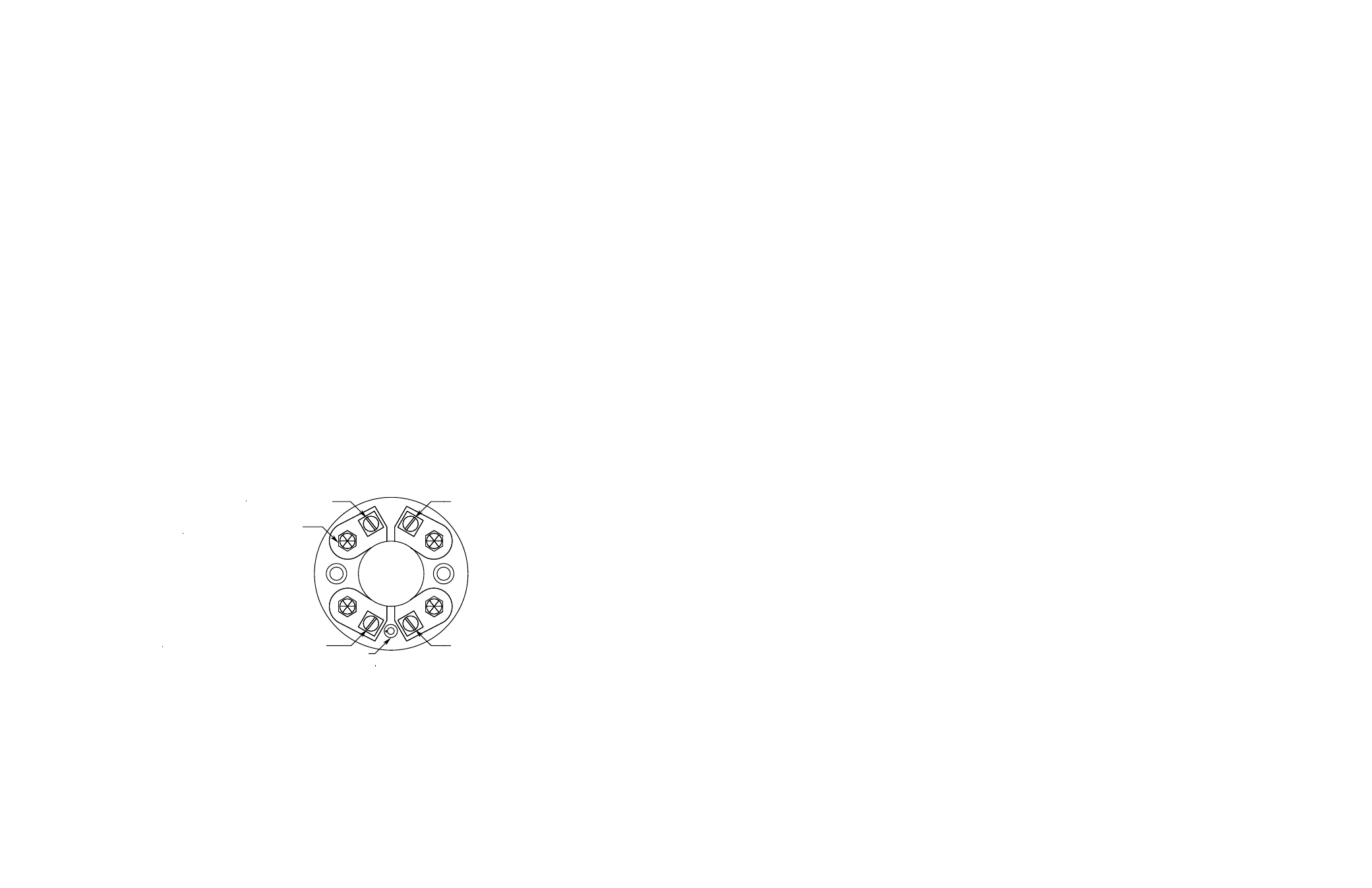

Рис. 6. Расположение клеммных контактов видеокамеры хWatch.
Видео – (А) Видео +(D)
Штыковой разъём
(4 контакта)
Направляющий штырь
Напряжение питания +(В) Напряжение питания – (С)
95-3600 7
УКАЗАНИЕ МЕР ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ
ПРЕДУПРЕЖДЕНИЕ
Не разрешается открывать видеокамеру во взрывоопасной среде при включённом
напряжении питания. В видеокамере отсутствуют компоненты, подлежащие
техническому обслуживанию. Поэтому, камеру не следует открывать, за исключением
процесса установки и настройки.
ПРЕДУПРЕЖДЕНИЕ
Процедура электромонтажа, указанная в данном руководстве, обеспечивает гарантию
правильного функционирования видеокамеры в нормальных условиях. Тем не менее, из-за
наличия многочисленных норм и правил электромонтажа, невозможно гарантировать
полное соответствие этим предписаниям. В случае сомнений, перед началом работ
проконсультируйтесь с компетентными официальными органами.
ВНИМАНИЕ !
Соблюдайте правила обращения с устройствами, чувствительными к электро-
статическим разрядам. Не устанавливать видеомодуль при включённом напряжении
питания.
УСТАНОВОЧНЫЕ РАБОТЫ
ВНИМАНИЕ!
Установка и электромонтаж видеокамеры xWatch должны выполняться только
квалифицированными специалистами.
О
БЕСПЕЧЕНИЕ ВЛАГОЗАЩИЩЁННОСТИ
Во время монтажных работ важно принять меры, чтобы не допустить попадание влаги на
электрические соединения или компоненты электронных устройств. Обеспечение
влагозащищённости необходимо для сохранения работоспособности системы в эксплуатации, при
этом отвественность за выполнение этих мер лежит на монтажно-наладочной организации.
При использовании кабелепроводов, в местах скопления влаги должны быть установлены
дренажные устройства для автоматического слива накопившейся воды. Для обеспечения
вентиляции конденсата в верхних точках прогонов должны устанавливаться сапуны
кабелепроводов. Рекомендуется применять по крайней мере один сапун в комплекте с каждым
дренажным устройством.
Прогоны кабелепроводов следует монтировать по нисходящей линии, что предотвратит скопление
влаги внутри корпуса или в уплотнителях и обеспечит сток воды к дренажам. Если такая установка
не возможна, то, для предотвращения скопления влаги, установите дренажы до уплотнений
кабелепроводов, или установите обводную линию под камерой с дренажом в нижней точке петли.
Для уплотнителей кабелепроводов не требуется выполнение условий взрывозащищённости.
Однако, рекомендуется принять меры для защиты от влаги в наружных применениях. В камерах с
метрической резьбой кабельных вводов М25 между кабелепроводом и кабельным вводом должна
устанавливаться уплотнительная шайба, обеспечивающая степень защиты оболочки IP66.
