Инструкция по эксплуатации Det-Tronics X7050 xWatch Industrial Video Surveillance Camera
Страница 10
95-3600
6

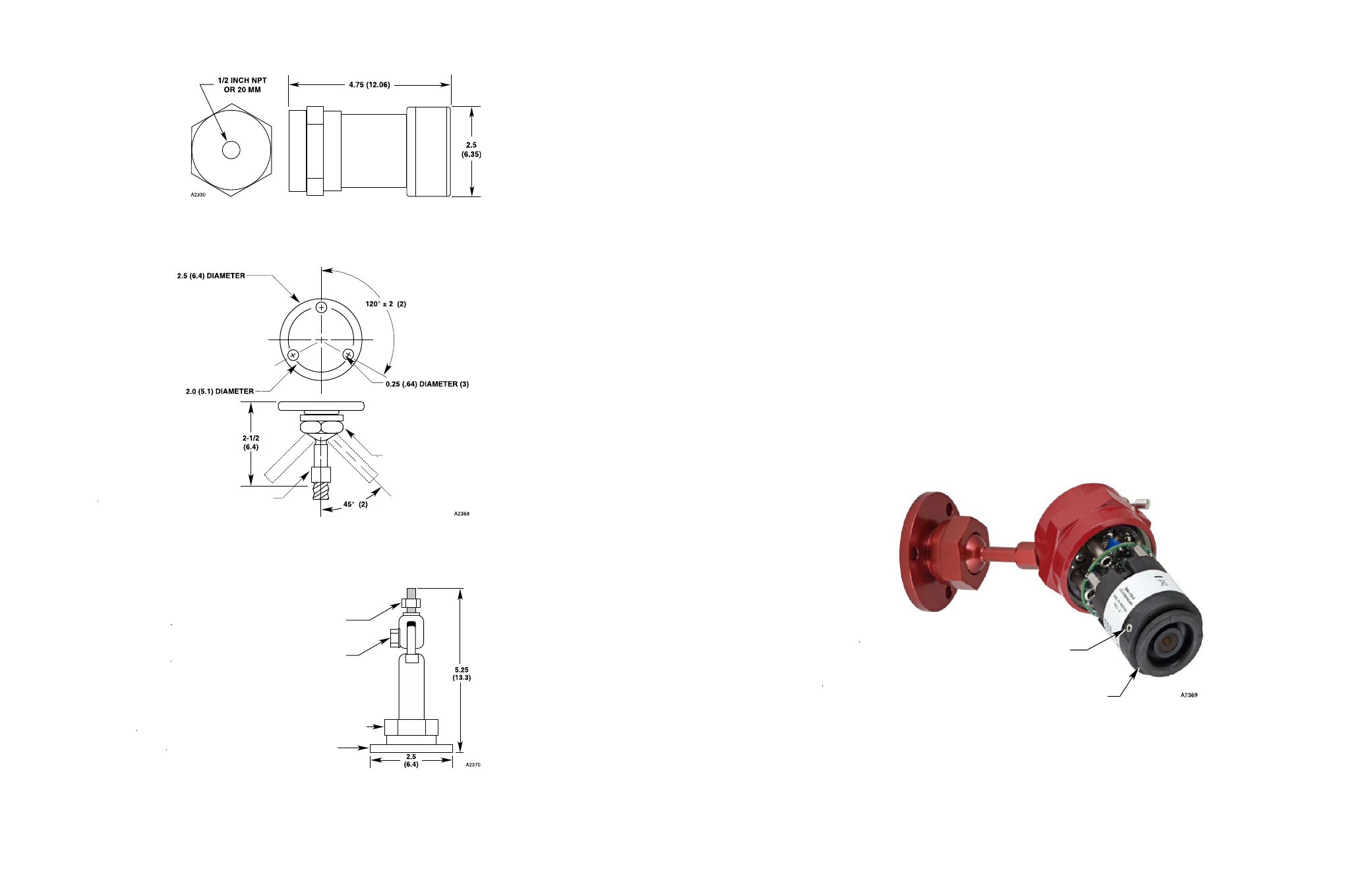

Рис. 2. Габаритные размеры видеокамеры xWatch в дюймах (см).
Рис. 3. Габаритные размеры монтажного кронштейна из алюминия модели Q9001A в дюймах (см).
Рис. 4. Габаритные размеры монтажного кронштейна из нерж. стали модели Q9001Н в дюймах (см).
Гайка фиксации положения кронштейна
Гайка фиксации видеокамеры
Гайка 3/4 дюйма фиксации
видеокамеры на кронштейне
Гайка 1/2 дюйма фиксации угла
направленности видеокамеры
Гайка 1 3/8 дюйма фиксации
направленности кронштейна
Основание кронштейна
95-3600
11
П
РОЦЕДУРА ОРИЕНТАЦИИ КАМЕРЫ
В тех случаях, когда видеокамера используется для мониторинга в той же взрывоопасной зоне, что
и пожарный извещатель, рекомендуется обязательно совместить угол обзора видеокамеры с углом
обзора извещателя, используя лазерный указатель с держателем, поставляемые компанией Дет-
Троникс. Направленность видеокамеры выполняется в следующем порядке:
1.
Определите направление оптической оси извещателя пламени (центральной оси угла обзора)
используя лазерный указатель. За подробной информацией об указателе обращаться к
инструкции по пользованию указателем № 95-3404.
2.
Установите лазерный указатель на корпусе видеокамеры. Ослабьте гайку фиксации положения
кронштейна и направьте видеокамеру так, чтобы совместить угол обзора камеры с углом
обзора извещателя.
Лазерный указатель может также использоваться для определения крайних точек поля обзора.
П
РОЦЕДУРА ВЫРАВНИВАНИЯ ИЗОБРАЖЕНИЯ КАМЕРЫ
В случае, когда изображение на мониторе не выравнено, его направление может быть
откорректировано вращением объектива видеомодуля. Это достигается следующим образом:
1. Снимите корпус камеры.
2. Ослабьте стопорный винт сбоку видеомодуля, см. рис. 7.
3.
Поворачивайте кольцо регулировки объектива до совмещения двух выступов на кольце в линию
с горизонтальной плоскостью или до тех пор, пока изображение на экране не выравняется.
4. После достижения правильной направленности объектива, осторожно затяните стопорный винт.
Не затягивайте винт слишком туго.
Рис. 7. Общий вид видеомодуля камеры хWatch.
Поворачивать кольцо, чтобы совместить два выступа с
горизонтальной плоскостью или до тех пор, пока
изображение на экране не выравняется.
Ослабить стопорный винт используя
торцевой ключ на 5/64 дюйма
