95-3600 8
В
ЫБОР МЕСТ УСТАНОВКИ ВИДЕОКАМЕРЫ
Камеры должны устанавливаться в местах, обеспечивающих наилучший беспрепятственный обзор
контролируемой зоны. Если камера предназначена для мониторинга той же территории, что и
извещатель пламени, то она должна устанавливаться как можно ближе к извещателю. Следующие
факторы должны приниматься во внимание:
• Убедитесь, что к камере обеспечен лёгкий доступ для очистки и периодического
обслуживания.
• Необходимо обеспечить условия, чтобы на линзе камеры не скапливались грязь, влага или
другие загрязнители, способные ограничить поле зрения камеры. По возможности, камера
должна быть направлена слегка вниз по отношению к горизонтальной плоскости.
• Камеру следует монтировать на жёсткой, свободной от вибраций поверхности.
• Камера не должна размещаться в местах, где присутствуют поднимающиеся субпродукты
процесса горения, способные ограничить её поле обзора. При возможном наличии густого
дыма до возникновения открытого пламени, камеру следует устанавливать на боковой
стене на высоте приблизительно 1 м от потолка.
В ЫПОЛНЕНИЕ УСТАНОВКИ ВИДЕОКАМЕРЫ
Укрепить монтажный кронштейн на стене. Установочная поверхность не должна испытывать
вибраций, должна быть пригодной для использования крепёжных болтов М6 длиной не менее 25
мм и способной выдерживать вес камеры с монтажным кронштейном.
Т РЕБОВАНИЯ К ЭЛЕКТРОМОНТАЖУ
Общие требования
При выполнении электромонтажа системы с видеокамерой Х7050, для передачи видеосигнала
предпочтительно использовать неэкранированную витую пару. Сечение кабеля питания должно
выбираться так, чтобы на входе камеры постоянно обеспечивалось напряжение питания не менее
18 В.
ПРИМЕЧАНИЕ
В тех случаях, когда кабель укладывается в кабельный канал, этот канал не должен
использоваться для прокладки проводов другого электрооборудования.
Вопросы применения видеокабелей
Использование соответствующих видеокабелей обеспечит высокое качество видеоизображения на
удалённом мониторе. Поскольку частоты композитного видеосигнала располагаются в диапазоне
от 25 Гц до 6 Мгц, большинство кабелей будут удовлетворять характеристикам построчной
передачи сигнала. Необходимо обеспечить применение одинакового типа кабеля (кабеля с
одинаковым импедансом) на всей протяженности передачи видеосигнала. Например, не
допускается смешивать кабель с витой парой и коаксиальный кабель без использования
симметрирующего устройства. В дополнение, должно обеспечиваться соответствующее
подключение к монитору. Неправильное использование системы видеокабелей может привести к
размытому изображению (потере изображения отдельных деталей) и/или потере цветного
изображения, а также отсутствию синхронизации изображения.
В работе камеры xWatch применяется дифференциальный видеодрайвер, разработанный для
управления кабелем с витой парой, имеющей импеданс в 100 Ом. Наилучшие результаты в
передаче изображения на большие расстояния, качестве изображения и экономичности
достигаются при использовании кабеля с неэкранированной витой парой проводников сечением от
4 кв. мм до 1,5 кв. мм и импедансом в 100 Ом. Система может выполняться многожильными или
одножильными проводами категории 2 и выше.
95-3600 9
Видеокабель должен быть нагружен сопротивлением 100 Ом со стороны подключения к монитору.
В большинстве моделей мониторов имеется встроенное оконечное сопротивление. Если величина
такого сопротивления равна 75 Ом вместо 100 Ом, то должна использоваться любая согласующая
цепь.
Имеется достаточное количество производителей, выпускающих задающие устройства для
различных моделей кабельных систем с использованием активных трансиверов, компенсирующих
кабельные потери.
Возможно, что во избежании горизонтальных полос на изображении, вызываемых помехами от
сети, понадобится использование гальванической развязки. Это может быть достигнуто
применением изолирующих активных приёмопередающих систем или пассивных переходных
трансформаторов видеоизображения. Выберите широкополосную систему изолирования
видеосигнала с частотной характеристикой в диапазоне не менее, чем от 25 Гц до 6 Мгц.
Трансформаторы, применяемые в кабельном телевидении, обычно не подходят для этих целей,
поскольку их частотные характеристики не распространяются на низкие частоты.
Вопросы применения кабелей питания
Для обеспечения правильного функционирования системы на клеммах видеокамеры
обеспечиваться минимальное напряжение питания 18 В пост. тока с учётом максимального
потребляемого тока 0,156 А (2,8 Вт).

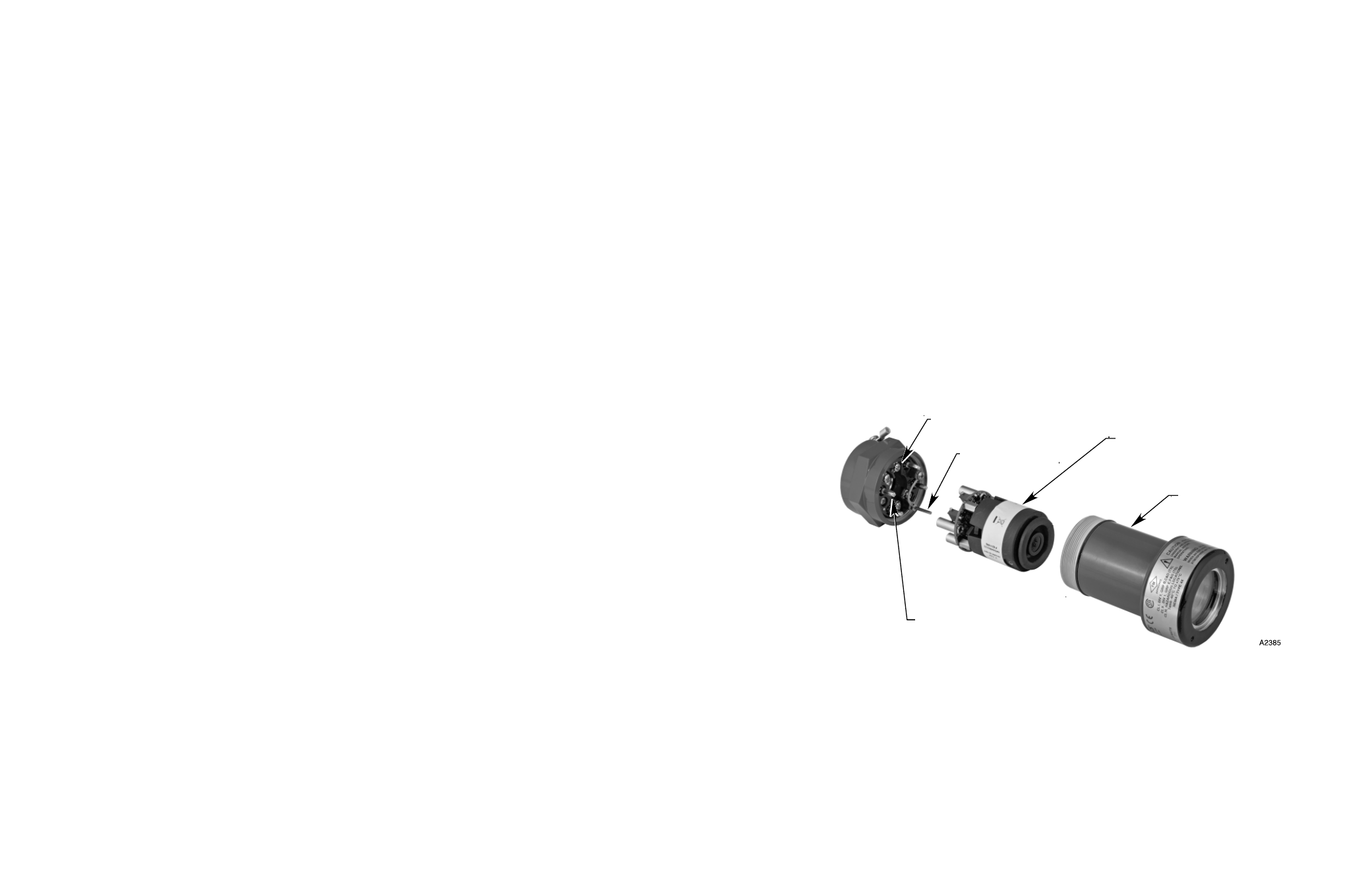

Рис. 5. Внешний вид видеокамеры хWatch.
Штыковой разъём
(4 контакта.)
Съёмный корпус камеры
Видеомодуль
Направляющий
штырь
Клеммный блок
