РАЗДЕЛ 2 - ОБЯЗАННОСТИ ПОЛЬЗОВАТЕЛЯ, ПОДГОТОВКА К РАБОТЕ И ОСМОТР МАШИНЫ
2-10 — Подъемник JLG — 3122542

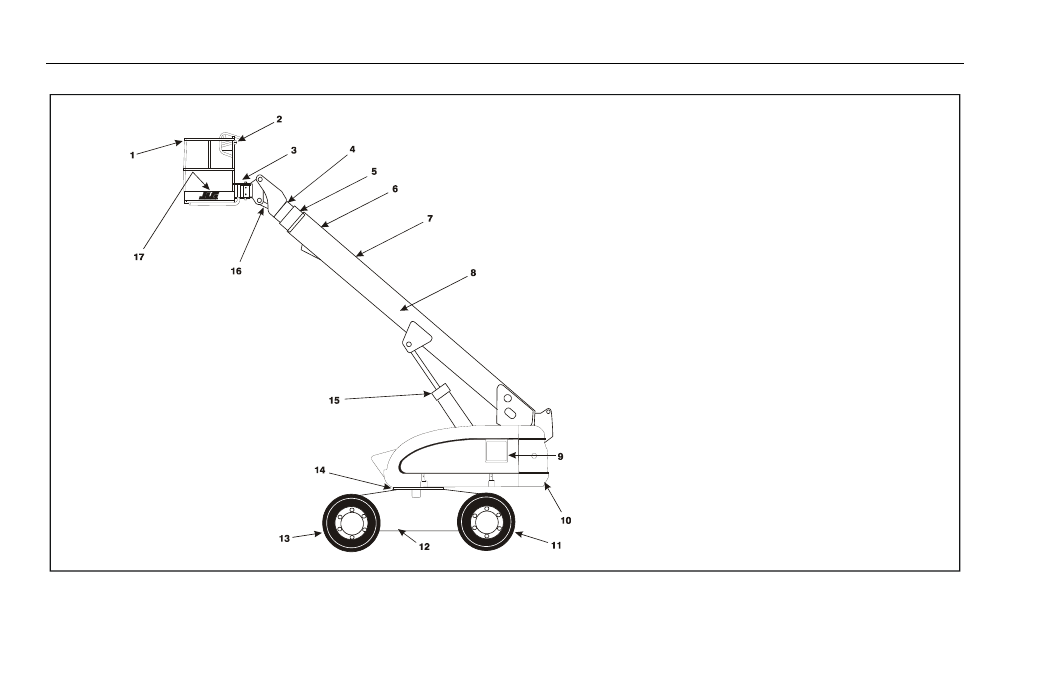

Рисунок 2-2. Обозначение машины - 600S
1. Платформа
2. Блок управления с платформы
3. Поворотное устройство
4. Внутренняя секция стрелы
5. Средняя секция стрелы
6. Наружная секция стрелы
7. Узел стрелы
8. Телескопический цилиндр (внутри)
9. Блок управления с земли
10. Поворотная часть
11. Управляемые колеса
12. Рама
13. Ведущие колеса
14. Подшипник вращения
15. Подъемный цилиндр
16. Вспомогательный выравнивающий цилиндр
17. Ножной переключатель
