РАЗДЕЛ 2 - ОБЯЗАННОСТИ ПОЛЬЗОВАТЕЛЯ, ПОДГОТОВКА К РАБОТЕ И ОСМОТР МАШИНЫ
3122542
— Подъемник JLG —
2-9

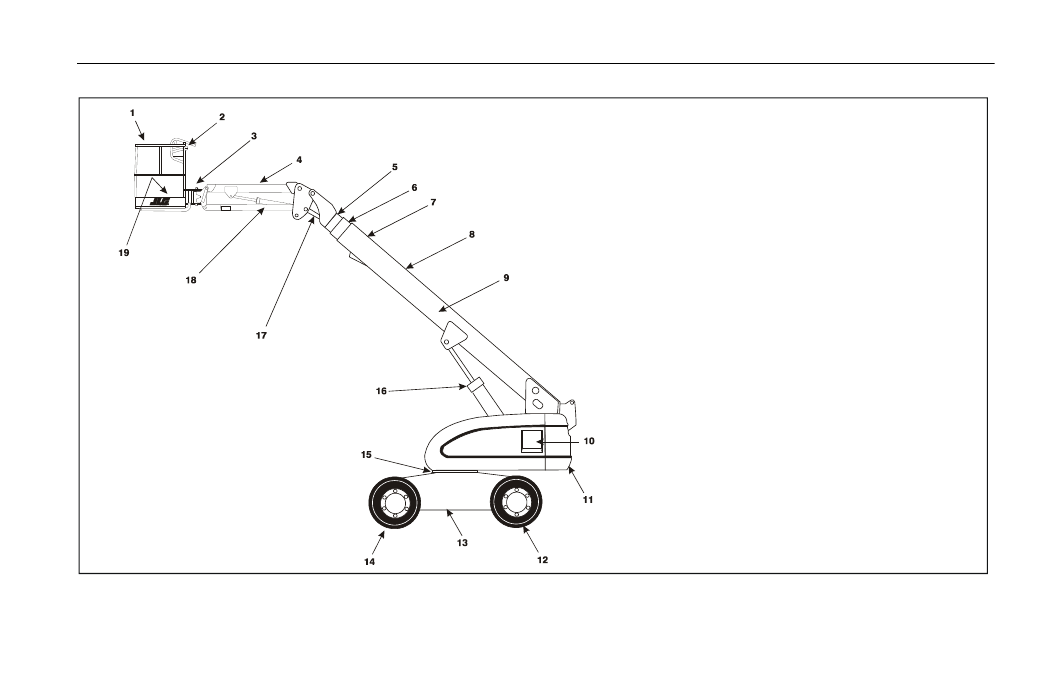

Рисунок 2-1. Обозначение машины - 600SJ/660SJ
1. Платформа
2. Блок управления с
платформы
3. Поворотное
устройство
4. Шарнирно-
сочлененный гусек
стрелы
5. Внутренняя секция
стрелы
6. Средняя секция
стрелы
7. Наружная секция
стрелы
8. Узел стрелы
9. Телескопический
цилиндр (внутри)
10. Блок управления с
земли
11. Поворотная часть
12. Управляемые колеса
13. Рама
14. Ведущие колеса
15. Подшипник
вращения
16. Подъемный цилиндр
17. Вспомогательный
выравнивающий
цилиндр
18. Шарнирно-
сочлененный гусек
стрелы Подъемный
цилиндр
19. Ножной
переключатель
