РАЗДЕЛ 3 - ТЕХОБСЛУЖИВАНИЕ - СТРЕЛОВЫЕ ПОДЪЕМНИКИ С ЭЛЕКТРОПРИВОДОМ
3122746
– Подъемник JLG –
3-5
хомута с каждой стороны), чтобы надлежащим
образом закрепить проводку в швеллере.
На этом этапе протяните провода всех четырех
cдвиговых балочных силоизмерительных
элементов через швеллеры к месту крепления
модуля СИН. Не допускайте, чтобы излишки
проводов свисали под платформой (они будут
свернуты рядом с модулем СИН).

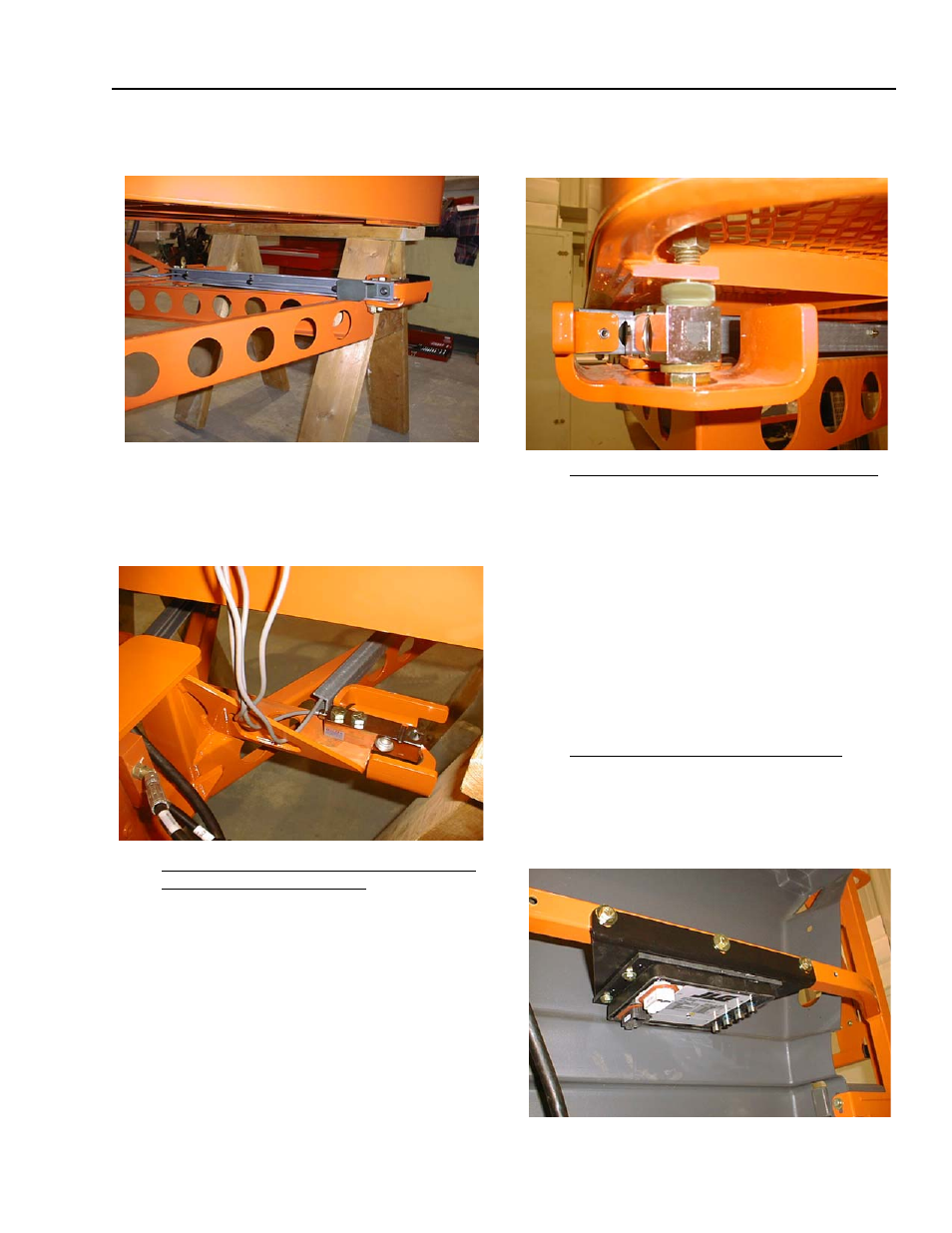

5. Установите платформу на cдвиговые балочные
силоизмерительные элементы. Аккуратно
подведите опорную конструкцию платформы
к платформе (используя пульт управления с
земли). Выполните окончательную регулировку,
перемещая платформу на пильных козлах или
бочках. На этом этапе важно не повредить
проводку датчиков. Изучите установочный чертеж
в отношении размещения компонентов. Вставьте
снизу болты с шестигранной головкой
3/4 дюйма и телом 1/2 дюйма с шайбами, которые
крепят платформу к cдвиговым балочным
силоизмерительным элементам. Установите
распорные втулки поверх силоизмерительных
элементов (между платформой и датчиком)
конической стороной к датчику. Установите
шестигранную стопорную гайку наверху
платформы, но не затягивайте ее полностью.
6. Затяните весь крепеж согласно спецификации.
Сначала убедитесь, что платформа полностью
покоится на опорной конструкции (отрегулируйте
с пульта управления с земли). Затяните два болта
с шестигранной головкой 3/4 дюйма и телом 1/2
дюйма между опорной конструкцией платформы
и силоизмерительными элементами балочного
типа до 105 Нм (75 фунтофутов) (на всех четырех
датчиках) так, чтобы отверстия для доступа в
кронштейнах ограждения cдвиговых балочных
силоизмерительных элементов для болтов с
телом 5/8 дюйма были совмещены. После этого
затяните болты с телом 5/8 дюйма и головкой 15/
16 дюйма между платформой и
силоизмерительными элементами до 68 Нм
(50 фунтофутов) (на всех четырех датчиках).
7. Смонтируйте модуль СИН на платформе.
Закрепите модуль СИН на кронштейне с
помощью крепежа, указанного на чертеже
установки. После этого установите этот
узел на среднем поручне платформы (при
необходимости просверлите отверстие в среднем
поручне).
