РАЗДЕЛ 2 - ТЕХОБСЛУЖИВАНИЕ - СТРЕЛОВЫЕ ПОДЪЕМНИКИ С ПРИВОДОМ ОТ ДВИГАТЕЛЯ
3122746
– Подъемник JLG –
2-3

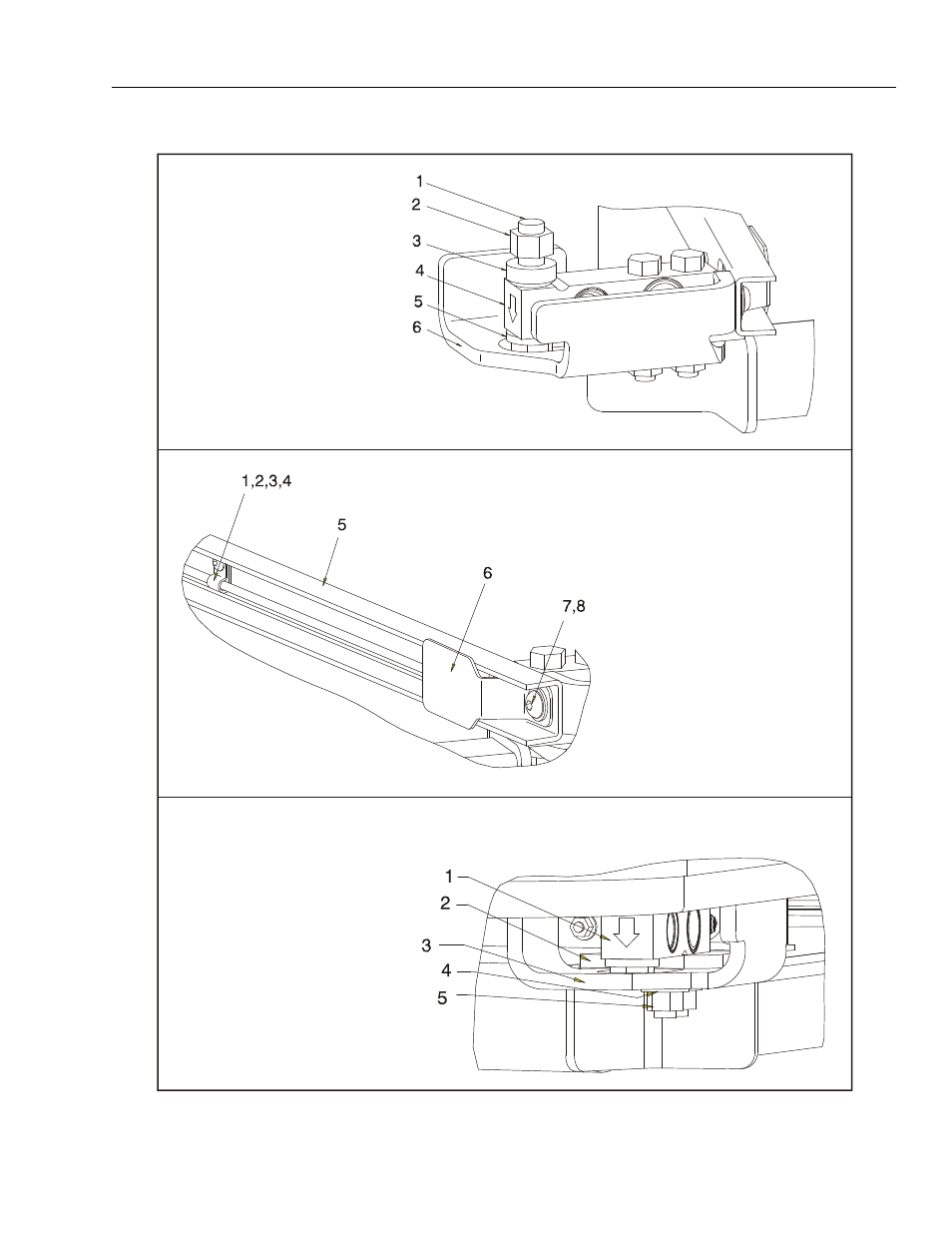

Рисунок 2-2. Установка системы измерения нагрузки (лист 2 из 2)
1. Винт
2. Гайка
3. Распорная втулка
4. Силоизмерительный элемент
5. Шайба
2. Ограждение
силоизмерительного элемента
ДЕТАЛЬ A
1. Кабельный хомут
2. Винт с круглой головкой
3. Гайка
4. Шайба
5. Швеллер провода
силоизмерительного
элемента
6. Щиток силоизмерительного
элемента
7. Винт с круглой головкой
8. Шайба
ДЕТАЛЬ В
1. Силоизмерительный элемент
2. Передняя монтажная пластина
на опоре платформы
3. Ограждающий кронштейн
силоизмерительного элемента
4. Шайба
5. Гайка
СОБЕРИТЕ СИЛОИЗМЕРИТЕЛЬНЫЕ ЭЛЕМЕНТЫ
И КРОНШТЕЙНЫ, КАК ПОКАЗАНО НИЖЕ
