РАЗДЕЛ 3 - ТЕХОБСЛУЖИВАНИЕ - СТРЕЛОВЫЕ ПОДЪЕМНИКИ С ЭЛЕКТРОПРИВОДОМ
3-4
– Подъемник JLG –
3122746

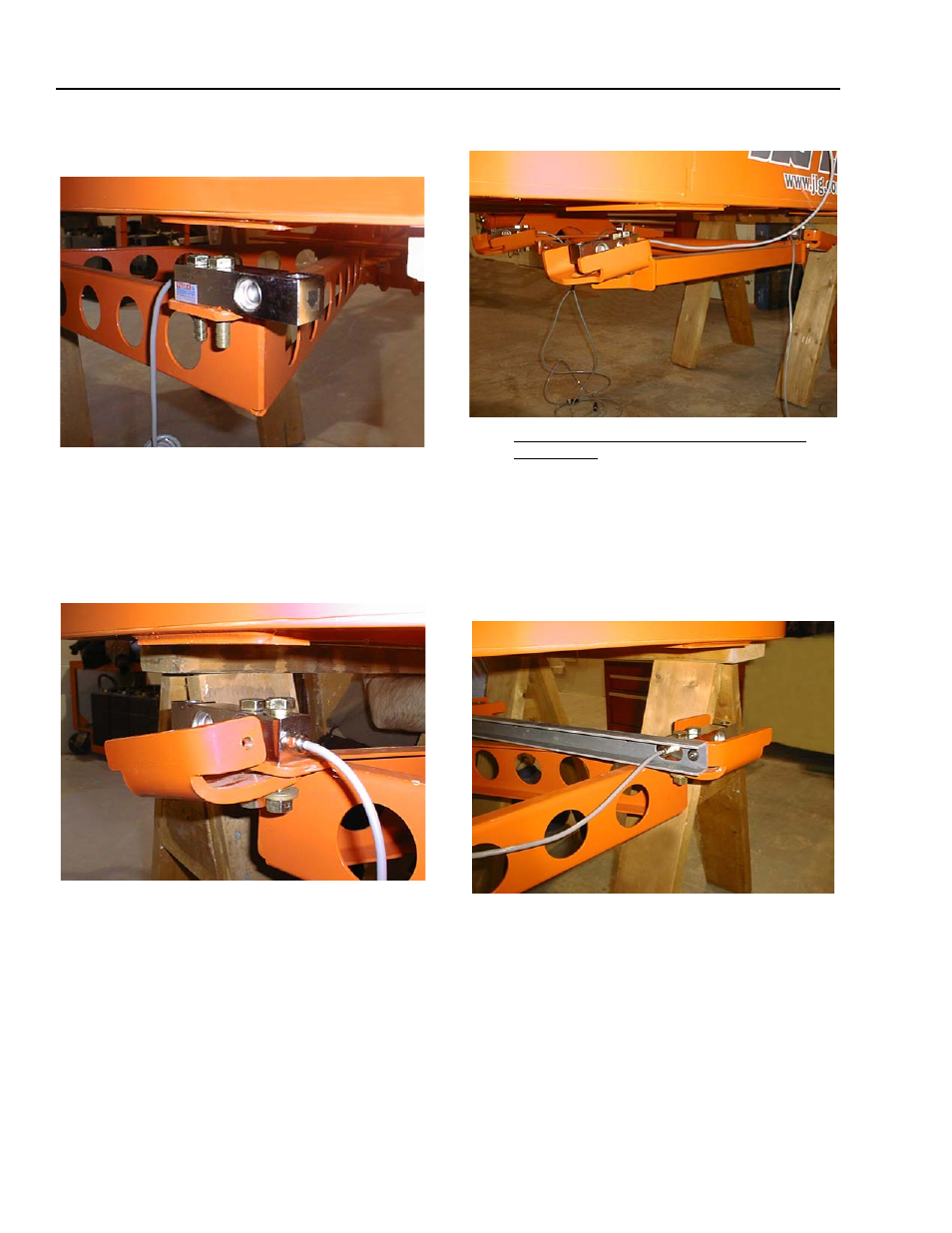

Вставьте сверху два болта с шестигранной
головкой 3/4 дюйма и телом 1/2 дюйма.
Установите ограждающий кронштейн
силоизмерительного элемента (2 слева и
2 справа) и шайбы под опорной конструкцией
и закрепите их шестигранными стопорными
гайками, но не затягивайте их полностью (весь
крепеж будет затянут в следующем шаге после
центровки, чтобы уменьшить механические
напряжения датчиков, вызванные несоосностью).
Установите три остальных cдвиговых балочных
силоизмерительных элемента аналогичным
образом. Пометьте разъемы каждого датчика,
чтобы избежать путаницы в следующем шаге
(передний левый, передний правый, задний
левый, задний правый).
4. Установите швеллеры проводов на опорной
конструкции. Швеллеры крепятся к ограждающим
кронштейнам силоизмерительных элементов и
защищают проводку под платформой. Закрепите
швеллеры, как показано на Ðèñ. 3-1. , Установка
системы измерения нагрузки (лист 1 из 2) и Ðèñ.
3-2. , Установка системы измерения нагрузки
(лист 2 из 2) . Большое отверстие обращено
к задней части платформы; через него будут
выходить кабели датчиков. Открытая часть
швеллера обращена внутрь (от датчика).
Проложите проводку заднего датчика через
большое отверстие в швеллере. Для двух задних
cдвиговых балочных силоизмерительных
элементов предусмотрен дополнительный щиток
(защищающий зону выхода кабеля). Закрепите
кабельные хомуты в швеллере (3 небольших
