РАЗДЕЛ 3 - ТЕХОБСЛУЖИВАНИЕ - СТРЕЛОВЫЕ ПОДЪЕМНИКИ С ЭЛЕКТРОПРИВОДОМ
3122746
– Подъемник JLG –
3-3

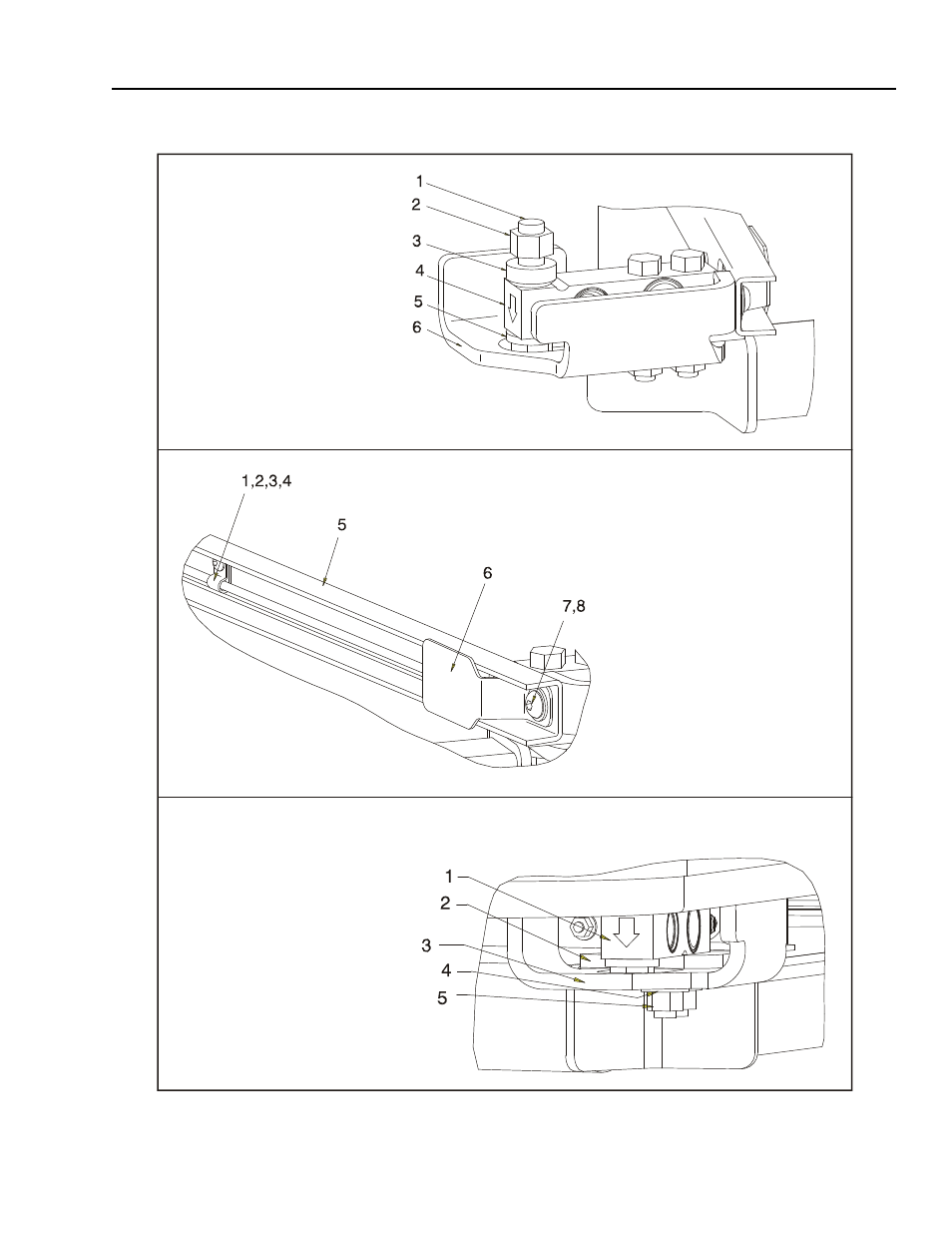

Рисунок 3-2. Установка системы измерения нагрузки (лист 2 из 2)
1 Винт
2 Гайка
3 Распорная втулка
4 Силоизмерительный элемент
5 Шайба
6 Ограждение
силоизмерительного элемента
ДЕТАЛЬ A
1 Кабельный хомут
2 Винт с круглой головкой
3 Гайка
4.Шайба
5 Швеллер провода
силоизмерительного элемента
6 Щиток силоизмерительного
элемента
7 Винт с круглой головкой
8.Шайба
ДЕТАЛЬ В
1 Силоизмерительный элемент
2 Передняя монтажная пластина
на опоре платформы
3 Ограждающий кронштейн
силоизмерительного элемента
4 Шайба
5 Гайка
СОБЕРИТЕ СИЛОИЗМЕРИТЕЛЬНЫЕ ЭЛЕМЕНТЫ
И КРОНШТЕЙНЫ, КАК ПОКАЗАНО НИЖЕ
