Подключение видео устройств
Подключение SCART
Вы можете просматривать воспроизводимые изображение и
звук, подключив это устройство при помощи кабеля SCART.
• Если Ваше видео устройство оборудовано разъемом
цифрового выхода, подключите также этот разъем, как
показано в разделе “Цифровое подключение” (см. стр. 11).
Использование этих разъемов обеспечивает более
высокое качество звука.
ПРЕДОСТЕРЕЖЕНИЕ:
Если Вы подключили звукоусиливающее устройство,
например, графический эквалайзер, между источником
сигнала и этим ресивером, звук, выводимый этим
ресивером, может быть искажен.
Не подключайте ресивер к телевизору через
видеомагнитофон, а также к телевизору со
встроенным видеомагнитофоном: в этом случае
изображение может искажаться.
Отключите все устройства перед началом
подключений.
• На иллюстрациях в этом руководстве показаны
наиболее типичные разъемы входа/выхода. Так как
названия разъемов в различных устройствах могут
различаться, тщательно ознакомьтесь с инструкциями,
полученными с подключаемыми устройствами.
ПРИМЕЧАНИЕ
Если Ваш телевизор оборудован несколькими разъемами
SCART, ознакомьтесь с руководством для телевизора для
получения информации о типах видео сигналов,
подаваемых на различные разъемы, затем подключите
кабель SCART к соответствующему разъему.

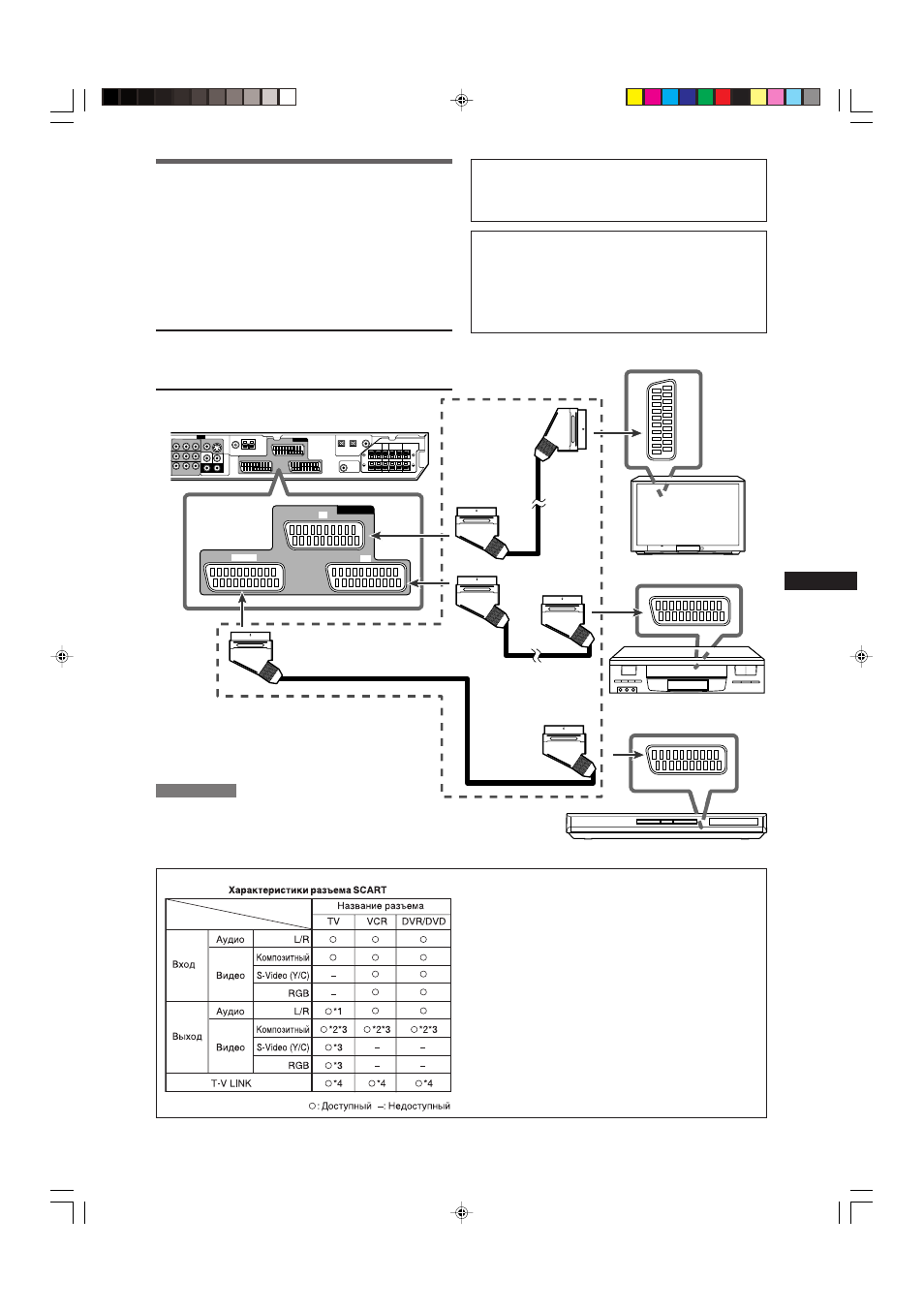

VCR
TV
DVR/DVD
AV IN/OUT
Кабель SCART
(в комплекте: 1 кабель)
Телевизор
Видеомагнитофон
Проигрыватель или записывающее устройство DVD
*1 Только в режиме прямого вывода на телевизор
(см. стр. 14).
*2 Сигнал, поступающий на разъем SCART, не может
выводиться через этот же разъем SCART.
*3 Видео формат выходящих видео сигналов основан на
формате входящих видео сигналов. Например, если
на это устройство поступают сигналы S-Video, то это
устройство не может выводить никаких сигналов,
кроме S-Video.
Для получения информации о настройке входящих/
выходящих видео сигналов ознакомьтесь с
инструкциями для используемых видео устройств.
*4 Сигналы функции T-V LINK всегда проходят через
ресивер.
