3

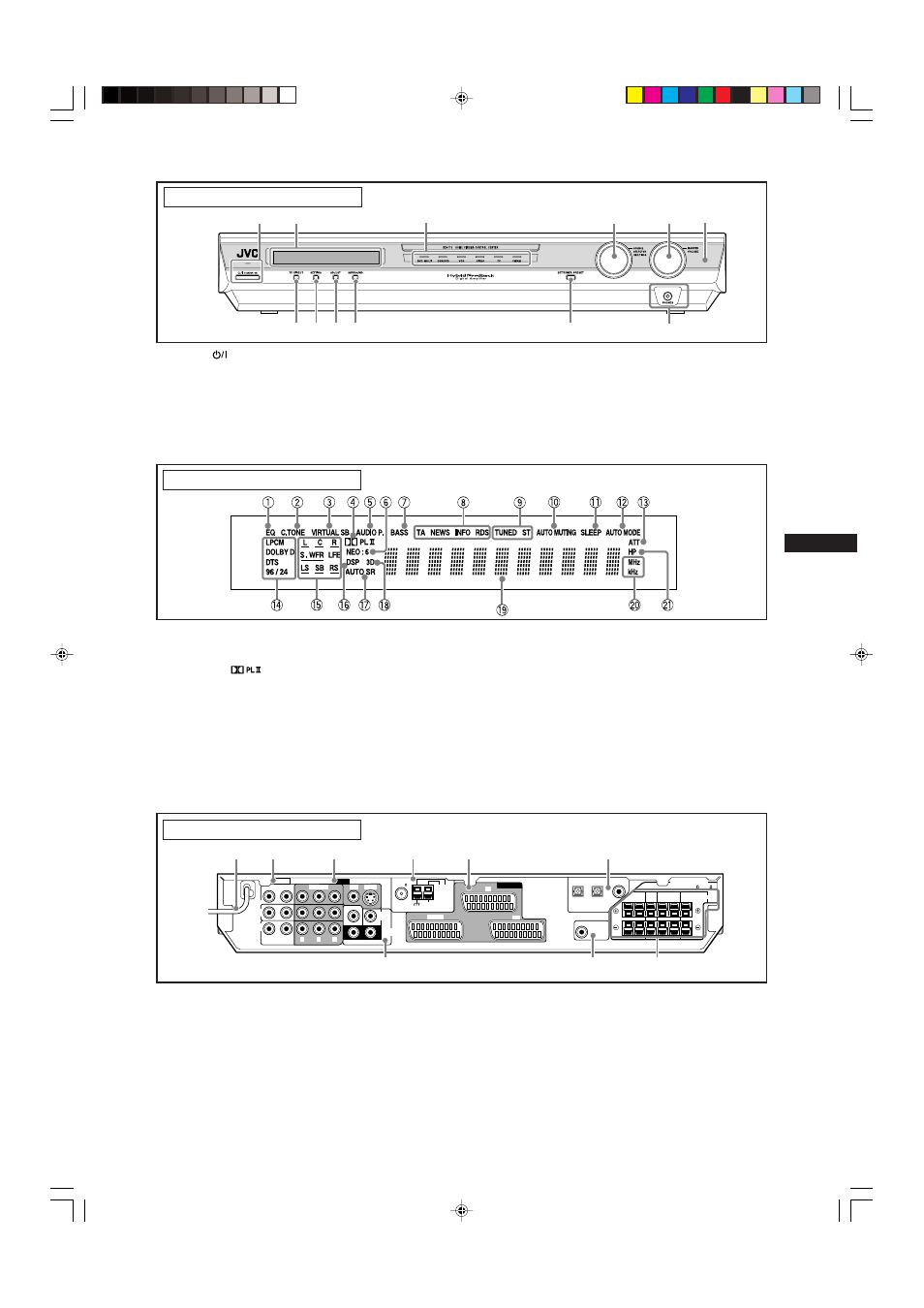

Передняя панель
1
Кнопка
STANDBY/ON и индикатор режима
ожидания (12, 14)
2 Окно дисплея (см. ниже)
3 Индикаторы источника сигнала
DVD MULTI, DVR/DVD, VCR, VIDEO, TV, FM/AM
4 • SOURCE SELECTOR (12)
• MULTI JOG (18, 22, 26, 35)
5 Регулятор MASTER VOLUME (13)
6 Датчик дистанционного управления (4)
7 Кнопка TV/DIRECT (14)
8 Кнопка SETTING (18)
9 Кнопка ADJUST (22)
p Кнопка SURROUND (35)
q • Кнопка SET (18, 22)
• Кнопка TUNER PRESET (26)
w Гнездо PHONES (13)
Окно дисплея
1 Индикатор EQ (24)
2 Индикатор C.TONE (23)
3 Индикатор VIRTUAL SB (34)
4 Индикатор
(31, 33)
5 Индикатор AUDIO P. (акустическая позиция) (14)
6 Индикатор NEO:6 (32)
7 Индикатор BASS (24)
8 Индикаторы управления RDS (27, 30)
TA, NEWS, INFO, RDS
9 Индикаторы управления тюнером (25)
TUNED, ST (стерео)
0 Индикатор AUTO MUTING (26)
- Индикатор SLEEP (15)
1 Кабель питания (11)
2 Гнезда AUDIO (8 – 10)
VIDEO IN, DVR/DVD IN, MONITOR OUT
3 Разъемы VIDEO (8 – 10)
• COMPONENT (Y, P
B
, P
R
):
VIDEO IN, DVR/DVD IN, MONITOR OUT
• VIDEO (композитное видео)
• S-VIDEO
4 Разъемы ANTENNA (5)
5 Разъемы AV IN/OUT (7)
TV, DVR/DVD, VCR
Задняя панель
Для получения более подробной информации обращайтесь на страницы, указанные в скобках.
= Индикатор AUTO MODE (21)
~ Индикатор ATT (аттенюатор) (24)
! Индикаторы формата цифрового сигнала (13, 31, 32)
LPCM (Линейный PCM), DOLBY D (Dolby Digital), DTS, 96/24
@ Индикаторы сигналов и динамиков (15)
# Индикатор DSP (32, 33)
$ Индикатор AUTO SR (пространственное звучание) (21)
% Индикатор 3D (32, 33)
^ Основной дисплей
& Индикаторы единиц измерения частоты
MHz (для станций FM), kHz (для станций АМ)
* Индикатор HP (наушники) (13, 32, 33)
6 Разъемы DIGITAL IN (11)
Коаксиальный: 1(DVR/DVD)
Оптический: 2(VIDEO), 3(TV)
7 Гнезда DVD MULTI IN (9)
CENTER, SUB-WOOFER, SURR-R, SURR-L
8 Гнездо SUBWOOFER OUT (6)
9 Разъемы SPEAKERS (6)
FRONT, CENTER, SURROUND, SURROUND BACK
Идентификация деталей
4
5
6
q
w
7 8 9 p
3
2
1
VCR
TV
SUBWOOFER
OUT
3(TV)
2(VIDEO)
1(DVR/DVD)
DIGITAL IN
CENTER
SURROUND
SURROUND
BACK
SPEAKERS
LEFT
RIGHT
LEFT
RIGHT
FRONT
CAUTION: SPEAKER
IMPEDANCE 6 ~ 16
DVR/DVD
ANTENNA
Y
AUDIO
P
B
P
R
VIDEO
S-VIDEO
SUB-
WOOFER
DVR/DVD
IN
MONITOR
OUT
RIGHT
LEFT
SURR-L
SURR-R
AV IN/OUT
CENTER
VIDEO IN
DVD
MULTI IN
COAXIAL
AM LOOP
FM 75
AM EXT
VIDEO
COMPONENT
1
5
6
8
7
9
3
4
2
