10
Первые шаги
AUDIO
VIDEO
S-VIDEO
SUB-
DVR/DVD
IN
CENTER
VIDEO
IN
VIDEO
COMPONENT
З
О
Е

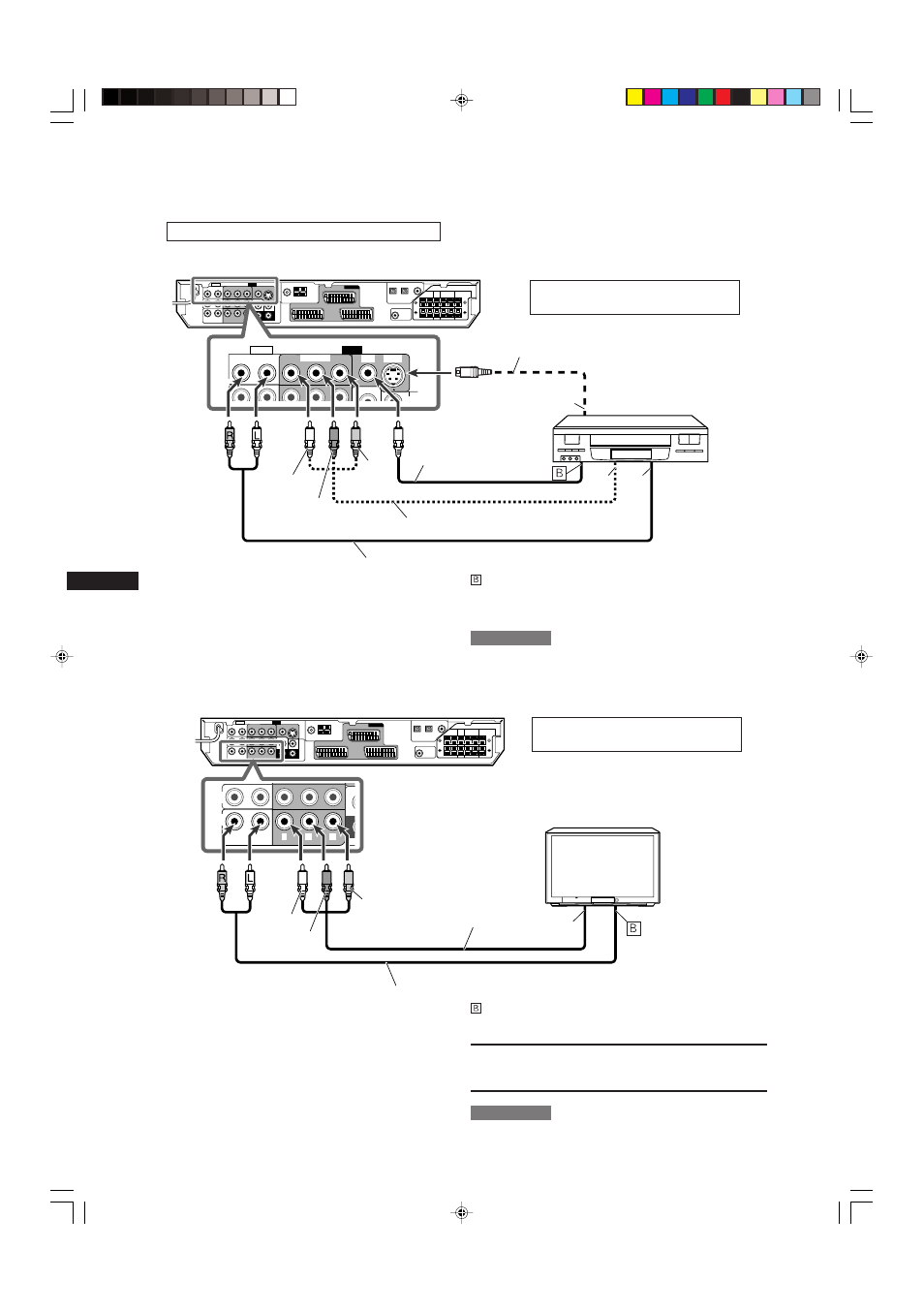

7 Подключение другого видео устройства к гнездам VIDEO IN
Если Ваше видео устройство оборудовано гнездом S-Video (разделение Y/C) и/или компонентными видео разъемами (Y, P
B
, P
R
),
подключите его при помощи кабеля S-Video (не входит в комплект) и/или компонентного видео кабеля (не входит в комплект).
Качество изображения, достигаемое при использовании гнезд (в порядке убывания):
Компонентное видео > S-Video > Композитное видео
Для просмотра изображения, поступающего через эти гнезда, выберите “VIDEO” в качестве источника сигнала (см. стр. 12).
ПРИМЕЧАНИЕ
Правильно подключите разъемы Y, P
B
и P
R
.
Отключите все устройства перед
началом подключений.
Кабель S-Video (не входит в комплект)
Красный
Белый
Зеленый
Синий
Крас-
ный
Желтый
Композитный видео
кабель (не входит в
комплект)
Компонентный видео кабель
(не входит в комплект)
Стереофонический аудио
кабель (не входит в комплект)
Å К выходу S-Video
К композитному видео выходу
Ç К компонентному видео выходу
Î К левому/правому каналам аудио выхода
Видеомагнитофон или
другое устройство
7 Подключение телевизора к гнездам MONITOR OUT
Отключите все устройства перед
началом подключений.
Y
P
B
P
R
DVR/DVD
IN
MONITOR
OUT
RIGHT
LEFT
Å
ВАЖНАЯ ИНФОРМАЦИЯ
Аудио сигналы выходят через гнезда AUDIO MONITOR OUT
(RIGHT/LEFT) ТОЛЬКО когда используется Режима прямого
вывода на телевизор (см. стр. 14).
ПРИМЕЧАНИЕ
Правильно подключите разъемы Y, P
B
и P
R
.
Красный
Белый
Зеленый
Синий
Красный
Компонентный
видео кабель (не
входит в комплект)
Стереофонический аудио кабель
(не входит в комплект)
Å К компонентному видео входу
К левому/правому каналам аудио входа
Телевизор
