6
Первые шаги

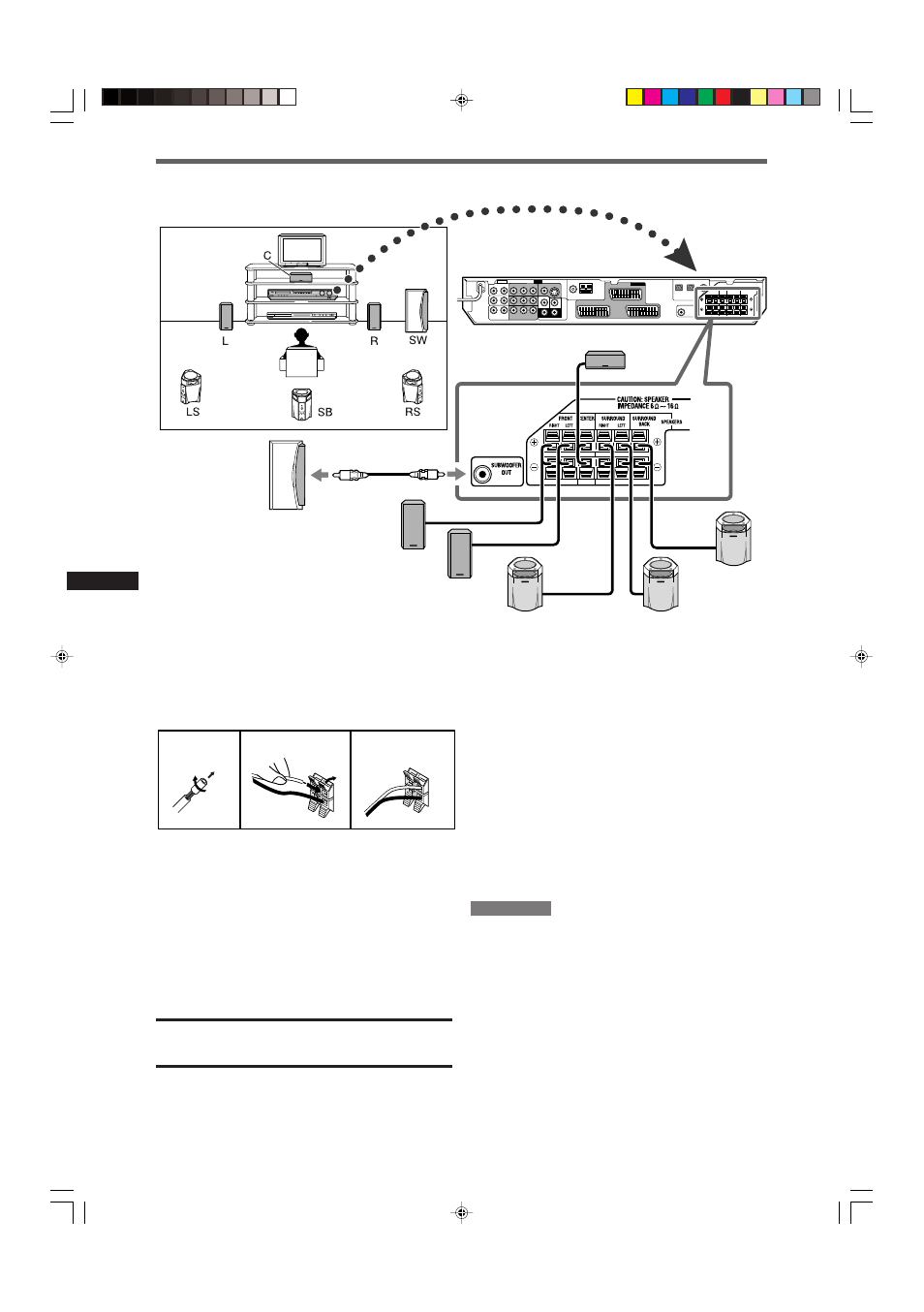

Подключение динамиков
Схема размещения динамиков
Активный
сабвуфер (SW)
Правый фронтальный
динамик (R)
Левый фронтальный
динамик (L)
Центральный динамик (С)
Правый
пространственный
динамик (RS) Левый
пространственный
динамик (LS)
Тыловой прос-
транственный
динамик (SB)
Подключение динамиков
Отключите все устройства перед началом подключений.
1 2
1 2 3
1
Удалите изоляцию с концов каждого
провода динамика.
2
Нажимая на фиксатор разъема динамика
(
1) вставьте кабель динамика (2) в
разъем.
• Для каждого динамика подключите разъемы (+) и (–) на
задней панели к разъемам, помеченным (+) и (–) на
динамиках.
3 Отпустите фиксатор разъема.
ПРЕДОСТЕРЕЖЕНИЯ:
• Используйте динамики , на разъемах которых есть
пометка SPEAKER IMPENDANCE (6 Ω – 16 Ω).
• Не подключайте к разъему более одного динамика.
Подключение активного сабвуфера
Подключив сабвуфер, Вы можете усилить воспроизведение
низкочастотного звука или воспроизводить исходный сигнал
LFE при прослушивании цифровых материалов.
Подключите активный сабвуфер к гнезду
SUBWOOFER OUT на задней панели при помощи
кабеля с контактными штекерами RCA (не входят
в комплект).
• Ознакомьтесь также с инструкциями для Вашего сабвуфера.
После подключения динамиков и/или сабвуфера настройте
должным образом информацию об установленных
динамиках. Для получения более подробной информации
см. стр. 16 – 19.
ПРИМЕЧАНИЕ
Так как у низкочастотного звука направленность
отсутствует, Вы можете поместить сабвуфер куда угодно.
Как правило, сабвуфер устанавливают перед слушателем.
