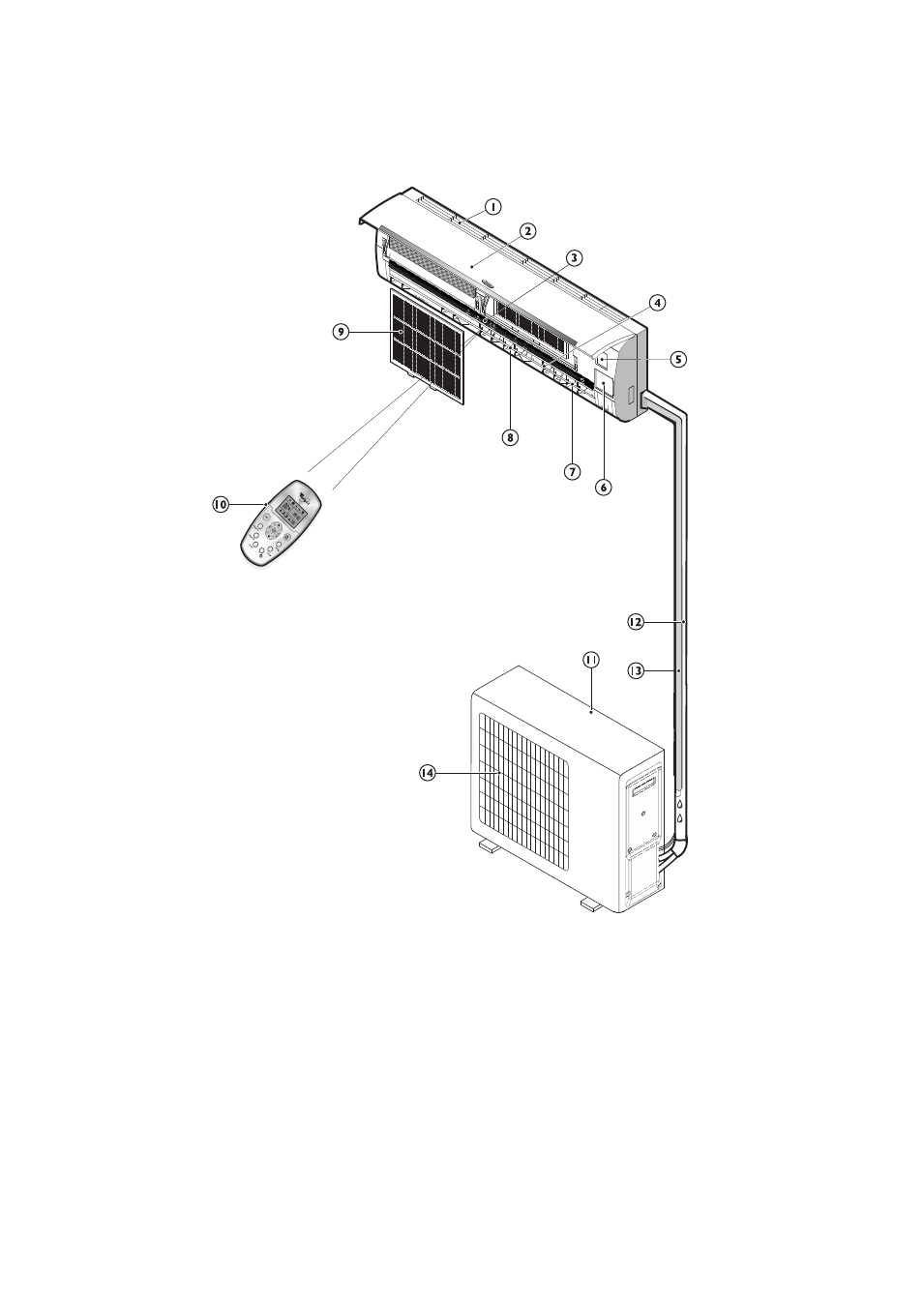

OПИСАНИЕ ПРИБОРА

Внутренний блок
1.
Отверстие для впуска воздуха
2. Передняя панель
3. Панель дисплея
4. Отверстие для выпуска воздуха
5. Электрическая коробка
6. Кнопка возврата в исходное положение

индикатора фильтра

7. Жалюзи вертикальной регулировки
8. Жалюзи горизонтальной регулировки
9. Воздушный фильтр
10. Пульт ДУ

Наружный блок
11.
Отверстие для впуска воздуха
12. Трубопроводы и соединительный

кабель питания

13. Дренажная трубка

Примечание: Стекание конденсата
происходит во время работы в режиме
охлаждения (COOLING) или осушения
(DRY).

14. Выпуск воздуха

Изображения в инструкции пользователя основаны на внешнем виде стандартных
моделей, форма и дизайн могут варьироваться в зависимости от модели.
