128

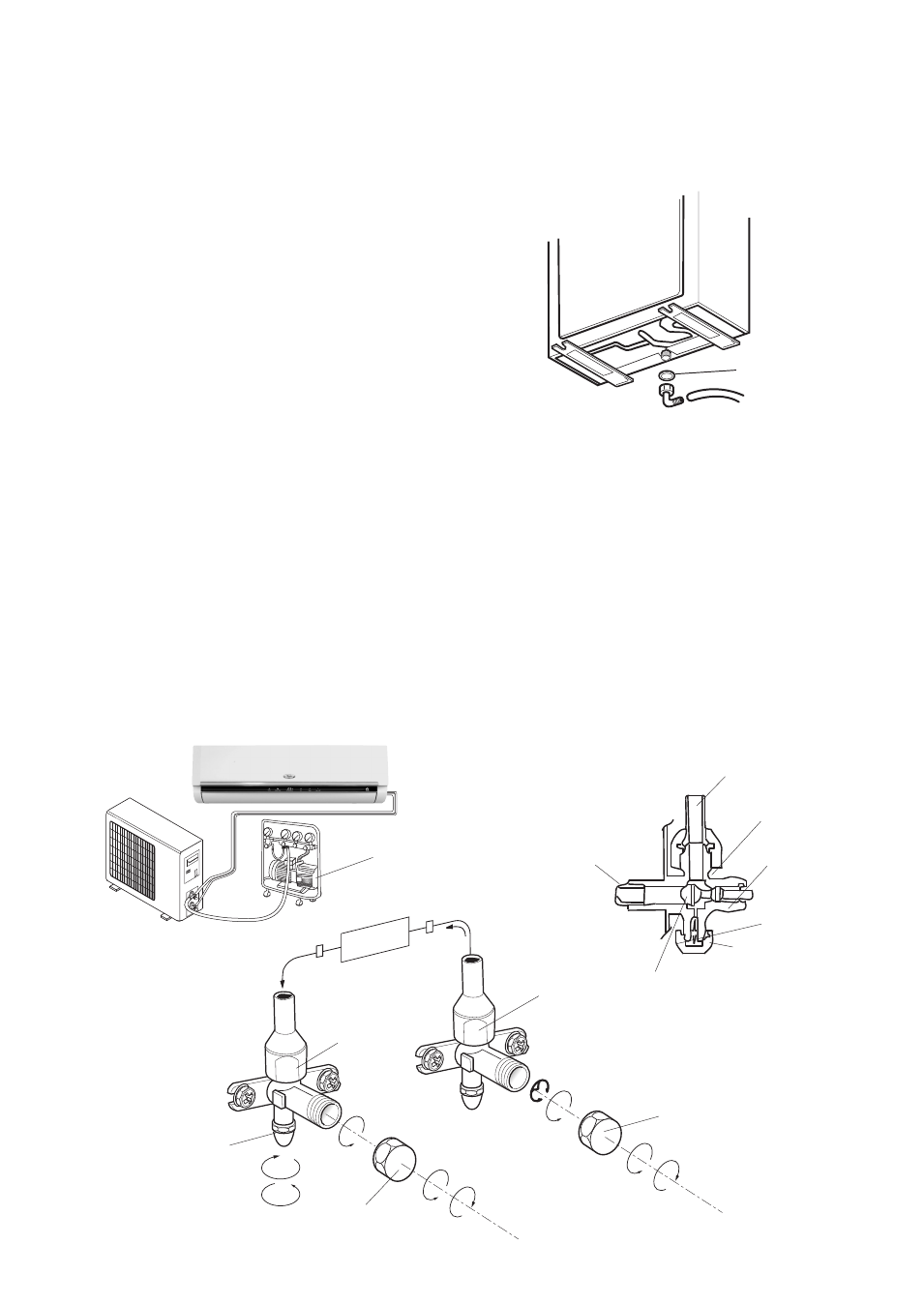

1. Установка сливного канала и дренажной

трубки (только для модели, работающей в
режиме теплового насоса)
Когда наружный блок работает в режиме
обогрева, происходит стекание конденсата из
блока. Чтобы не причинить неудобств
соседям, а также избежать загрязнения
окружающей среды, следует установить
сливной канал и дренажный шланг для
отвода конденсата. Установите сливной
канал и резиновую шайбу на монтажной
панели наружного блока, затем подсоедините
дренажный трубопровод к сливному каналу,
как это показано на рисунке справа.

2. Установка и крепление наружного блока

Прочно закрепите блок болтами и гайками на
плоском прочном основании. При установке на стене или крыше убедитесь, что основание
прочно закреплено и не будет колебаться из-за вибраций или сильного ветра.

3. Подсоединение трубопровода наружного блока

• Снимите колпачки с 2-ходового и 3-ходового вентилей.
• Подсоедините трубы к 2-ходовому и 3-ходовому вентилям, учитывая требуемый
крутящий момент.

4. Подсоединение кабеля для наружного блока (смотрите предыдущую страницу)

Схема соединений
Удостоверьтесь, что цвета проводов наружного блока и номера клемм соответствуют
таковым на внутреннем блоке.
Примечание: После выполнения соединения кабель оттаивания должен быть тщательно
обернут лентой, и соединитель должен быть помещен внутри блока.

МОНТАЖ НАРУЖНОГО БЛОКА

Шайба

Сливное отверстие

Дренажная трубка
(поставляется
пользователем)

Вакуумный насос

Внутренний блок

Направление потока
хладагента

3-ходовой
вентиль

Служебный
порт

(2) Повернуть
(8) Затянуть

(7) Повернуть до
полного открытия
вентиля

ValКолпачок
вентиляve cap

(1) Повернуть

(8) Затянуть

2-ходовой
вентиль

(6) Открыть на 1/4 оборота

(7) Повернуть до полного открытия вентиля

(1) Повернуть

Колпачок вентиля

(8) Затянуть

Подсоединить к
внутреннему блоку

Схема 3-ходового
вентиля

Открытое
положение

Шток

Подсоединить к
наружному блоку

Сердечник
вентиля

Игла

Колпачок
служебного
порта
