ВНИМАНИЕ:

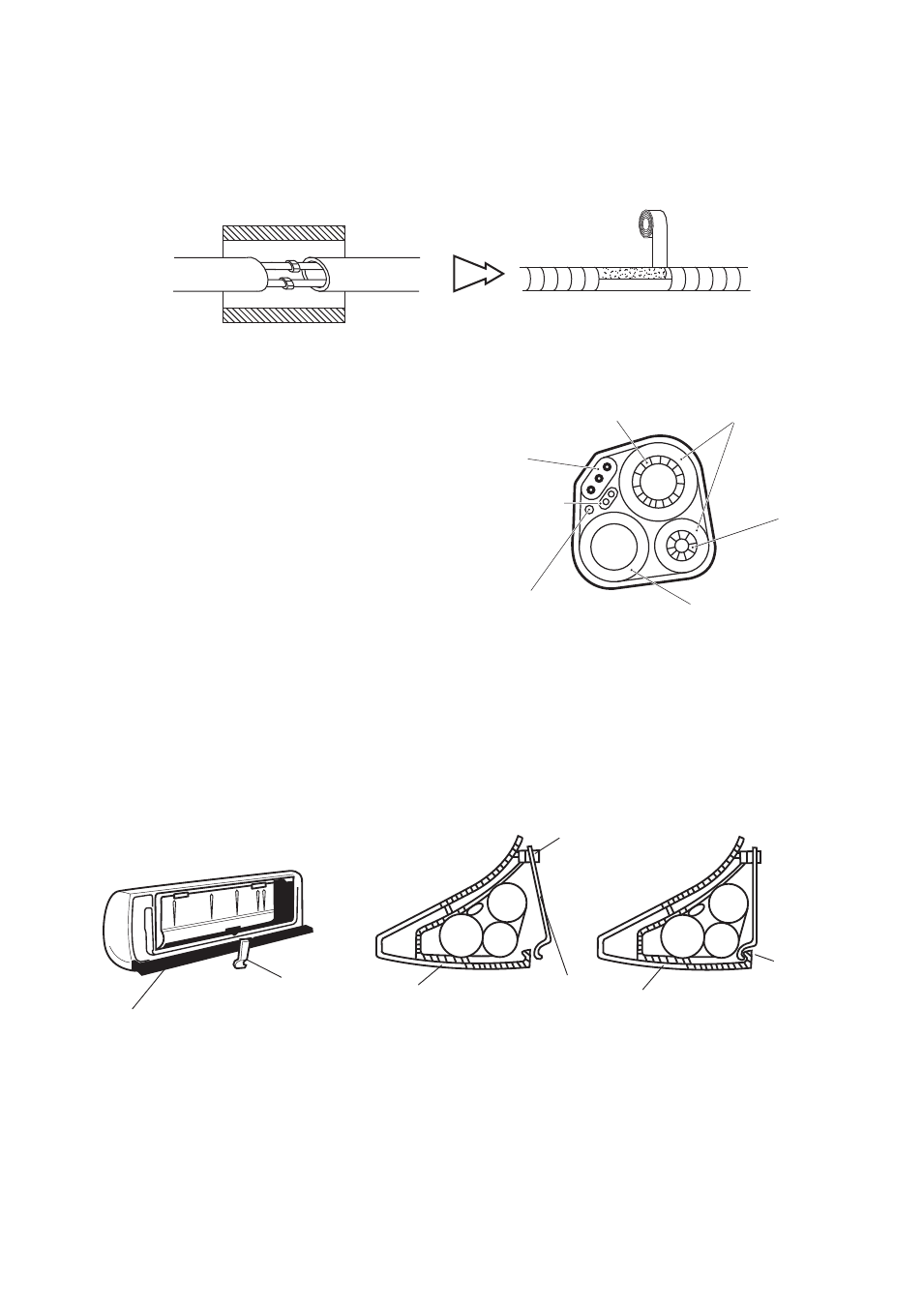

Термоизоляция трубных соединений
Оберните трубные соединения термоизоляционным материалом, а затем виниловой

лентой.
Термоизоляцияобернуто виниловой
лентой
a. Поместите дренажную трубку в трубу.
б. Изоляционный материал:

пенополиэтилен толщиной не менее 6
мм.

ПРИМЕЧАНИЕ: Дренажная трубка
должна быть предусмотрена
пользователем.
• Для облегчения стока дренажная

трубка должна быть направлена вниз.
Не перекручивайте дренажную трубку,
она должна свободно выходить наружу.
Не погружайте конец трубки в воду.
Если дренажная трубка была удлинена,
обязательно выполните термоизоляцию удлиненного участка при пропускании его
через внутренний блок.

• Если трубопроводы направлены вправо, то трубы, кабель питания и дренажная трубка

должны быть термоизолированы и закреплены на задней панели блока с помощью
соответствующего крепления.

A. Вставьте в щель крепление для труб.
Б. Зацепите крепление для труб за основание.

Термоизоляция

Термоизоляцияобернуто виниловой лентой

Широкая труба

Термоизоляцио
нная труба

Узкая труба

Кабель
питания 1
(только для
кондиционеро
в с тепловым
насосом)

Кабель
оттаивания
(только для
кондиционеров
с тепловым
насосом)

Дренажная трубка
(поставляется
пользователем)

Кабель питания

Основание

Крепление для труб

Основание

Крепление
для труб

Вставить
здесь

Основание

Зацепить
здесь

Широкая

труба

Дренаж

ная трубка

Узкая

труба

Широкая

труба

Дренаж

ная трубка

Узкая

труба
