МОНТАЖ ВНУТРЕННЕГО БЛОКА

1. Установка монтажной плиты
• Выберите положение для монтажной

плиты с учетом расположения
внутреннего блока и направления
прокладки трубопроводов.

• Обеспечьте горизонтальность монтажной

плиты с помощью горизонтальной
разметки или отвеса.

• Просверлите отверстия глубиной 32 мм

для установки пластины.

• Вставьте в отверстия пластмассовые

дюбели, затем закрепите плиту
самонарезающими винтами.

• Удостоверьтесь, что плита закреплена

должным образом. Затем просверлите
отверстие для трубопровода.

ПРИМЕЧАНИЕ: Форма монтажной плиты
может различаться, но метод монтажа
остается таким же.

2. Отверстие для трубопровода
• Выбирайте положение отверстия для

трубопровода с учетом расположения
монтажной плиты.

• Сделайте отверстие в стене. Отверстие

должно быть слегка наклонено вниз
наружу.

• Протяните рукав через отверстие в стене,

что позволит обеспечить чистоту при
работе прибора.

3. Монтаж трубопровода внутреннего блока
• Прокладка труб (жидкая и газовая линии) и электропроводки через отверстие в стене с

внутренней или внешней стороны должна выполняться после того, как завершены работы
по монтажу внутренних труб и электропроводки; после этого становится возможным
подсоединение к наружному блоку.

• Определите, нужно ли отпиливать пластиковую деталь в соответствии с направлением

хода трубы (см. рисунок ниже).

ПРИМЕЧАНИЕ:
При креплении трубы вдоль направлений 1, 2 или 4 отпилите соответствующую пластиковую
деталь от основания внутреннего блока.
• После выполнения соединения труб в соответствии с изложенными требованиями

установите дренажную трубку. Затем подсоедините кабели питания. После выполнения
соединения стяните вместе трубопровод, проводку и дренажную трубку, используя
термоизоляционные материалы.

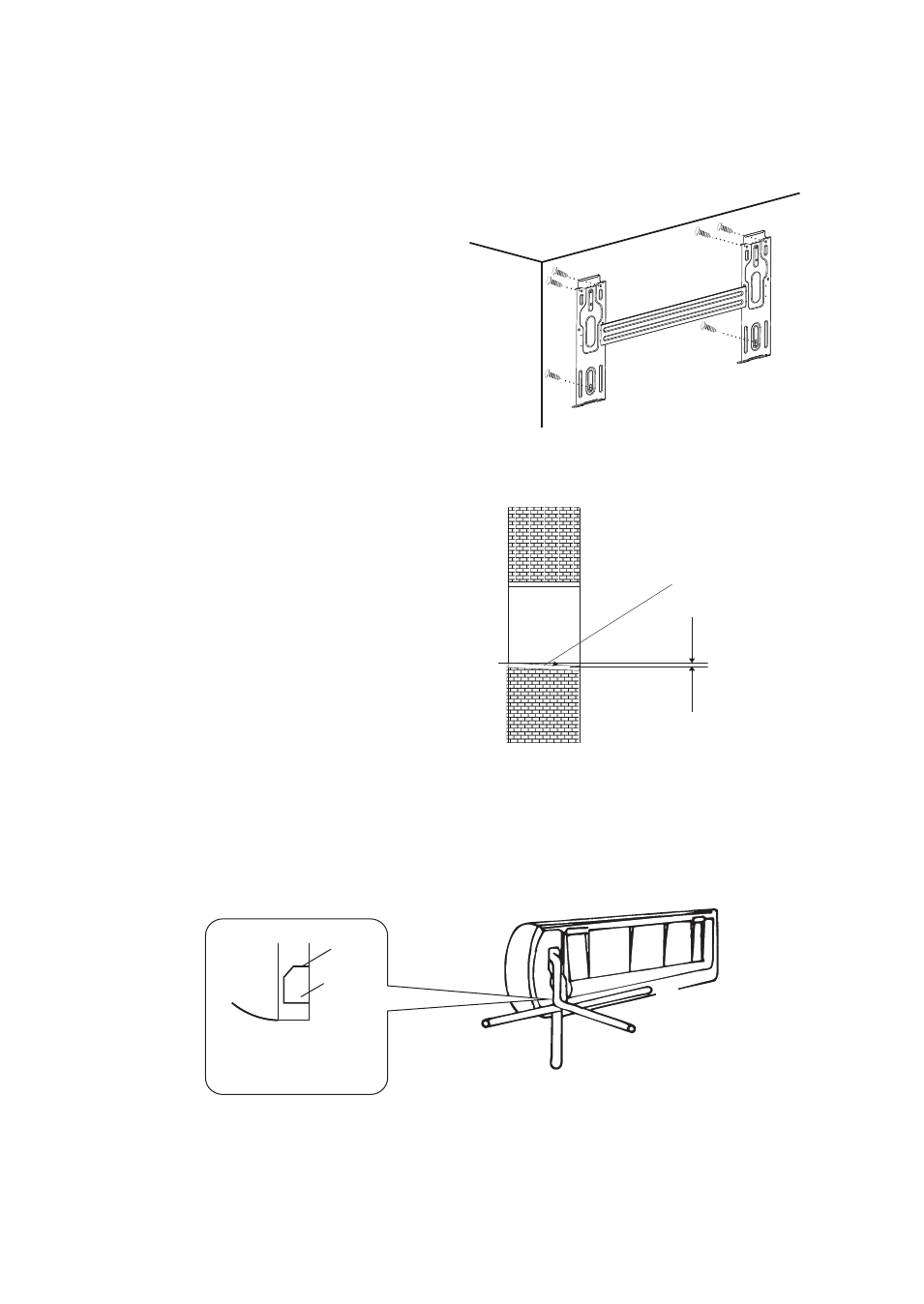

Рукав для прокладки
через отверстие в стене
(трубка из жесткого
полиэтилена
поставляется
пользователем)

Внутри

Снаружи

5mm
(наклонвниз)

1

2

3

4

канавка

(Направление хода трубопровода)

Пластиковая
деталь

Отпилить пластиковую
деталь вдоль канавки

Самонарезной винт

Монтажная плита
