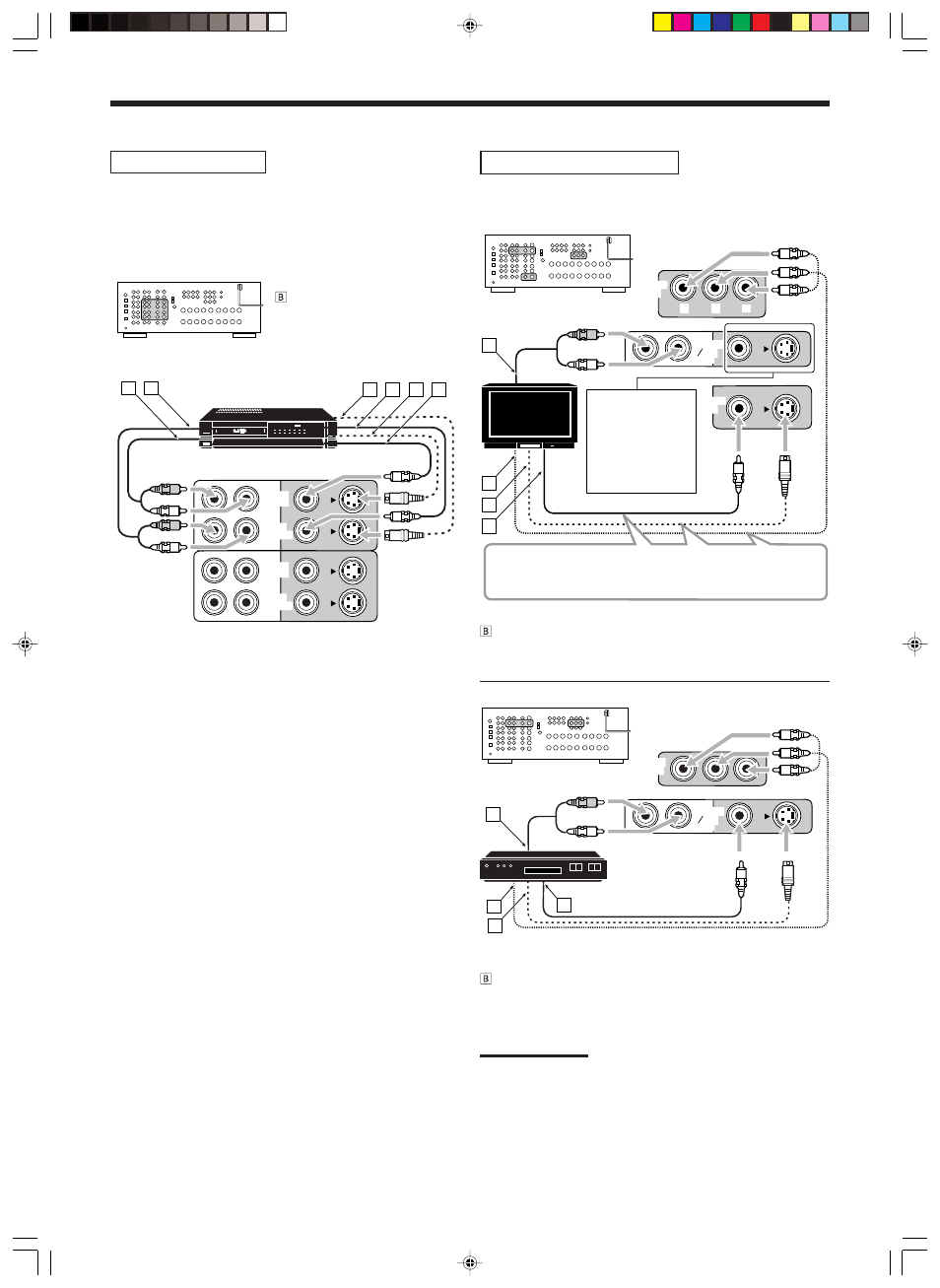

Телевизор и/или тюнер DBS
Для прослушивания звука после подсоединения нажмите TV
SOUND/DBS (или TV/DBS на пульте дистанционного
управления).
При подключении
телевизора к гнездам
AUDIO (TV SOUNDS/
DBS IN) не подсоеди-
няйте видео выходы
телевизора к этим
гнездам видео входа.
П
одсоедините телевизор к соответствующим гнездам
MONITOR OUT для просмотра воспроизводимого
изображения с любых других подсоединенных видео
компонентов.
Å К аудио выходу
К компонентному видеовходу
Ç К входу S-Video
Î К композитному видео входу
Тюнер DBS
Примечание:
При подсоединении тюнера DBS к гнездам TV SOUND/DBS IN
измените название источника на “DBS”, которое будет
отображаться на дисплее в качестве источника. Иначе Вы
не сможете просматривать изображения от тюнера DBS.
Для информации см. стр.19.
Å К аудио выходу
К компонентному видео входу
Ç К входу S-Video
Î К композитному видео выходу
ТВ
Видеомагнитофон
Для прослушивания звука после подсоединения нажмите VCR 1
или VCR 2.
Вы можете подсоединить 2 видеомагнитофона: один к
разъемам VCR 1, второй - к разъемам VCR 2.
Видеомагнитофон
Å
К аудио входу
К аудио выходу
Ç
К выходу S-Video
Î
К композитному видео выходу
‰
К входу S-Video
Ï
К композитному видео входу
