Подсоединение аудио/видео – Инструкция по эксплуатации JVC RX-8032VSL
Страница 13
10
CD
IN
R
L

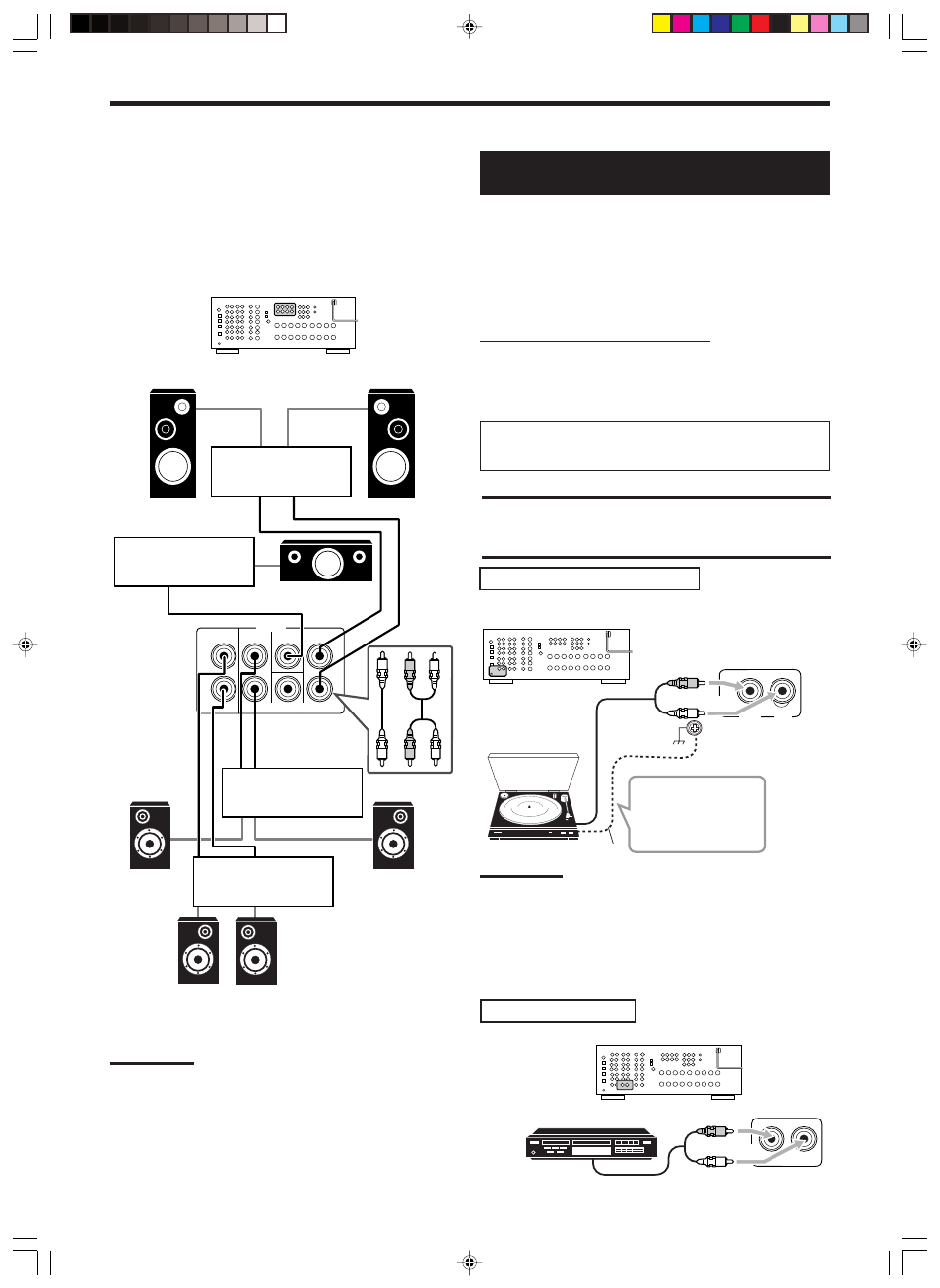

Подсоединение аудио/видео
Подсоединение аудио/видео
Подсоединение аудио/видео
Подсоединение аудио/видео
Подсоединение аудио/видео
компонентов
компонентов
компонентов
компонентов
компонентов
При подсоединении отдельных компонентов см. также
прилагаемые к ним инструкции.
7 Аналоговые подсоединения
Если Ваши аудио/видео компоненты имеют цифровой
входной аудиоразъем, то их подсоединение с использованием
цифровых шнуров, объясненное в разделе “Цифровые
подсоединения” (см. стр. 14), даст Вам лучшее качество звука.
Подсоединения аудио компонентов
Используйте кабели со штырьковыми вилками RCA (в
комплект поставки не входят).
• Подсоедините белую вилку к левому аудиогнезду, а красную
вилку - к правому аудиогнезду.
Если Ваши аудио-компоненты имеют гнездо COMPU LINK,
см. также подробную информацию о подсоединении и
системе дистанционного управления COMPU LINK на стр. 41.
Проигрыватель CD
Для прослушивания звука после подсоединения нажмите CD.
Проигрыватель CD
К аудиовыходу
Усиление Вашей аудиосистемы
Вы можете использовать данный ресивер как предусилитель
(управляющий усилитель), если Вы подключите усилители
мощности к разъемам PREOUT на задней панели, используя
кабели с контактными (штырьковыми) штекерами типа RCA
(в комплект поставки не входят).
• Подсоедините белый штекер к левому аудиогнезду, а
красный штекер - к правому аудиогнезду.
L
R
L
R
SURR BACK
SURR
CENTER
FRONT
SUBWOOFER
PREOUT
R
L
R
L
Левый фронтальный
динамик
Правый фронтальный
динамик
Усилитель
мощности
Усилитель
мощности
Центральный
динамик
Усилитель
мощности
Примечание:
Если Вы подсоединяете один тыловой пространственный
динамик, подсоедините его к левому тыловому простран-
ственному разъему PREOUT (SURR BACK L).
Левый
простран-
ственный
динамик
Усилитель
мощности
Правый
простран-
ственный
динамик
Тыловые пространственные динамики
Левый / Правый
Примечание:
Данное соединение предназначено для проигрывателя с
картриджем типа ММ (с движущимся магнитом).
Проигрыватели, включающие картридж с небольшим
выходом, такие, как картриджи типа МС (с движущимся
кольцом) должны подключаться к данному ресиверу
посредством промышленного усилителя магнитной головки
или повышающего трансформатора. Прямое подсоединение
может создать недостаточную громкость.
1-26.pmd
21.05.2003, 22:59
10
PHONO
IN
RIGHT
LEFT
R
L
Проигрыватель
для пластинок
К аудиовыходу
Ваш проигрыватель снабжен
кабелем заземления,
подсоедините этот кабель к
винту с пометкой (
H),
находящемуся на задней
панели.
Для прослушивания звука после подсоединения нажмите
PHONO.
Проигрыватель для пластинок
ПРЕДУПРЕЖДЕНИЕ:
Если Вы подсоединяете устройство для улучшения звука,
такое, как графический эквалайзер, между компонентами
источниками и ресивером, то звук, выводимый через ресивер,
может быть искажен.
