Инструкция по эксплуатации JVC RX-8032VSL
Страница 14
11
OUT
(REC)
TAPE
MD
IN
(PLAY)
R
L
R
L
OUT
(REC)
TAPE
MD
IN
(PLAY)
R
L
R
L

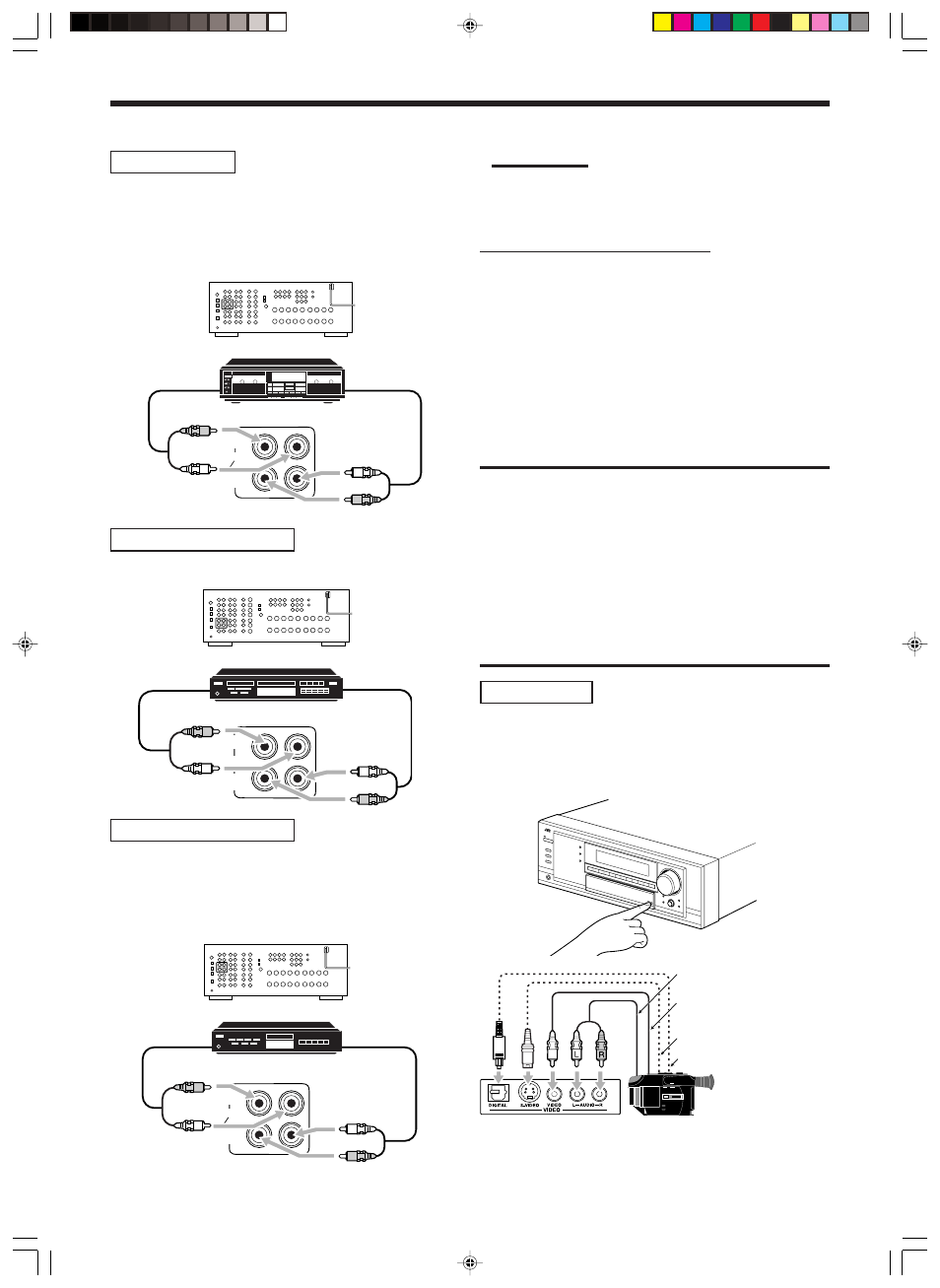

Подсоединение видео компонентов
Используйте кабели со штырьковыми вилками RCA (в
комплект поставки не входит).
Подсоедините белую вилку к левому аудиогнезду, красную
вилку- к правому аудиогнезду, а желтую вилку- к видеогнезду.
• Если Ваши видеокомпоненты имеют разъемы S-video
(разделение Y/C) и/или компонентные видеоразъемы (Y, P
B
,
P
R
), подсоедините их с использованием кабеля S-Video (в
комплект поставки не входит) и/или компонентного
видеокабеля (в комплект поставки не входит). Используя
данные разъемы, Вы можете добиться лучшего качества
изображения в следующей последовательности—
Компонентный разъем > разъем S-video > Композитный
видеоразъем.
ВАЖНО:
Данный ресивер оборудован следующими видеогнездами
композитным видеогнездом и гнездом S-video. Вы можете
использовать любое из двух гнезд для подсоединения видео
компонента.
Однако, видеосигналы от одного из этих входных гнезд
передаются только через выходные видеогнезда того
же типа.
Следовательно, если записывающий видеокомпонент и
видеомагнитофон, воспроизводящий видеокомпонент,
подсоединены к ресиверу посредством видеогнезд различного
типа, то Вы не сможете записать изображение. В дополнение
к этому, если телевизор и воспроизводящий видеокомпонент
подсоединены к ресиверу посредством видеогнезд различного
типа, то вы не сможете просмотреть воспроизводимую запись
на экране телевизора.
Кассетная дека
Для прослушивания звука после подсоединения нажмите
TAPE/MD.
К разъемам TAPE/MD можно подсоединить или кассетную
деку, или устройство записи на MD. Информацию по
подсоединению устройства записи на MD см. ниже.
Для прослушивания звука после подсоединения нажмите
TAPE/MD.
Вы можете подсоединить устройство записи на MD или
кассетную деку у гнездам TAPE/MD. При подсоединении
кассетной деки см. информацию выше.
Кассетная дека
К аудио входу
К аудио выходу
Устройство записи на MD
Устройство записи на MD
К аудио входу
К аудио выходу
Для прослушивания звука после подсоединения нажмите CDR.
Устройство записи на CD
OUT
(REC)
CDR
IN
(PLAY)
R
L
R
L
Устройство записи на CD
К аудио входу
К аудио выходу
Примечание:
При подсоединении устройства записи на MD к гнездам
TAPE/MD измените название источника на “MD”, которое
будет отображаться на дисплее, когда оно будет выбрано в
качестве источника. Для информации см. стр.19
.
Для прослушивания звука после подсоединения нажмите VIDEO.
Входные разъемы VIDEO на передней панели (за передней
дверцей) удобны для частого соединения и отсоединения
компонентов.
Видеокамера
При использовании цифрового входного разъема
Правильно выберите тип цифрового входа.
Для информации см. “Выбор типа аналогового или цифрового
входа” на стр. 17.
К аудиовыходу
К композитному
видеовыходу
К выходу S-Video
К оптическому
цифровому выходу
Видеокамера
