9
RIGHT
LEFT
+
–
SU
8
CAUTION : SPEAKER IMPEDANCE
SURROUND BACK SPEAKERS
SINGLE USE
See Instruction
Manual For
Connection
RIGHT
LEFT
+
–
+
–
CENTER
SPEAKER
SURROUNDSPEAKERS
8
16
CAUTION : SPEAKER IMPEDANCE
SURROUND BACK SPEAKERS
FRONT SPEAKERS
RIGHT
LEFT
RIGHT
LEFT
RIGHT
LEFT
CAUTION : SPEAKER IMPEDANCE
SINGLE USE
See Instruction
Manual For
Connection
1
OR
2 :
8
16
1
AND
2 :
16
32
1
2
Правый / Левый
Центральный
динамик
Фронтальные
динамики 1
Правый / Левый
Фронтальные
динамики 2
Правый / Левый
Пространственные
динамики
Правый / Левый
Тыловые
пространственные динамики
*
ВАЖНО:
После подсоединения динамиков правильно настройте
информацию об установке динамиков. Вы можете
использовать процедуру Quick Speaker Setup (быстрой
настройки динамиков) для более простой настройки
информации об установке динамиков (см. стр. 25).
• Для получения наилучшего возможного эффекта прост
ранственного звучания Surround/DSP см. раздел
“Настройка динамиков” на стр. 27.
* П
ри использовании
только одного тылового
пространственного
динамика подсоедините
шнур
ª к разъему RIGHT
ª, а шнур
·
к разъему
LEFT
·
.

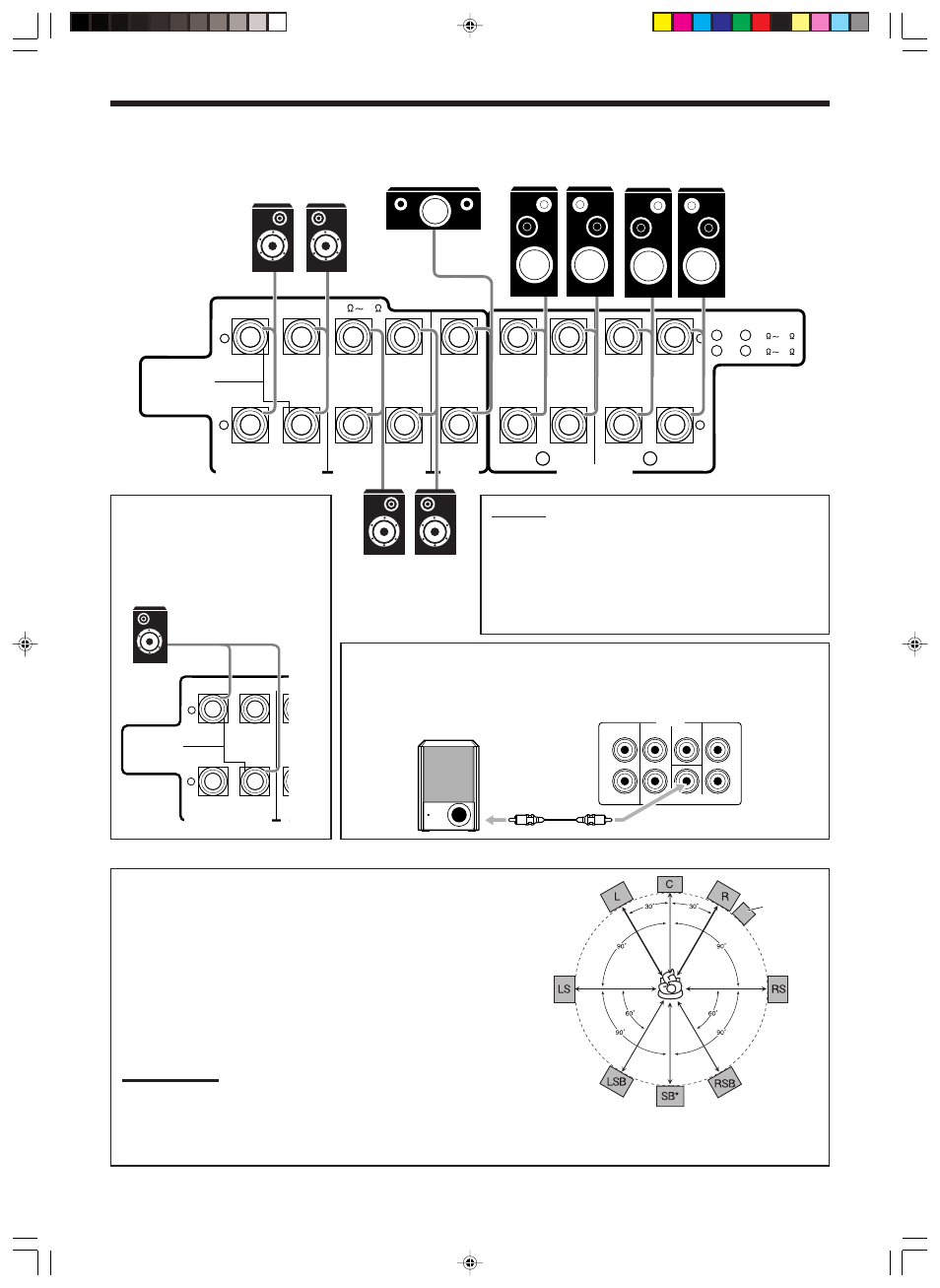

Подсоединение динамика сабвуфера
Вы можете улучшить низкие частоты путем подсоединения сабвуфера.
Подсоедините входное гнездо мощного сабвуфера к задней панели посредством
кабеля со штырьковыми вилками RCA (в комплект поставки не входит).
Размещение динамиков
Фронтальные динамики и центральный динамик
• Разместите эти динамики (положение блоков динамиков среднего
диапазона) на одинаковом расстоянии от пола.
• Динамики должны быть направлены на уши слушателей.
Пространственный динамик и тыловой пространственный динамик
• Поместите эти динамики в положение на 1 метр выше, чем уровень ушей
слушателя.
• Эти динамики должны быть направлены вниз, в сторону ушей слушателя.
Сабвуфер
• Вы можете поместить его в любое желаемое положение, так как низкочас
тотный звук не имеет направления. Обычное расположение – перед Вами.
Примечание:
Идеальное расположение динамиков требует, чтобы все динамики были
размещены на одинаковом расстоянии от слушателя. Однако, так как в
некоторых местах может быть сложно выполнить это требование, данное
устройство может отрегулировать время задержки, так что звуки через
все динамики достигают слушателя с одной и той же временной привязкой
(см. стр. 28).
* Если подсоединен один тыловой
пространственный динамик
Сабвуфер
L
R
L
R
SURR BACK
SURR
CENTER
FRONT
SUBWOOFER
PREOUT
