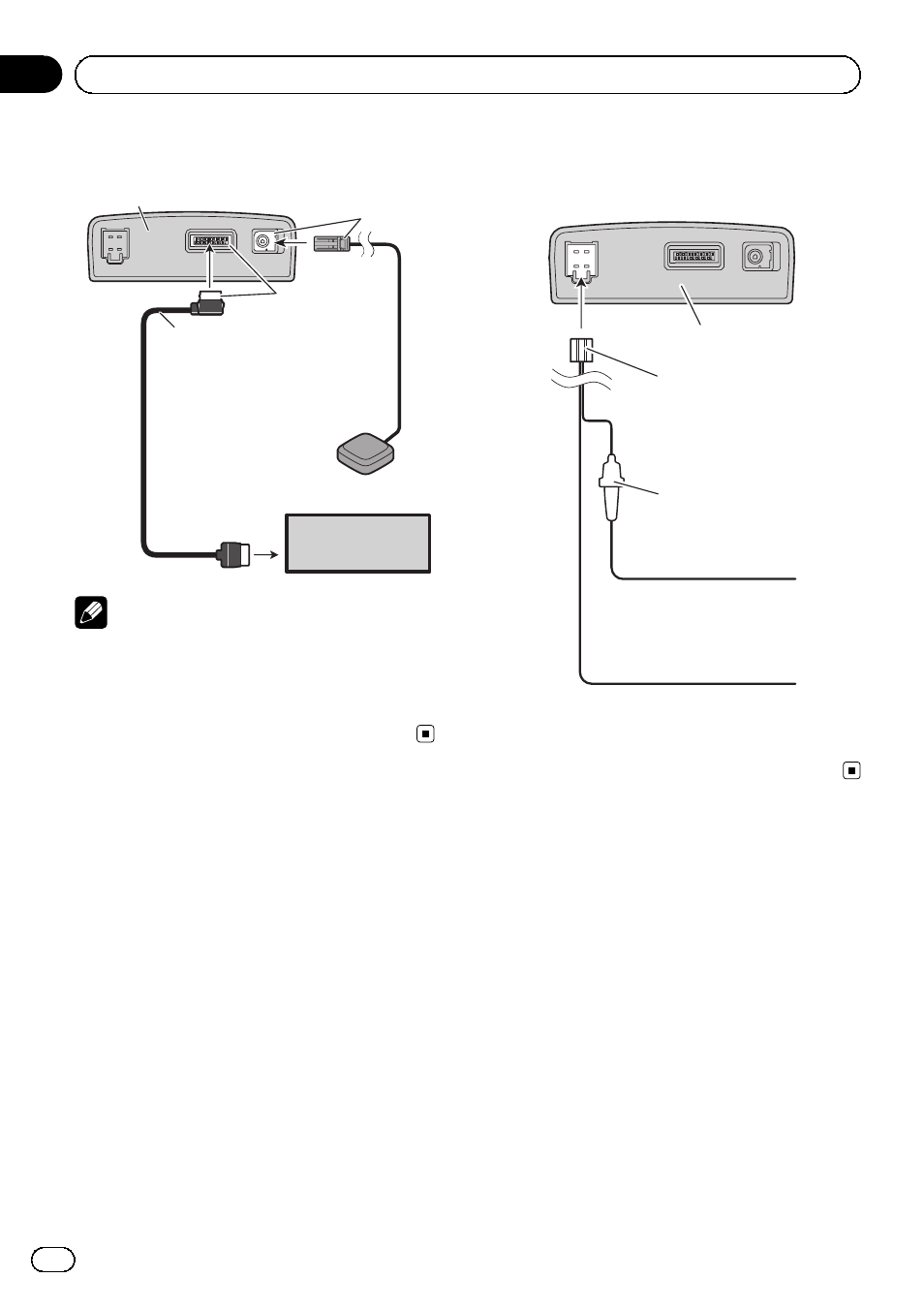

Подключение системы
26-штырьковый
кабель (прилагается) 3,55 м
2 м
GPS-антенна
Зеленый
Желтый
Основной блок
AV-ресивер
Примечание
Форма разъема 26-штырькового кабеля
может отличаться в зависимости от типа раз-
ъема AV-ресивера. Для получения подробной
информации о подключении см. руководство
по установке, прилагаемое к AV-ресиверу.
Подключение силового
шнура
Желтый
К клемме, всегда
находящейся под
напряжением, невзирая
на положение замка
зажигания.
Черный (земля)
К кузову (метал)
автомобиля.
Силовой шнур
Основной блок
Держатель
предохранителя
Ru
22
Раздел
03
Подключение системы
