3. Прикрепите декоративное кольцо.

Установите, используя

винтовые отверстия на

стороне устройства

1. Удалите боковые кронштейны.

2. Закрепление устройства с

фабричным радиомонтажным

кронштейном.

Установите устройство так, чтобы его

винтовые отверстия совпадали с винтовыми

отверстиями кронштейна, и затяните винты

в 3 или 4 местах на каждой стороне.

Примечание

В некоторых моделях транспортных средств может

произойти несоответствие между устройством

и приборной панелью. Если это произойдет,

используйте поставляемую рамку, чтобы заполнить

зазор.

Примечания

• Проверьте все соединения и системы перед

окончательной установкой.

• Не используйте неразрешенные части.

Использование неразрешенных частей может

стать причиной неисправной работы.

• Проконсультируйтесь с вашим дилером, если

установка требует просверливания отверстий

или других модификаций вашего транспортного

средства.

• Не устанавливайте устройство там, где:

оно может служить препятствием работы

транспортного средства.

оно может стать причиной повреждения

пассажира в результате внезапной остановки.

• Не устанавливайте экран там, где он может (i)

помешать водительскому обзору, (ii) ухудшать

работу какой-нибудь системы управления

транспортного средства или приспособления

безопасности, включая воздушные подушки,

кнопки огней безопасности или (iii) снижать

возможность водителя безопасно управлять

транспортным средством.

• Полупроводниковый лазер будет поврежден,

если он перегреется. Устанавливайте данное

устройство вдали от горячих мест, таких как рядом

с выпуском нагревателя.

• Оптимальное изображение не получается, когда

устройство установлено под углом меньше чем 30°.

Перед установкой данного

устройства

• Удалите держатель.

Ослабьте винты (3 мм × 6 мм), чтобы

удалить держатель.

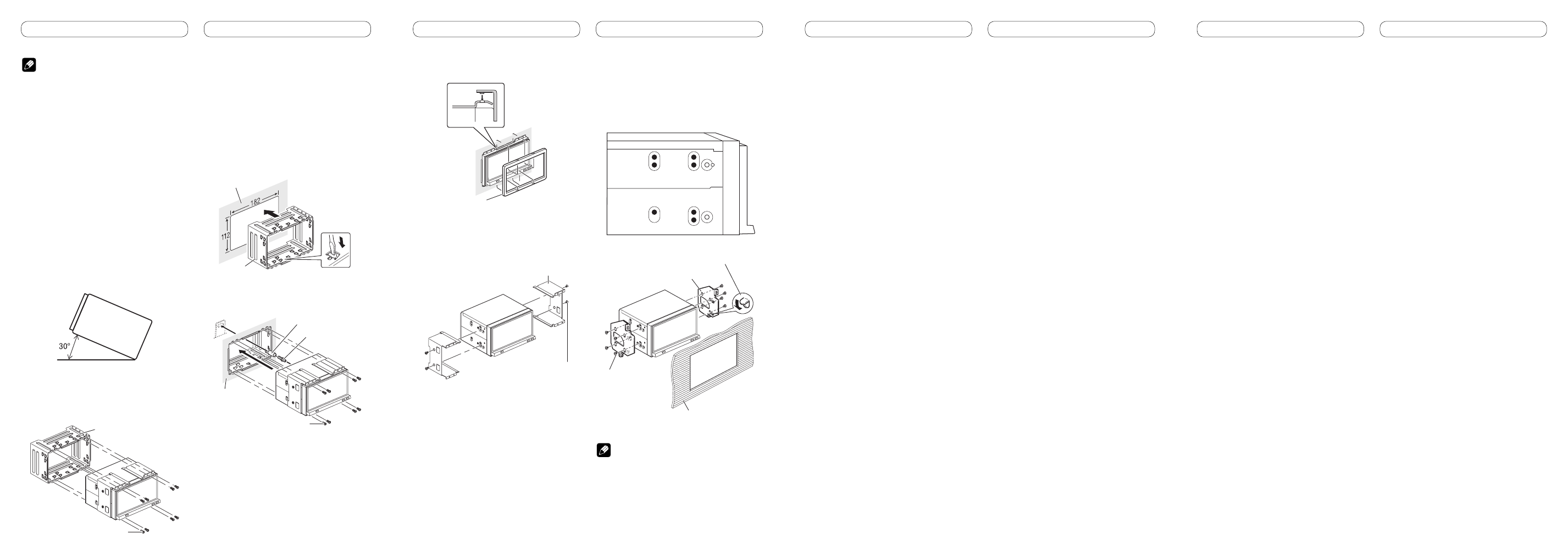

Установка с держателем и

боковым кронштейном

1. Установите держатель в приборную

панель.

После установки держателя в приборную

панель, выберите и согните петли,

соответствующие толщине материала

приборной панели. (Установите данное

устройство как можно жестко, используя

верхние и нижние петли. Чтобы обеспечить

надежность установки устройства, согните

петли под 90 градусов.)

2. Установите данное устройство и

затяните винты.

Винт (3 мм × 6 мм)

Держатель

Установка

Установка

Резиновый вкладыш

Двусторонний винт

Винт (3 мм × 6 мм)

Приборная

панель

Приборная панель

Держатель

Декоративное кольцо

Боковой кронштейн

Винт для закрепления бокового

кронштейна (5 мм × 8 мм)

Фабричный радиомонтажный

кронштейн

Если защелка мешает,

согните её вниз.

Приборная панель или

консоль

Зажимной винт

или винт с плоской

головкой

Будьте уверены, что

используете винты,

поставляемые с

данным устройством.
