ВНИМАНИЕ

• Во избежание риска несчастного случая и

возможного нарушения применимых законов,

переднее устройство DVD или TV (которое

продается отдельно) не должно ни в коем случае

использоваться во время вождения автомобиля.

Также, задние Дисплеи не должны находиться в

таких местах, где они явно отвлекают внимание

водителя.

• В некоторых странах или государствах, просмотр

изображений на дисплее внутри автомобиля

не разрешен даже лицам, не находящимся за

рулем. Где применимы такие правила, их следует

соблюдать, и эти элементы DVD данного устройства

не следует использовать.

ПРЕДУПРЕЖДЕНИЕ

• PIONEER не рекомендует вам самостоятельно

производить установку или обслуживание

дисплея. Устанавливая или обслуживая

устройство, вы можете подвергнуться риску

поражения электрическим током, а также

другим рискам. Предоставьте выполнение

всех работ, связанных с установкой и

обслуживанием вашего дисплея официальному

обслуживающему персоналу компании Pioneer.

• Закрепите все провода кабельными зажимами

или липкой лентой. Не оставляйте никаких

проводов неизолированными.

• Не просверливайте никаких отверстий в

моторном отсеке для подключения желтого

провода устройства к батарее автомобиля.

Вибрация двигателя может случайно привести

к повреждению изоляции в том месте, где

проведен провод из пассажирского салона в

моторный отсек. Будьте особо осторожны при

закреплении провода в этом месте.

• Очень опасно допускать обмотку провода

дисплея вокруг рулевой колонки или рычага

переключения коробки передач. Убедитесь, что

дисплей установлен таким образом, что он не

создает препятствий для вождения.

• Убедитесь, что провода не касаются

двигающихся частей автомобиля, например

рычага переключения коробки передач,

стояночного тормоза или направляющего

механизма сидений.

• Не укорачивайте никакие провода. При

укорачивании провода цепь защиты может не

сработать в нужный момент.

ВНИМАНИЕ

СВЕТЛО-ЗЕЛЕНЫЙ ПРОВОД НА РАЗЪЕМЕ

ПИТАНИЯ ПРЕДНАЗНАЧЕН ДЛЯ ОТОБРАЖЕНИЯ

СТОЯНОЧНОГО СОСТОЯНИЯ И ДОЛЖЕН

ПОДКЛЮЧАТЬСЯ К СТОРОНЕ ПИТАНИЯ

ПЕРЕКЛЮЧАТЕЛЯ СТОЯНОЧНОГО ТОРМОЗА.

НЕПРАВИЛЬНОЕ ПОДКЛЮЧЕНИЕ ИЛИ

ИСПОЛЬЗОВАНИЕ ЭТОГО ПРОВОДА МОЖЕТ

НАРУШИТЬ ПРИМЕНИМЫЙ ЗАКОН И ПРИВЕСТИ

К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЯМ.

Примечание

• Данное устройство не может быть установлено

в транспортном средстве без положения АСС

(вспомог.) на замке зажигания.

ACC

ON

S

T

A

R

T

O

FF

ON

S

T

A

R

T

O

FF

АСС положение

АСС положение нет

• Использование данного устройства в иных, чем

следующие условия, может привести к возгоранию

или неправильному срабатыванию.

— Автомобиль батареей с 12-вольт и

отрицательным заземлением.

— Динамики с 50 Вт (выходная величина) и от 4 Ом

до 8 Ом (полное сопротивление).

• Чтобы предотвратить короткое замыкание,

перегрев или неправильное срабатывание

убедитесь, что следуете указаниям ниже.

— Отсоедините отрицательную клемму батареи

пред установкой.

— Закрепите провода кабельными зажимами или

липкой лентой. Для защиты проводов следует

обмотать их липкой летной в тех местах, где они

соприкасаются с металлическими частями.

— Прокладывайте все кабели вдали от

двигающихся частей, таких как рычаг

переключения коробки передач или

направляющая для выдвижения сиденья.

— Прокладывайте все кабели вдали от горячих

мест, таких как рядом с выпуском нагревателя.

— Не пропускайте желтый кабель через отверстие

в моторном отсеке, для того чтобы подключить

его к батарее.

— Защитите все неподключенные кабели

разъемами с изоляционной лентой.

— Не удаляйте колпачки RCA, если RCA кабели не

используются.

— Не укорачивайте какие-либо кабели.

— Никогда не обрезайте изоляцию питающего

кабеля данного устройства, чтобы подключить

питание на другое оборудование. Пропускная

способность кабеля ограничена.

— Используйте плавкий предохранитель заданного

номинала.

— Никогда не подключайте отрицательный кабель

динамика напрямую к заземлению.

— Никогда не связывайте вместе различные

отрицательные кабели динамиков.

• Контрольный сигнал выходит по сине/белому

кабелю, когда данное устройство подключено

к электропитанию. Подключите его к системе

дистанционного управления внешнего усилителя

мощности или к клемме управляющего реле

автомобильной антенны (макс. 300 мА, 12 В

пост. ток). Если автомобиль снабжен стеклянной

антенной, подключите её к питающему терминалу

антенного усилителя.

• Никогда не подключайте сине/белый кабель

к питающему терминалу внешнего усилителя

мощности. Так же, никогда не подключайте его к

питающему терминалу автомобильной антенны.

Иначе, в результате батарея разрядится или будет

происходить неправильное срабатывание.

• IP-BUS соединители с цветовым кодированием.

Будьте уверены, что соединяете соединители

одинакового цвета среди соединителей с цветовым

кодированием.

• Черный кабель – заземление. Этот кабель и

кабели заземления других изделий (особенно,

сильноточные изделия, такие как усилитель

мощности) должны быть проложены раздельно.

Иначе, в результате может произойти возгорание

или неправильное срабатывание, если они внезапно

отсоединятся.

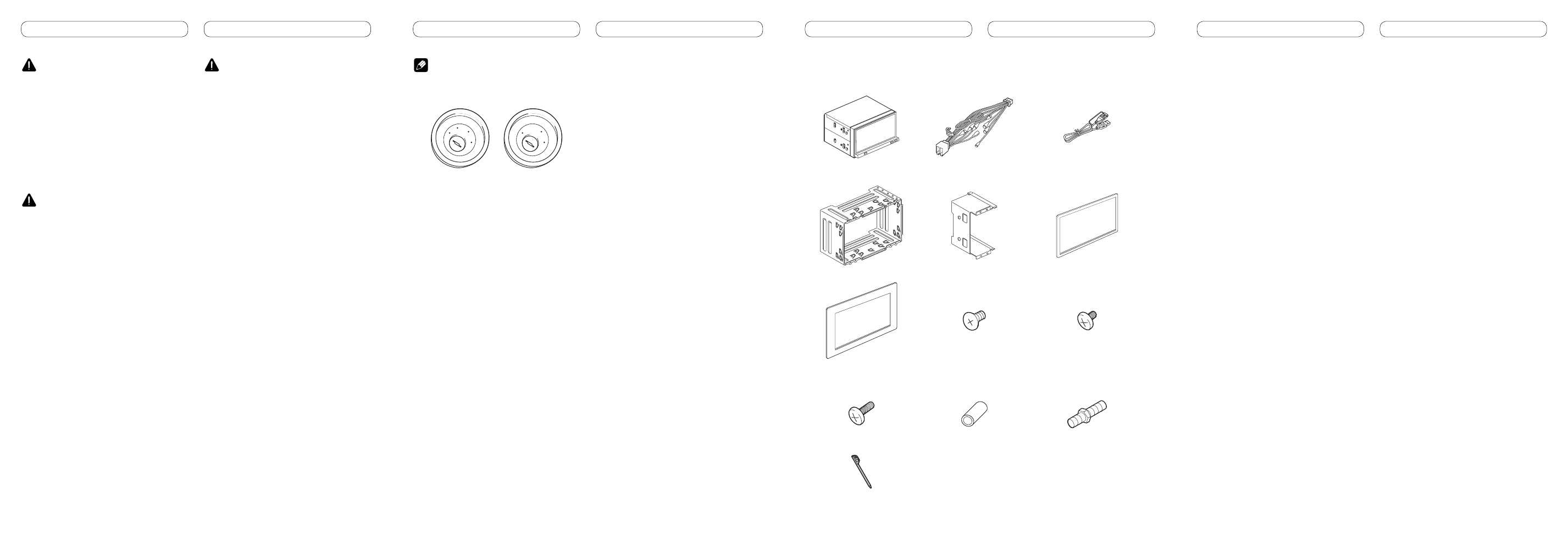

Поставляемые детали

Детали отмеченные (*) предварительно установлены

Данное устройство

Шнур питания

Кабель USB

Держатель*

Боковой кронштейн (2 шт)*

Декоративное кольцо

Рамка

Винт с плоской головкой

(5 мм × 8 мм) (8 шт)

(4 шт предварительно

установлены)

Зажимной винт

(5

мм ×

8 мм) (8 шт)

Зажимной винт*

(3

мм ×

6 мм) (8 шт)

Резиновый вкладыш

Двусторонний винт

Сенсорная ручка
