Соединение с усилителем мощности, который продается

отдельно

Синий/белый
Подключите к клемме системы
контроля усилителя мощности
(макс. 300 мА 12 В пост. ток).

Синий/белый (7*)
Подключите к клемме управления
реле автомобильной антенны
(макс. 300 мА 12 В пост. ток).

Положение штекера ISO может быть
различным в зависимости от типа
автомобиля. Соедините 6* и 7*, если
штырь 5 – это тип штыря управления
антенной. Никогда не соединяйте 6* и 7*
во всех остальных типах автомобилей.

Синий/белый (6*)

При подключении к данному устройству
многоканального процессора (например
DEQ-P6600), который продается отдельно,
ничего не подключайте к проводам
динамиков и дистанционному управлению
системы (голубой/белый).

Данное устройство

Соедините с кабелями RCA
(продаются отдельно)

Выполните данные подключения,
когда используется усилитель,
который не входит в состав
обязательного оборудования.

Система дистанционного
управления

Передний

динамик

Передний
динамик

Задний

динамик

Задний
динамик

Низкочастотный

динамик

Низкочастотный
динамик

Левый

Правый

Передний выход

При подключении к данному устройству
многоканального процессора, обратитесь к
инструкции по установке многоканального
процессора для уточнения метода
подключения.

Усилитель мощности
(продается отдельно)

Усилитель мощности
(продается отдельно)

Усилитель мощности
(продается отдельно)

Задний выход

Выход низкочастотного
динамика

К переднему
выходу

К заднему
выходу

К выходу
низкочастотного
динамика

При соединении с поставляемым кабелем USB

Данное устройство

1,5 м

Кабель USB
Подключить к отдельно
продающемуся прибору USB

Микрофон для дозвона
«свободные руки»
(поставляется с адаптером Bluetooth)

Монтажный дистанционный ввод
Может быть подключен жестко-
смонтированный адаптер
дистанционного управления
(продается отдельно).

IP-BUS кабель
(поставляется с адаптером Bluetooth)

Черный

Bluetooth адаптер
(например CD-BTB200)
(продается отдельно)

Голубой

1,5 м

Разъем для
подключения
IP-BUS

При соединении с вспомогательным кабелем CD-IU200V

Данное устройство

Стыковочный
соединитель

Связующий кабель
(CD-IU200V) (продается отдельно)

1,5 м

1,5 м

Кабель USB

USB вход

AUX вход (AUX IN)

Монтажный дистанционный ввод
Может быть подключен жестко-
смонтированный адаптер
дистанционного управления
(продается отдельно).

Микрофон для дозвона
«свободные руки»
(поставляется с адаптером Bluetooth)

IP-BUS кабель
(поставляется с адаптером Bluetooth)

Черный

Bluetooth адаптер
(например CD-BTB200)
(продается отдельно)

Разъем для
подключения
IP-BUS

iPod с видео
возможностями
(продается отдельно)

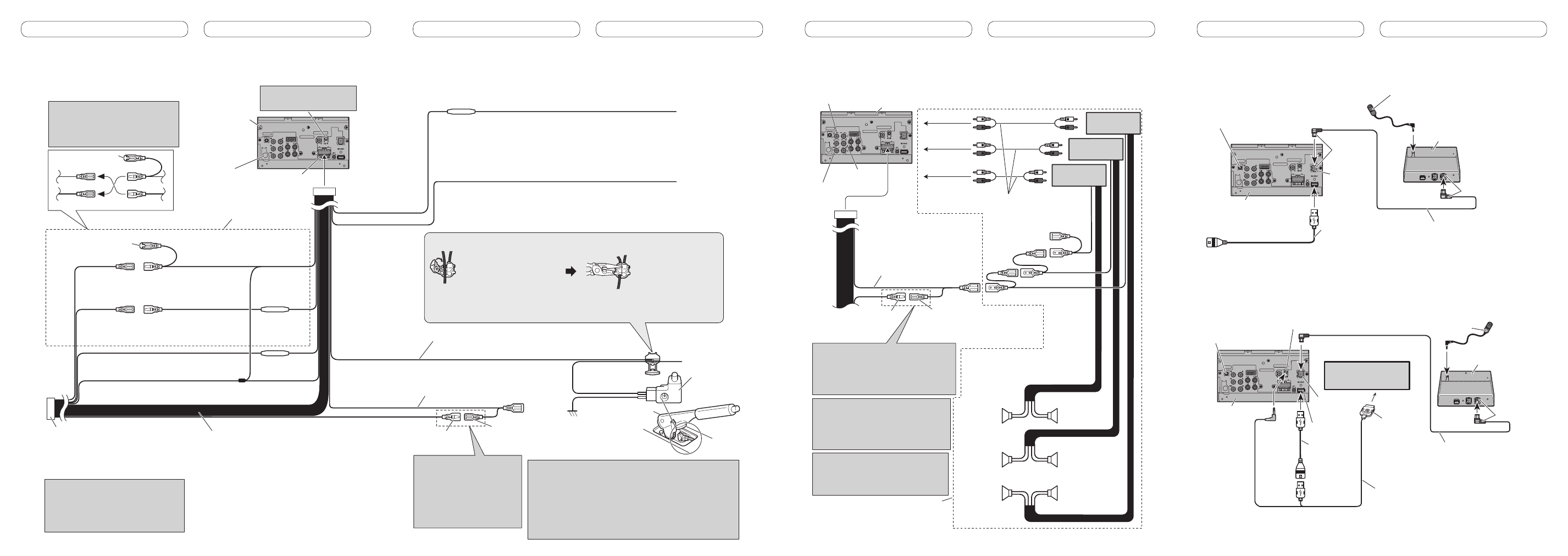

Подключение устройств

Подключение устройств

Соединительный шнур питания

Оранжевый/белый
Подключить к клемме выключателя освещения.

Фиолетовый/белый
Из двух проводов, подключенных к фонарю заднего хода,
используйте тот, на котором изменяется напряжение при
переключении рычага коробки передач в положение
REVERSE (R) (Задний ход). Такое подключение позволяет
устройству воспринимать, в каком направлении движется
автомобиль: назад или вперед.

Примечания:
• Измените исходные настройки данного устройства (См.

Руководство по эксплуатации). Низкочастотный динамик
данного устройства обеспечивает монофонический выходной
сигнал.

• Когда используете низкочастотный динамик 70 Вт (2 Ω),

убедитесь, что соединились с Фиолетовым и Фиолетовым/
черным проводами данного устройства. Не подсоединяйте
ничего к Зеленому и Зеленому/черному проводам.

Способ подключения

1. Зажмите провод.

2. Плотно обожмите

острогубцами.

Примечание:
• Положение переключателя стояночного тормоза зависит от модели автомобиля.

За более подробной информацией, обращайтесь к инструкции по эксплуатации
автомобиля или к дилеру.

Желтый/черный
Если Вы используете оборудование с функцией Приглушения
звука, подключите подводящий провод к проводу Audio Mute
на той части оборудования. Если нет, то держите провод
Audio Mute свободным от любых подключений.

Светло-зеленый
Используется для индикации состояния стояночного тормоза.
Эти провода должны подключаться к стороне питания
переключателя стояночного тормоза.

Синий/белый
Подключите к клемме системы контроля
усилителя мощности (макс. 300 мА 12 В пост. ток).

Синий/белый (7*)
Подключите к клемме управления реле
автомобильной антенны (макс. 300 мА 12 В пост. ток).

Положение штекера ISO может
быть различным в зависимости
от типа автомобиля. Соедините
6* и 7*, если штырь 5 – это тип
штыря управления антенной.
Никогда не соединяйте 6* и 7* во
всех остальных типах
автомобилей.

Синий/белый (6*)

Сторона заземления

Сторона электропитания

Переключатель
стояночного
тормоза

Провода динамиков
Белый: Передний

левый

Белый/черный: Передний

левый

Серый: Передний

правый

Серый/черный: Передний

правый

Зеленый: Задний

левый

 или низкочастотный

динамик 

Зеленый/черный: Задний

левый

 или низкочастотный

динамик 

Фиолетовый: Задний

правый

 или

низкочастотный динамик 

Фиолетовый/черный: Задний правый  или

низкочастотный динамик 

ISO разъем

Примечание:
В некоторых автомобилях ISO разъем
может быть разделен на два. В этом случае
убедитесь, что подключили оба разъема.

При подключении к данному устройству
многоканального процессора (например
DEQ-P6600), который продается отдельно,
ничего не подключайте к проводам
динамиков и дистанционному управлению
системы (голубой/белый).

Примечание:
В зависимости от типа автомобиля
функции 3* и 5* могут быть различными.
В этом случае, убедитесь, что 2*
подключили к 5* и 4* к 3*.

1*

2*

4*

3*

5*

Колпачок (1*)
Не снимайте колпачок,
если клемма не
используется.

Желтый (3*)
Разрывный
(или вспомогательный)

Желтый (2*)
Подключите к клемме
постоянно подающей 12 В.

Соедините провода одинакового
цвета друг с другом.

Предохранитель (10А)

Резистор
предохранителя

Резистор
предохранителя

Резистор
предохранителя

Красный (5*)
Вспомогательный
(или разрывный)

Красный (4*)
Подключите к клемме, контролируемой
замком зажигания (12 В пост. ток).

Черный (заземление на массу)
Подключите к чистому, неокрашенному металлическому участку.

Данное
устройство

Вход антенны

Гнездо AUX (3.5 ø)

Используйте кабель с мини-

штекером для подключения

вспомогательной аппаратуры.

Подключение устройств

Подключение устройств
