Black plate (51,1)

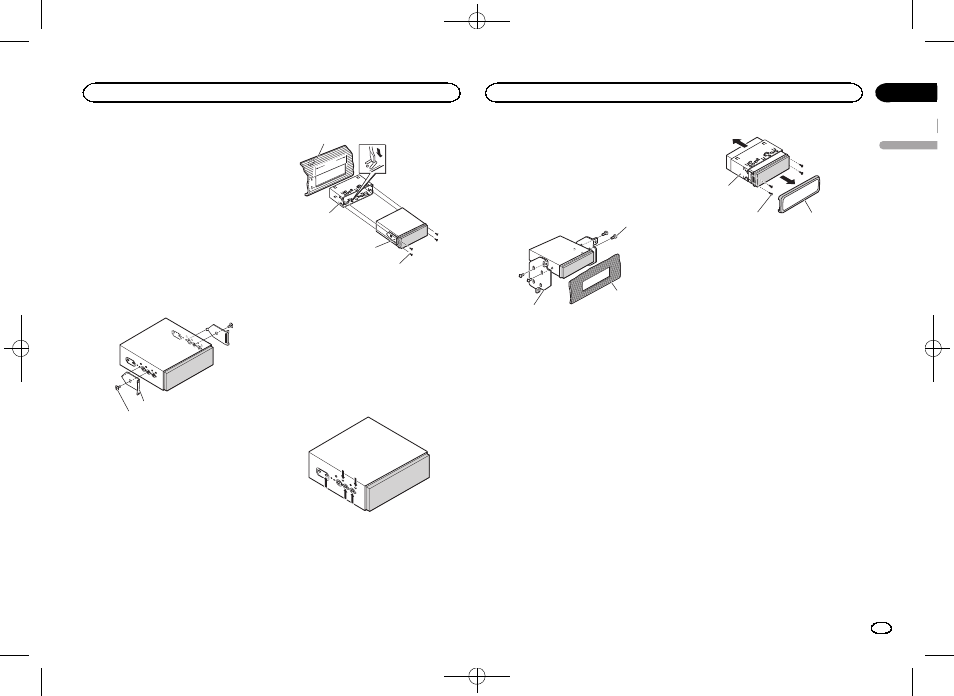

Переднее/заднее
крепление стандарта DIN
Для данного изделия предусмотрена воз-
можность установки с помощью переднего
или заднего крепления.
При установке используйте детали, имею-
щиеся в продаже.
Переднее крепление стандарта
DIN
1
Определите положение боковых скоб.
При установке в недостаточно глубоком
гнезде измените положение боковых скоб
(
малых).
2
1
1
Боковая скоба (малая)
2
Винты с плоскими головками (5 мм × 6 мм)
2
Установите устройство на приборную
панель.
Вставьте монтажную обойму в переднюю па-
нель. Затем закрепите обойму, подогнув с
помощью отвертки металлические язычки
(90°).
182
53
1
3
4
2
1
Приборная панель
2
Монтажная обойма
3
Боковая скоба
4
Винт (2 мм × 3 мм)
Заднее крепление стандарта DIN
1
Совместите отверстия на кронштейне
и боковых панелях устройства.
При установке в недостаточно глубоком
гнезде используйте следующие резьбовые
отверстия.
1
1
1
Используйте только финты-фиксаторы (4
мм × 3 мм).
2
Затяните по два винта с каждой сторо-
ны.
Используйте винты-фиксаторы (4 мм × 3
мм), винты-фиксаторы (5 мм × 6 мм), либо
винты с плоскими головками (5 мм × 9 мм), в
зависимости от формы отверстий под винты
кронштейна.
1
2
3
1
Винт
2
Приборная панель или консоль
3
Заводской установочный кронштейн
Примечание
В некоторых автомобилях между данным ус-
тройством и приборной панелью может об-
разоваться зазор. Чтобы заполнить зазор,
используйте рамку, входящую в комплект по-
ставки.
Демонтаж устройства
Выдвиньте верхнюю и нижнюю часть декора-
тивной рамки наружу, чтобы снять ее. Затем
ослабьте винты (2 мм × 3 мм), чтобы снять
кронштейн.
! При установке рамки на место нажмите
на рамку по направлению к устройству до
щелчка и фиксации. (Если рамка распо-
ложена верхней стороной вниз, она не за-
фиксируется.)
1
3
2
1
Монтажная обойма
2
Винт (2 мм × 3 мм)
3
Декоративная рамка
Ру
сский
Установка
51
Раздел
Установка
Ru
24
<CRB4117-B>51
