При подключении камеры
заднего обзора
Когда рычаг переключения передач находит-
ся в положении заднего хода (R), экран авто-
матически переключается на изображение с
камеры заднего обзора. В меню системы не-
обходимо выбрать правильные настройки
Полярность камеры. Подробнее о настрой-
ках см. в разделе Настройка камеры заднего
обзора (задней камеры) на стр. 39.
Переключить на изображение с камеры
можно также с помощью сенсорной клавиши.
Подробную информацию см. в разделе Ис-
пользование изображения с камеры заднего
обзора на стр. 9.
ПРЕДУПРЕЖДЕНИЕ
ИСПОЛЬЗОВАТЬ ВХОД ТОЛЬКО ДЛЯ
КАМЕР ЗАДНЕГО ОБЗОРА, ПЕРЕДАЮ-
ЩИХ ЗЕРКАЛЬНОЕ ИЗОБРАЖЕНИЕ. В
ПРОТИВНОМ СЛУЧАЕ ВОЗМОЖНО ПОЛУ-
ЧЕНИЕ ТРАВМЫ ИЛИ ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ.
ВНИМАНИЕ
! Необходимо использовать камеру, пе-
редающую зеркальное изображение.
! Изображение с камеры может быть зер-
кальным.
! Камера заднего обзора позволяет сле-
дить за прицепом, а также контролиро-
вать положение автомобиля при парковке
задним ходом. Запрещается использова-
ние камеры в развлекательных целях.
! Объекты, видимые на дисплее, могут
фактически быть ближе или дальше, чем
кажется.

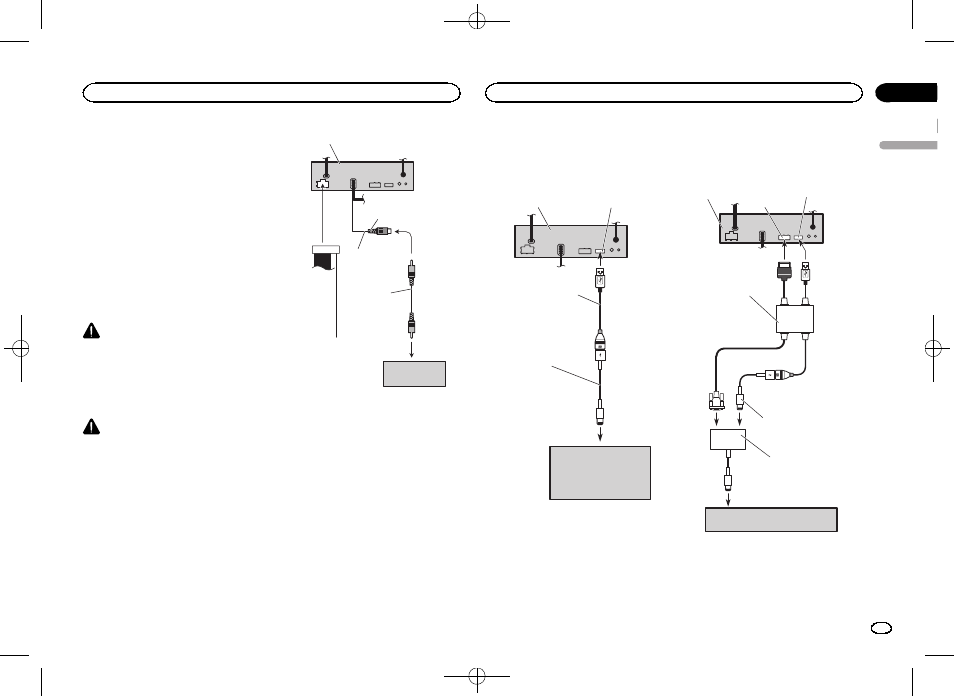

Данное устройство
Вход камеры заднего обзора
(REAR VIEW CAMERA IN)
13 см
RCA кабель
(продается
отдельно)
К видео выходу
Камера заднего обзора
(продается отдельно)
Фиолетовый/белый
Из двух проводов, подключенных к
фонарю заднего хода, используйте
тот, на котором изменяется
напряжение при переключении
рычага коробки передач в
положение REVERSE (R)
(Задний ход). Такое подключение
позволяет устройству
воспринимать, в каком
направлении движется автомобиль:
назад или вперед.
iPod с разъемом Lightning
При подключении с помощью
кабеля Lightning-USB
Данное
устройство Вход
USB/iPod
USB-кабель
(поставляется с данным
устройством)
Подключите к устройству
USB, которое приобретается
отдельно.
Кабельный переходник
Lightning to USB
(поставляется с iPod/iPhone)
iPod с разъемом lightning
(приобретается отдельно)
При подключении с помощью
кабеля CD-IV202AV (продается
отдельно)
(*1)
За информацией о подсоединении отдельно
приобретаемого кабельного переходника
VGA/USB (CD-IV202AV), обращайтесь к
руководству по использованию переходника
VGA/USB.
Адаптер Lightning to VGA (
изделие Apple Inc.) (
приобретается отдельно)
Кабельный переходник
VGA/USB (*1) (приобретается
отдельно)
Данное
устройство
Вход RGB
Вход USB/iPod
iPod с разъемом lightning
(приобретается отдельно)
Кабельный переходник
Lightning to USB
(поставляется с iPod/iPhone)
