Black plate (50,1)
iPod
с 30-контактным
разъемом

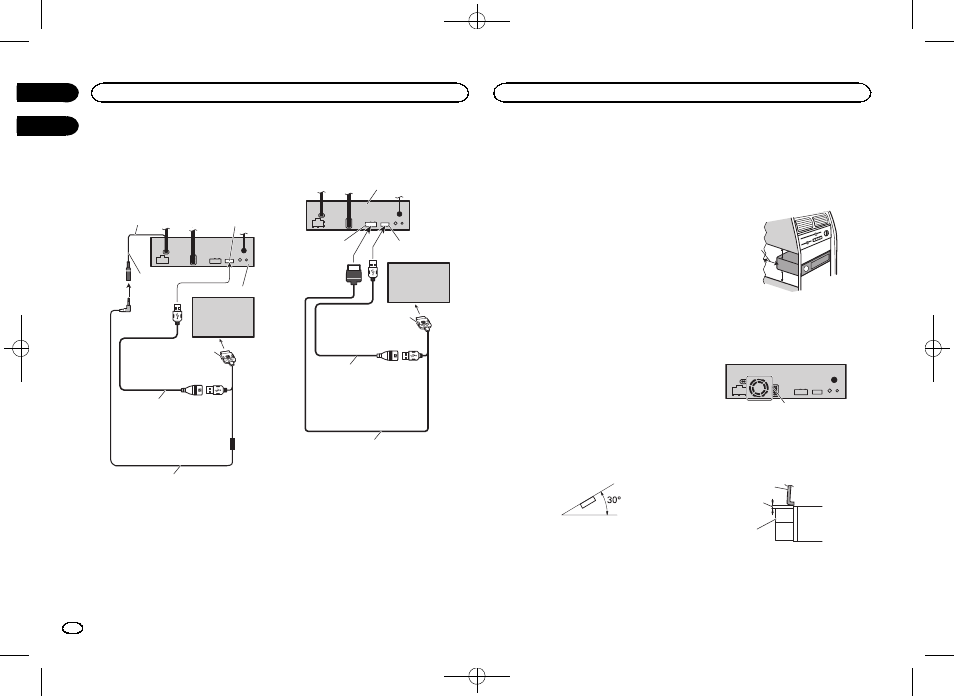

При подключении с помощью
кабеля CD-IU201V (продается
отдельно)
1,5 м
Стыковочный
соединитель
iPod с видео
возможностями
(продается
отдельно)
Вход USB/iPod
AUX вход (
AUX IN)
17 cм
Данное устройство
Связующий кабель
(CD-IU201V) (продается отдельно)
Кабель USB
(Поставляется с данным
устройством)
Подключите к устройству USB,
которое продается отдельно.
При подключении с помощью
кабеля CD-IU201S (продается
отдельно)
Данное устройство
Вход USB/iPod
RGB вход
iPod с видео
возможностями
(продается
отдельно)
Стыковочный
соединитель
1,5 м
Кабель USB
(Поставляется с данным
устройством)
Подключите к устройству USB,
которое продается отдельно.
Связующий кабель
(CD-IU201V) (продается отдельно)
Примечания
! Перед окончательной установкой про-
верьте все соединения и системы.
! Не используйте детали, не разрешенные
производителем к использованию, по-
скольку это может стать причиной неис-
правностей.
! Уточните у дилера компании, требует ли
установка сверления отверстий или вне-
сения иных изменений в конструкцию ав-
томобиля.
! Не устанавливайте данное устройство в
местах, где оно может:
— помешать управлению автомобилем.
— травмировать пассажира при внезапной
остановке автомобиля.
! Не устанавливайте дисплей в местах, где
он может (i) закрывать обзор водителю,
(ii)
препятствовать нормальной работе си-
стем автомобиля или устройств обеспе-
чения безопасности, таких как подушки
безопасности, кнопки аварийной сигнали-
зации, или (iii) создавать водителю поме-
хи при управлении автомобилем.
! Перегрев полупроводникового лазера
приведет к его выходу из строя. Разме-
стите все кабели в удалении от нагреваю-
щихся деталей, таких как решетка
обогревателя.
! Оптимальной является установка устрой-
ства под углом менее 30°.
! При установке необходимо обеспечить
эффективный отвод тепла, оставив до-
статочное пространство за задней пане-
лью и закрепив свободные кабели так,
чтобы они не закрывали вентиляционные
отверстия.
5cm
cm
5 см
5 см
Оставить
просторное
место
! Кабели не должны закрывать область, по-
казанную на рисунке ниже. Это необходи-
мо для обеспечения достаточного
охлаждения усилителей мощности.
1
1
Ничем не накрывайте данную область.
! Оставьте достаточно пространства между
приборной панелью и ЖК-панелью, чтобы
ЖК-панель при открытии и закрытии не
касалась приборной панели.
1
2
3
1
Приборная панель
2
Оставьте пространство
3
ЖК-панель
Подключение
50
Раздел
Установка
Ru
23
