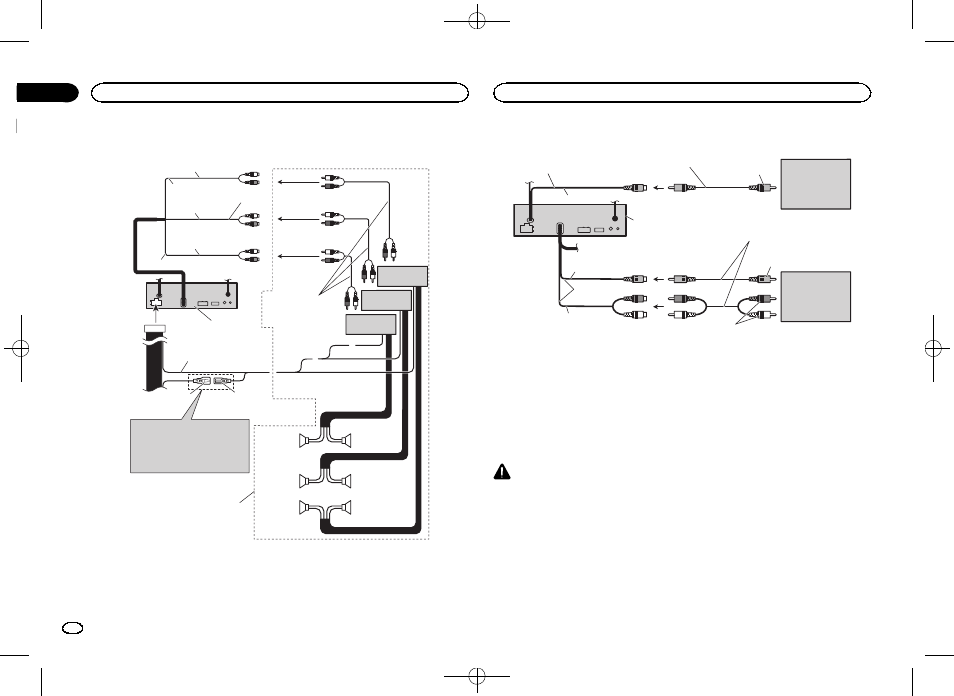

При подключении к усилителю мощности (продается отдельно)












Соедините с кабелями RCA
(продаются отдельно)
К переднему
выходу
К заднему
выходу
К выходу
низкочастотного
динамика
Синий/белый
Подключите к клемме системы
контроля усилителя мощности
(макс. 300 мА 12 В пост. ток).
Синий/белый (6*)
Подключите к клемме управления реле
автомобильной антенны
(макс. 300 мА 12 В пост. ток). Синий/белый (5*)
Расположение штекера разъема ISO на
различных автомобилях может отличаться. Если
штекер 5 предназначен для управления
антенной, подсоедините 5* к 6*. На других
автомобилях подключать 5* к 6* запрещается.
Выполните данные подключения, когда
используется усилитель, который не входит в
состав обязательного оборудования.
Система дистанционного управления
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно) Данное
устройство
Передний
динамик
Передний
динамик
Задний динамик Задний динамик
Низкочастотный
динамик
Низкочастотный
динамик
Левый Правый
13 см
13 см
17 см
Задний выход
( REAR OUTPUT)
Передний выход
( FRONT OUTPUT)
Выход низкочастотного динамика
( SUBWOOFER OUTPUT)
При подключении внешнего видеоустройства и дисплея
Выход заднего монитора
(
REAR MONITOR OUTPUT)
13 см
Данное
устройство
Видео вход ( VIDEO INPUT)
17 см
Аудио вход
(
AUDIO INPUT)
Кабели RCA (продаются отдельно)
Кабели RCA (продаются отдельно)
К видео-вводу Дисплей с входными
разъемами типа RCA
(продается
отдельно)
Внешний видео
компонент
(продается
отдельно)
К видео-выходу
К аудио-выходам
! При подключении внешнего видеоустрой-
ства необходимо изменить настройку AV
вход в меню System Menu.
См. раздел Настройка аудио/видеовхода
на стр. 37.
Задний видеовыход данного устройства слу-
жит для подключения дисплея, предназна-
ченного для просмотра DVD и т.п.
пассажирами на задних сиденьях.
ПРЕДУПРЕЖДЕНИЕ
! Запрещается устанавливать задний дисплей
в местах, где он может быть виден водителю
во время движения.
