9
Ru
Глава 2
Подключение

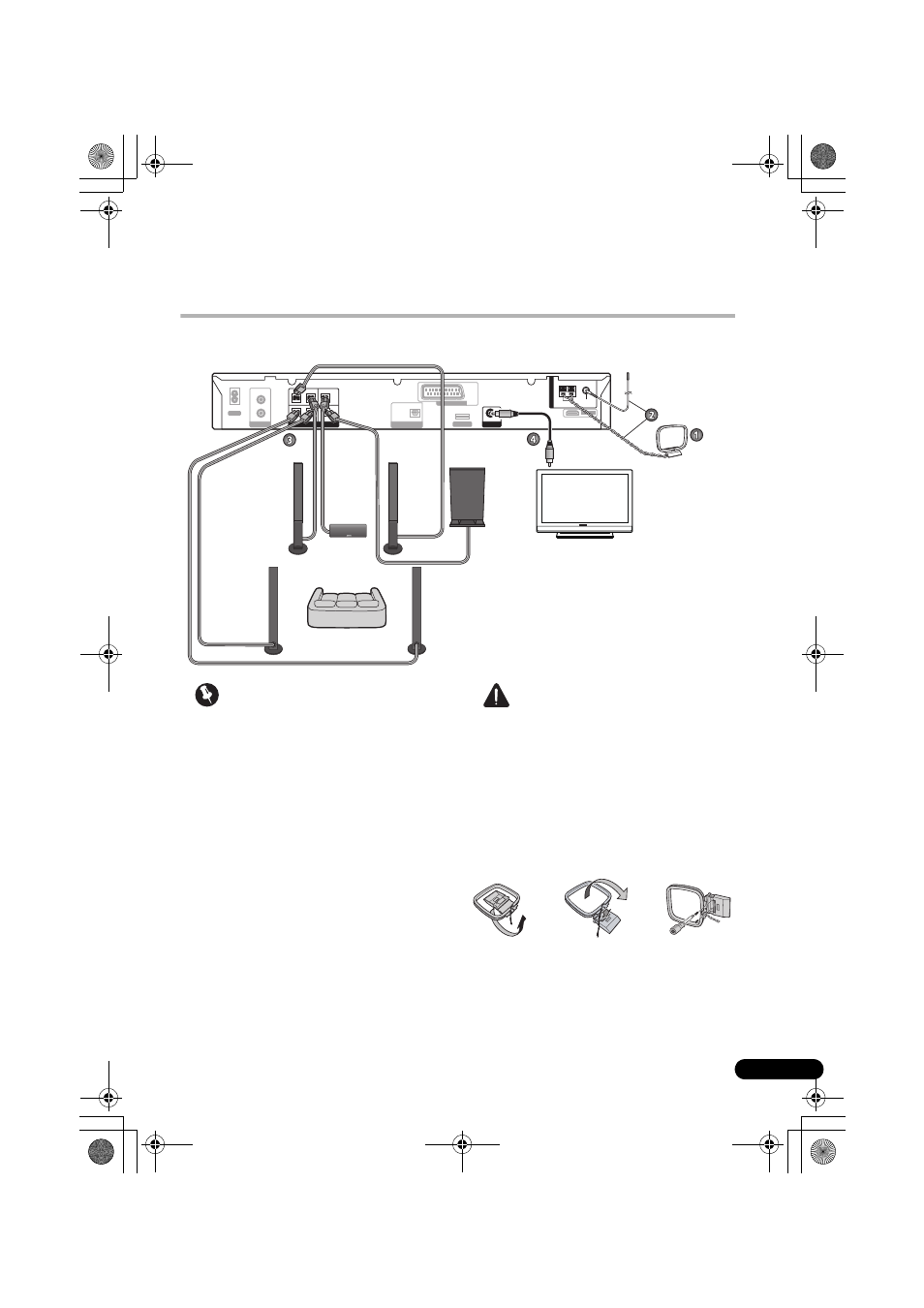

Основные соединения
Для получения наилучшего объемного звучания установите динамики, как показано ниже.
Внимание
• При выполнении подключений или
изменении соединений в системе
обязательно отключите питание и
отсоедините кабель питания от сетевой
розетки.
После завершения всех подключений
подсоедините кабель питания к сетевой
розетке.
ВНИМАНИЕ
• Компания Pioneer не несет ответственности
за несчастные случаи в результате
неправильной сборки или установки,
недостаточной прочности стен,
установочных приспособлений (или
других строительных деталей),
неправильного использования или
стихийных бедствий.
1 Соберите рамочную антенну AM.
AC IN HDMI OUT
ANALOG AUDIO IN SPEAKERS (4 Ω )
LINE 2
L
R
L R FRONT CENTER
R SURROUND SUB WOOFER
ADAPTER PORT VIDEO OUT (TV)
AV CONNECTOR LINE 3
A
N T
E N
N
A
FM
UNBAL 75 Ω AM LOOP
L
OPTICAL
LINE 1
DIGITAL AUDIO IN
Объемный правый
(серый)
Фронтальный
правый
(красный)
Фронтальный
левый (белый)
Сабвуфер
(фиолетовый)
Центральный
(зеленый)
Объемный
левый (синий)
Место прослушивания
TV
К видеовходу
FM-антенну
Рамочная антенна AM
рис. a рис. b рис. c
