Страница 41: Подключение цифрового аудиоустройства
41
Ru
Глава 13
Подсоединение других
устройств
Внимание
• При выполнении или изменении подключений на задней панели аппарата обязательно
отключите питание и отсоедините кабель питания от сетевой розетки.
После завершения всех подключений подсоедините кабель питания к сетевой розетке.
Подсоединение
вспомогательных
компонентов
Вы можете подключать к этой системе как
аналоговые, так и цифровые источники звука.
Цифровые источники звук – это цифровые
спутниковые приемники, устройства записи на
CD и т.д.
Для подключения источников с интерфейсом
HDMI рекомендуем использовать кабель
HDMI. Дополнительные сведения приведены в
разделе Подключение с помощью HDMI на
стр. 43.
Для прослушивания звука с телевизора,
подключите аудиокабель телевизора к одному
из входов данного устройства.
Подключение цифрового
аудиоустройства
В этой системе предусмотрены цифровые
оптические входы. Используйте их для
подключения внешних устройств, таких как
цифровой телевизор, устройство записи
мини-дисков или компакт-дисков.

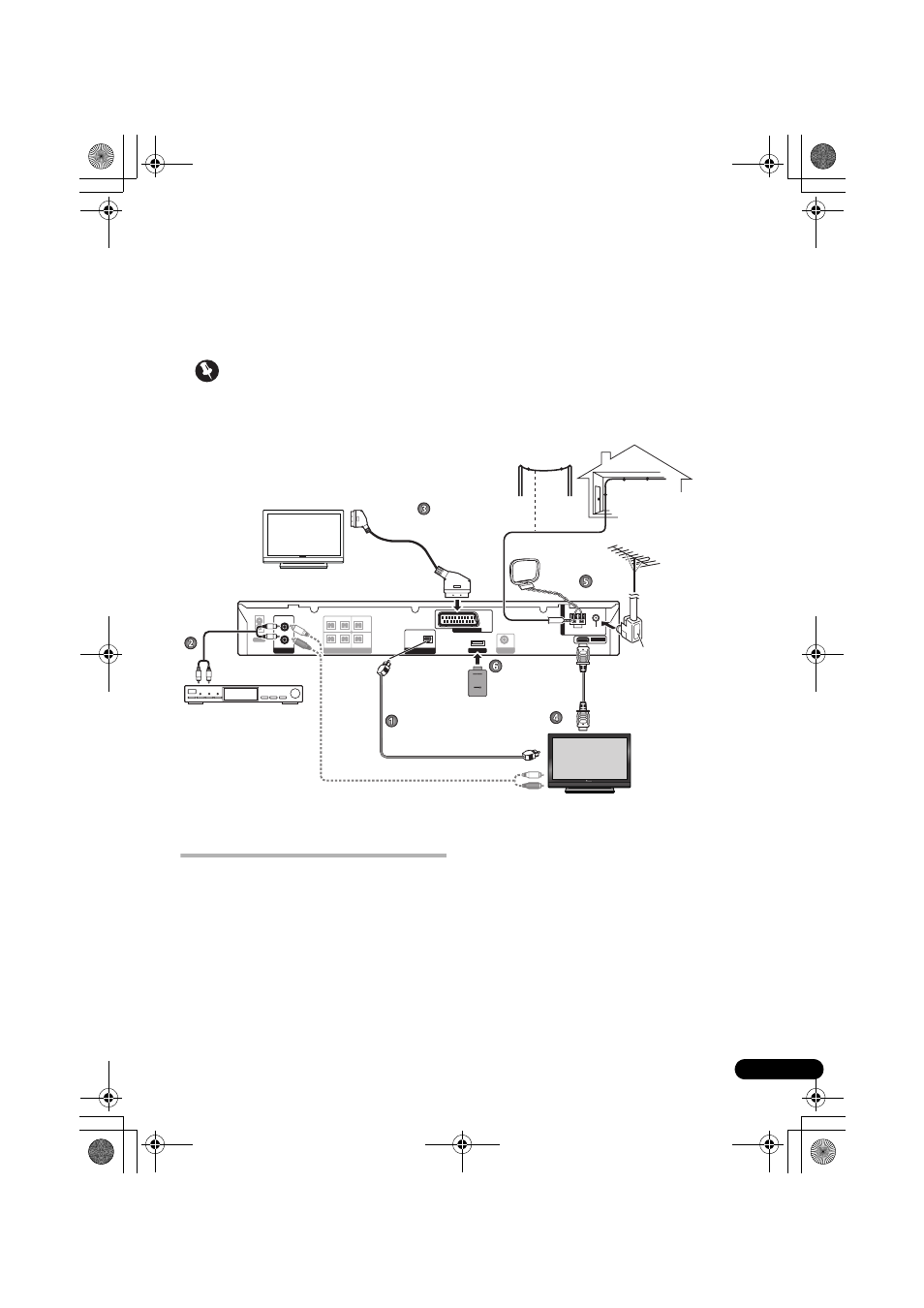

Схема соединений устройства 1 приведена на
стр. 41.
AC IN
HDMI OUT
ANALOG AUDIO IN
LINE 2
L
R
ADAPTER PORT
VIDEO OUT (TV)
AV CONNECTOR
LINE 3
A
N
T
E
N
N
A
FM
UNBAL 75
Ω
AM LOOP
OPTICAL
LINE 1
DIGITAL AUDIO IN
SPEAKERS (4
Ω
)
L
R
FRONT
CENTER
R
SURROUND
SUB
WOOFER
С цифровому
выходу (оптический)
С аудиовыхода
5 м до 6 м
К входу SCART
С аудиовыхода
К входу HDMI
Соединитель PAL
Наружная антенна
Комнатная антенна
(с виниловой изоляцией)
АДАПТЕР
Bluetooth®
Телевизор Pioneer
с плоским экраном,
совместимый с KURO LINK
Кассетный магнитофон и т.п.
TV
Рамочная антенна AM
