42
Ru
•
Соедините вход DIGITAL AUDIO IN
(LINE1)
с цифровым выходом внешнего
воспроизводящего компонента.
Такими цифровыми устройствами могут быть
цифровой телевизор, проигрыватель мини-
дисков, цифровой спутниковый приемник или
игровая приставка.
Подключение аналоговых
аудиокомпонентов
Для подключения аналоговых
аудиокомпонентов, например магнитофона,
можно использовать входы ANALOG AUDIO
IN (LINE 2).
Схема соединений устройства 2 приведена на
стр. 41.
•
Подсоедините к гнездам ANALOG
AUDIO IN (LINE 2)
аналоговые выходы
внешнего воспроизводящего
устройства.
Для подсоединения используйте
стереофонические кабели с штекерными
соединителями RCA.
Использование выхода
SCART AV
Выход SCART позволяет получать лучшее
качество изображения, чем стандартный
композитный видеовыход. Соединитель
SCART AV используется для видео и
аудиовыхода.
1
•
Для подсоединения AV CONNECTOR
(LINE 3)
к вашему телевизору,
используйте имеющийся в продаже
кабель SCART.
Схема соединений устройства 3 приведена на
стр. 41.

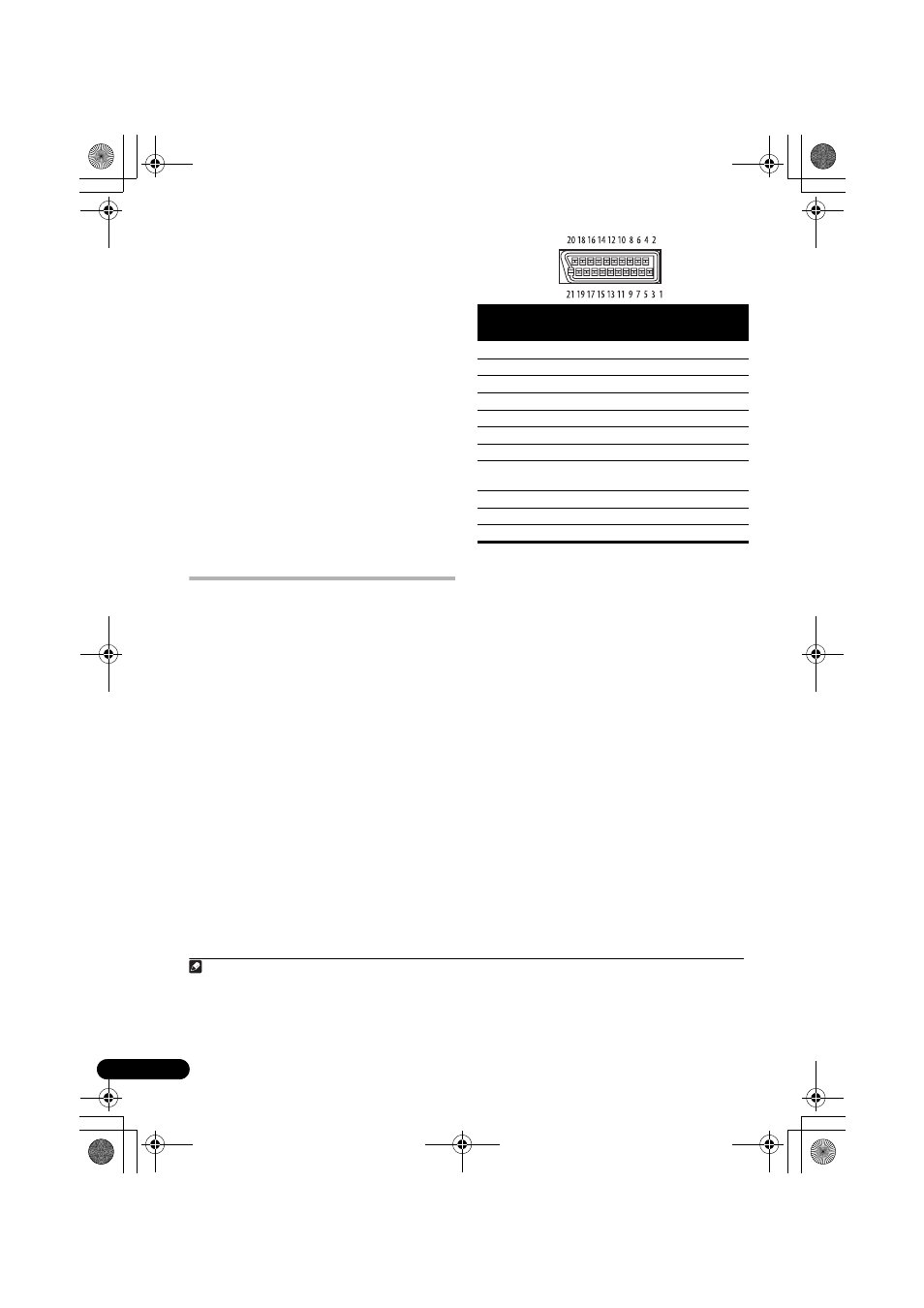

Разводка разъема SCART
На схеме ниже показана разводка
21-контактного разъема SCART. Этот разъем
обеспечивает передачу видео- и аудиосигналов
при подключении к совместимому цветному
телевизору/монитору.
Настройки линейного выхода
Используются для выбора способа
микширования аудиосигнала при выводе
многоканального звука Dolby Digital через
выход AV CONNECTOR.
2
1
Нажмите SHIFT+SETUP и с помощью
/ выберите SOUNDSET, затем
нажмите ENTER.
2
Выберите Sound Setup, затем
нажмите ENTER.
3
С помощью
/ выберите LINE
OUT
и нажмите ENTER.
4
С помощью
/ выберите
установку, затем нажмите ENTER для
подтверждения.
• LO/RO – Осуществляется вывод простого
сведенного стереоисточника (только
левый/только правый, или Lo/Ro)
(подходит для воспроизведения на
двухканальной стереосистеме или с
помощью головных телефонов).
• LT/RT – Осуществляется вывод
многоканальных источников в формате
Dolby, сведенных в формат, совместимый с
объемным звучанием (левый-общий/
правый-общий, или Lt/Rt) (подходит для
декодирования Dolby Surround Pro Logic
или другого матричного декодирования).
Примечание
1 Имеется несколько конфигураций кабелей SCART. Убедитесь, что используемая конфигурация подходит к этой системе и
вашему телевизору/монитору (см. Разводка разъема SCART).
Номер
контакта
Назначение
Номер
контакта
Назначение
1
Аудиовыход П 12
Нет соединения
2
Аудиовход П
13
Земля (видео)
3
Аудиовыход Л 14
Земля (видео)
4
Земля (аудио)
15
Выход R или C
5
Земля (видео)
16
Свободный выход
6
Аудиовход Л
17
Земля (видео)
7
Выход B
18
Земля (видео)
8
Состояние
19
Выход видео
или Y
9
Земля (видео)
20
Нет соединения
10
Нет соединения 21
Земля (видео)
11
Выход G
2 • Когда Line Output (линейный выход) переключается в режим LT/RT функция обработки звука фиксируется на текущих
настройках, которые нельзя будет изменить. При попытке использования запрещенной функции на дисплее несколько секунд
мигает LINE OUT.
• Если для Line Output выбран режим LO/RO, звук с выхода SCART в некоторых случаях может прерываться.
• При использовании многоканальных источников звука DTS, режим выхода переключается на LO/RO.
