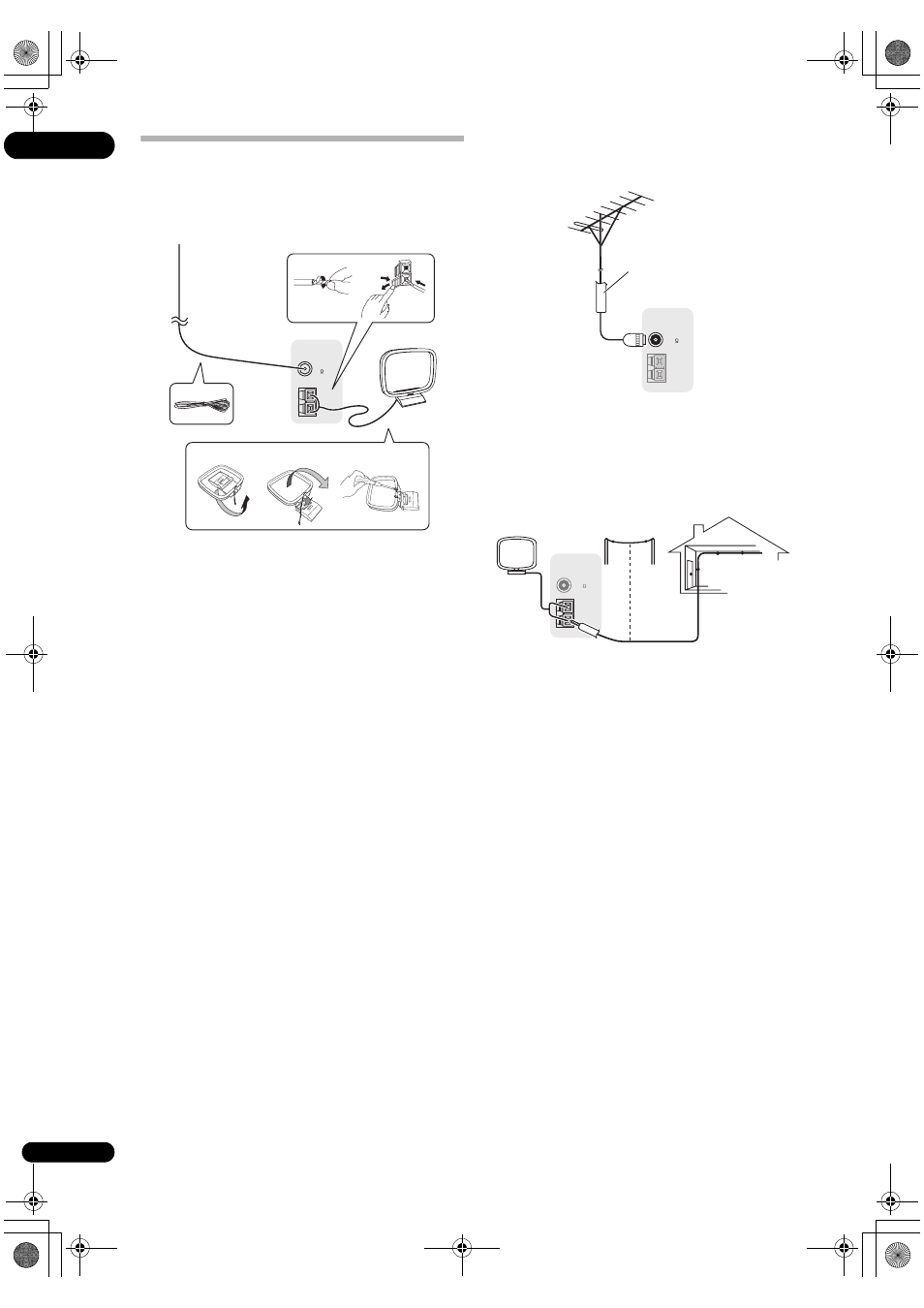

Подключение антенн AM/FM
Подключите рамочную антенну АМ и проволочную
антенну FM, как показано ниже. Для улучшения приема и
качества звучания, подключите внешние антенны (см.
Подключение внешних антенн ниже).
1 Снимите предохранительные щитки с контактов
антенны AM.
2 Откройте защитные выступы, вставьте по
одному проводу в каждый разъем до конца, затем
отпустите выступы для фиксации проводов
антенны AM.
3 Прикрепите рамочную антенну AM к
специальной стойке.
Чтобы прикрепить антенну к стойке, отогните стойку в
направлении стрелки (рис. а), затем закрепите рамочную
антенну на стойке с помощью зажима (рис. б).
• Чтобы установить антенну AM на стене или другой
поверхности, сначала прикрепите стойку к
поверхности с помощью винтов (рис. в), а затем
закрепите антенну на стойке. Убедитесь в качестве
приема.
4 Установите антенну AM на плоскую
поверхность и в направлении наилучшего приема.
5 Подключите проволочную антенну FM таким же
образом, как рамочную антенну AM.
Чтобы улучшить прием, полностью вытяните
проволочную антенну FM и прикрепите ее к стене или
дверной раме. Не допускайте, чтобы антенна
свешивалась или спутывалась.
Подключение внешних антенн
Для улучшения приема в диапазоне FM, подключите
внешнюю антенну FM к FM UNBAL 75
Ω.
Для улучшения приема в диапазоне AM подключите к
разъемам AM LOOP провод длиной 5 м дo 6 м с
виниловой изоляцией, не отсоединяя прилагаемую
рамочную антенну AM.
Для наилучшего качества приема подвесьте ее
горизонтально снаружи. AM LOOP
ANTENNA
FM UNBAL
75
3
1 2
4
5
рис. а рис. б рис. в
AM LOOP
FM UNBAL
75
ANTENNA
75
Ω коаксиальный
кабель
AM LOOP
FM UNBAL
75
ANTENNA
Внешняя
антенна
5 м до 6 м
Комнатная
антенна
(провод с
виниловым
покрытием)
