23

Ru

03

Подключение телевизора и компонентов воспроизведения

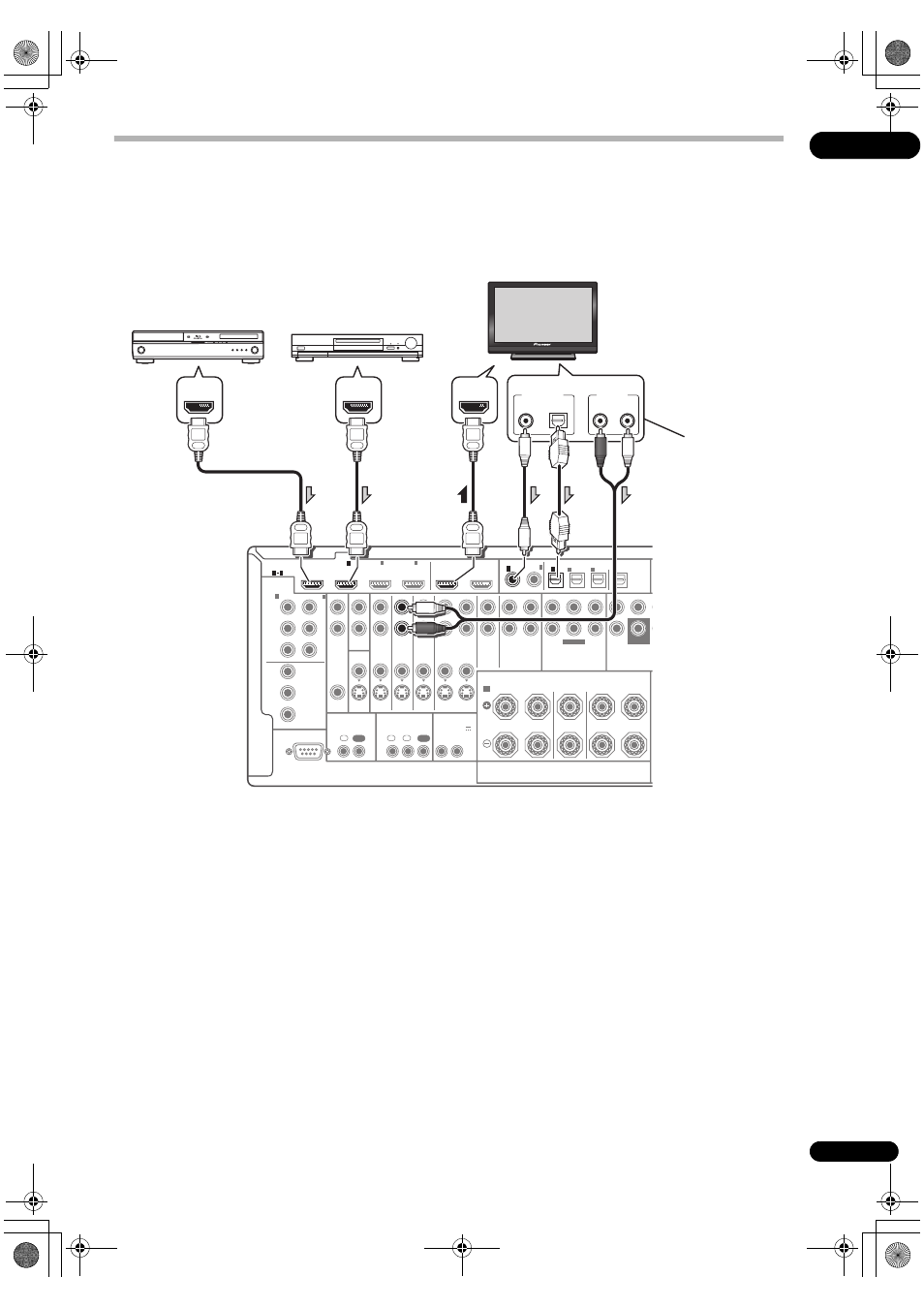

Подключение с помощью HDMI

При наличии компонента с интерфейсом HDMI или DVI (с HDCP) (проигрывателя Blu-ray дисков, др.), его можно
подключить к данному ресиверу с помощью имеющегося в продаже кабеля HDMI.
Если телевизор и компоненты воспроизведения поддерживают функцию KURO LINK от Pioneer, можно использовать
удобные функции KURO LINK (см. KURO LINK на стр. 57).

• При подключении проигрывателя Blu-ray дисков,

подключите проигрыватель к терминалу BD IN
ресивера.

• При подключении к совместимому с HDMI/DVI

монитору или телевизору с плоским экраном через
терминал HDMI OUT 2, переключите настройку
выхода HDMI на HDMI OUT 2 или HDMI OUT ALL.
См. Переключение выхода HDMI на стр. 65.

• При подключении компонента HDMI, на передней

панели высвечивается индикатор HDMI.

• Для компонентов приема также доступны

подключения, в дополнение к подключениям HDMI
(см. Подключение проигрывателя DVD без выхода
HDMI
на стр. 24).

• Если проигрыватель Blu-ray дисков оборудован

многоканальными аналоговыми аудиовыходами, см.
Подключение многоканальных аналоговых входов на
стр. 28.

• Звучание телевизора не может слышаться через

ресивер, если телевизор подключен через кабель
HDMI.
Для прослушивания звучания телевизора через
ресивер, подключите ресивер и телевизор через
аудиокабели.

RS-232C

COMPONENT

VIDEO

HDMI

ZONE2

VIDEO

S-VIDEO

ASSIGNABLE

ASSIGNABLE

ASSIGNABLE

ASSIGN-

ABLE

MONITOR

OUT

MONITOR

OUT

IN

Y

L

R

P

B

P

R

Y

P

B

P

R

Y

OUT

DVD

IN

TV/SAT

IN

VIDEO

DVR

IN

CD

IN

IN

OUT

CD-R/TAPE

MULTI CH IN

PRE

SPEAKERS

CD-R/TAPE

OPTICAL

COAXIAL

IN

OUT

ZONE3

OUT

P

B

P

R

1

IN

BD IN

1

IN

2

IN

OUT 1

OUT 2

(KURO

LINK)

(DVD)

(CD)

(TV/SAT)

(DVR)

(VIDEO)

3

IN

1

IN

1

A

IN

2

IN

OUT

FRONT

R

L

R

L

CENTER

SURROUND

FRONT

CENTER

SURROUND

FRONT

CENTER

S

3

IN

2

1

3

(DVD)

IN

2

(DVR)

CONTROL

IR

12 V TRIGGER

IN

IN

IN

OUT

OUT

1

2

1

2

(OUTPUT 12 V
TOTAL 50 mA MAX)

SUBWOOFER

SUBWOOFER

DIGITAL OUT

COAXIAL

OPTICAL

ANALOG

R

L

AUDIO OUT

HDMI IN

HDMI OUT

HDMI OUT

Другие компоненты,

оборудованные интерфейсом
HDMI/DVI

Совместимый с
HDMI/DVI проигрыватель
Blu-ray дисков

Монитор, совместимый с HDMI/
DVI, или телевизор с плоским

экраном

Выберите один

Данное подключение

требуется для

прослушивания

звучания телевизора

через ресивер.

VSX-LX52_SVYXJ_RU.book Page 23 Wednesday, February 25, 2009 12:07 PM
