Подключение оборудования, Задняя панель, 03 раздел 3 – Инструкция по эксплуатации Pioneer VSX-LX52
Страница 14
14
Ru
03
Раздел 3:
Подключение оборудования
Этот ресивер предлагает широкие возможности подключения, но это не так сложно, как может показаться. На этой
странице описаны компоненты, которыми можно дополнить используемую систему домашнего кинотеатра.

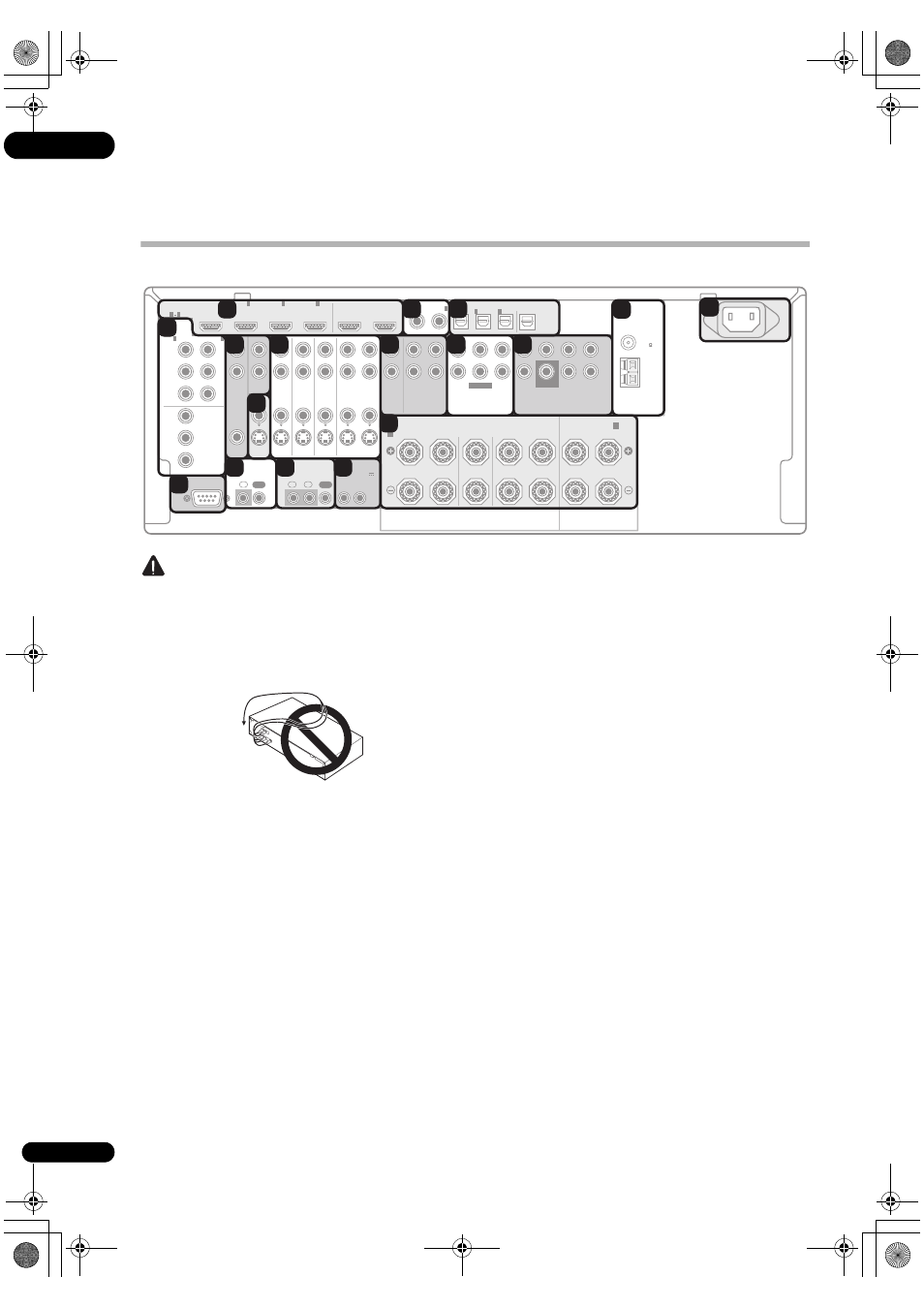

Задняя панель
ПРЕДУПРЕЖДЕНИЕ
• Перед выполнением или изменением подключений,
отключите питание и отсоедините кабель питания от
электророзетки. Включение должно быть последним
шагом.
• Во избежание фонового шума не кладите
подключенные кабели на ресивер.
1
Разъемы HDMI (6 шт.)
Несколько входов и два выхода для высококачественного
аудио/видеоподключения с совместимыми с HDMI
устройствами.
См. Подключение телевизора и компонентов
воспроизведения на стр. 23.
См. Переключение выхода HDMI на стр. 65.
2
Коаксиальные цифровые аудиовходы (2 шт.)
Используйте для цифровых источников, включая
проигрыватели/рекордеры DVD, ресиверы спутникового
телевидения, проигрыватели CD и тд.
Для получения сведений о назначении входов см.
также Меню Input Setup на стр. 40.
3
Оптический цифровой аудиовыход/вход(ы)
(4
шт.)
Используйте разъем OUT для записи на рекордере CD
или мини-дисков.
См. Подключение других аудиокомпонентов на
стр. 28.
Используйте разъемы IN для цифровых источников,
включая проигрыватели/рекордеры DVD, ресиверов
спутникового телевидения, проигрывателей CD и т.д.
Для получения сведений о назначении входов см.
также Меню Input Setup на стр. 40.
4
Компонентные видеоразъемы (3 шт.)
Используйте входы для подключения любых
видеоисточников, имеющих компонентные
видеовыходы, например, проигрыватель DVD.
См. Подключение проигрывателя DVD без выхода
HDMI на стр. 24.
Используйте выход для подключения монитора или
телевизора.
См. Подключение телевизора без входа HDMI на
стр. 25.
5
Аудио/видеовыходы MULTI-ZONE
Используйте для подключения второго или третьего
усилителя и мониторов или телевизоров в другой
комнате.
См. Настройка MULTI-ZONE на стр. 31.
6
Выходы композитного видео и S-Video для
монитора
Используйте для подключения мониторов и телевизоров.
См. Подключение телевизора без входа HDMI на
стр. 25.
RS-232C
COMPONENT
VIDEO
HDMI
ZONE2
VIDEO
S-VIDEO
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
ASSIGN-
ABLE
MONITOR
OUT
MONITOR
OUT
IN
Y
L
R
P
B
P
R
Y
P
B
P
R
Y
OUT
DVD
IN
TV/SAT
IN
VIDEO
DVR
IN
CD
IN
IN
OUT
CD-R/TAPE
MULTI CH IN
PRE OUT
ANTENNA
SPEAKERS
OPTICAL
AUDIO
FM UNMAL
75
ޓޓ
AM LOOP
AC IN
COAXIAL
IN
OUT
ZONE3
OUT
P
B
P
R
1
IN
BD IN
1
IN
2
IN
OUT 1
OUT 2
(KURO
LINK)
(DVD)
(CD)
(TV/SAT)
(DVR)
(VIDEO)
(Single)
(Single)
3
IN
1
IN
1
A
B
IN
2
IN
OUT
FRONT
R
L
R
L
CENTER
SURROUND
R
L
SURROUND BACK /
FRONT
CENTER
SURROUND
FRONT
CENTER
L
R
SURROUND SURROUND
BACK
3
IN
2
1
3
(DVD)
IN
2
(DVR)
CONTROL
IR
12 V TRIGGER
IN
IN
IN
OUT
OUT
1
2
1
2
(OUTPUT 12 V
TOTAL 50 mA MAX)
SUBWOOFER
SUBWOOFER
5
7
8
9
10
11
17
2
3
1
4
6
14
15
16
12
13
