Подключение спутникового/кабельного
ресивера или другой приставки
Спутниковые и кабельные ресиверы, а также наземные
цифровые телевизионные тюнеры являются относятся к
так называемым «приставкам».
При настройке ресивера потребуется указать, какой его
вход подключен к приставке (см. Меню Input Setup на
стр. 40).

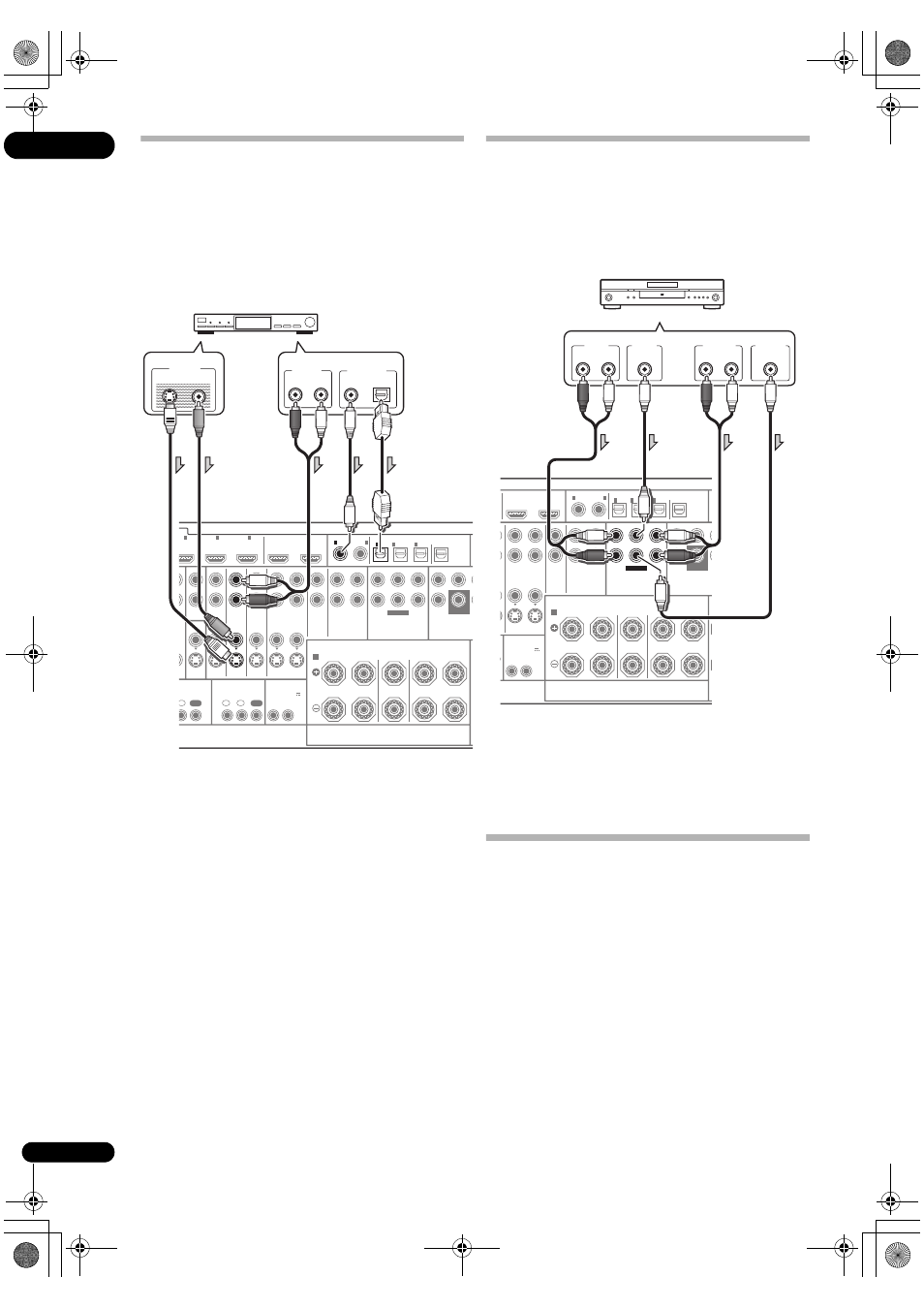

Подключение многоканальных
аналоговых входов
Для воспроизведения DVD Audio и SACD,
проигрыватель DVD может иметь 5.1-канальные
аналоговые выходы. Убедитесь в том, что проигрыватель
настроен на вывод многоканального аналогового аудио.
• Если проигрыватель имеет 7.1-канальные аналоговые
выходы, терминалы заднего объемного звучания
проигрывателя не используются. Для более
подробной информации, пожалуйста, изучите
инструкции по эксплуатации, поставляемые с
компонентом.
Подключение других аудиокомпонентов
Данный ресивер оборудован цифровыми и аналоговыми
входами, позволяющими подключить аудиокомпоненты
для воспроизведения.
Данный ресивер оснащен пятью входами только для
стереофонических аудиосигналов. Один из данных
входов имеет соответствующие выходы для
использования с аудиорекордерами.
