Подключение телевизора без входа HDMI

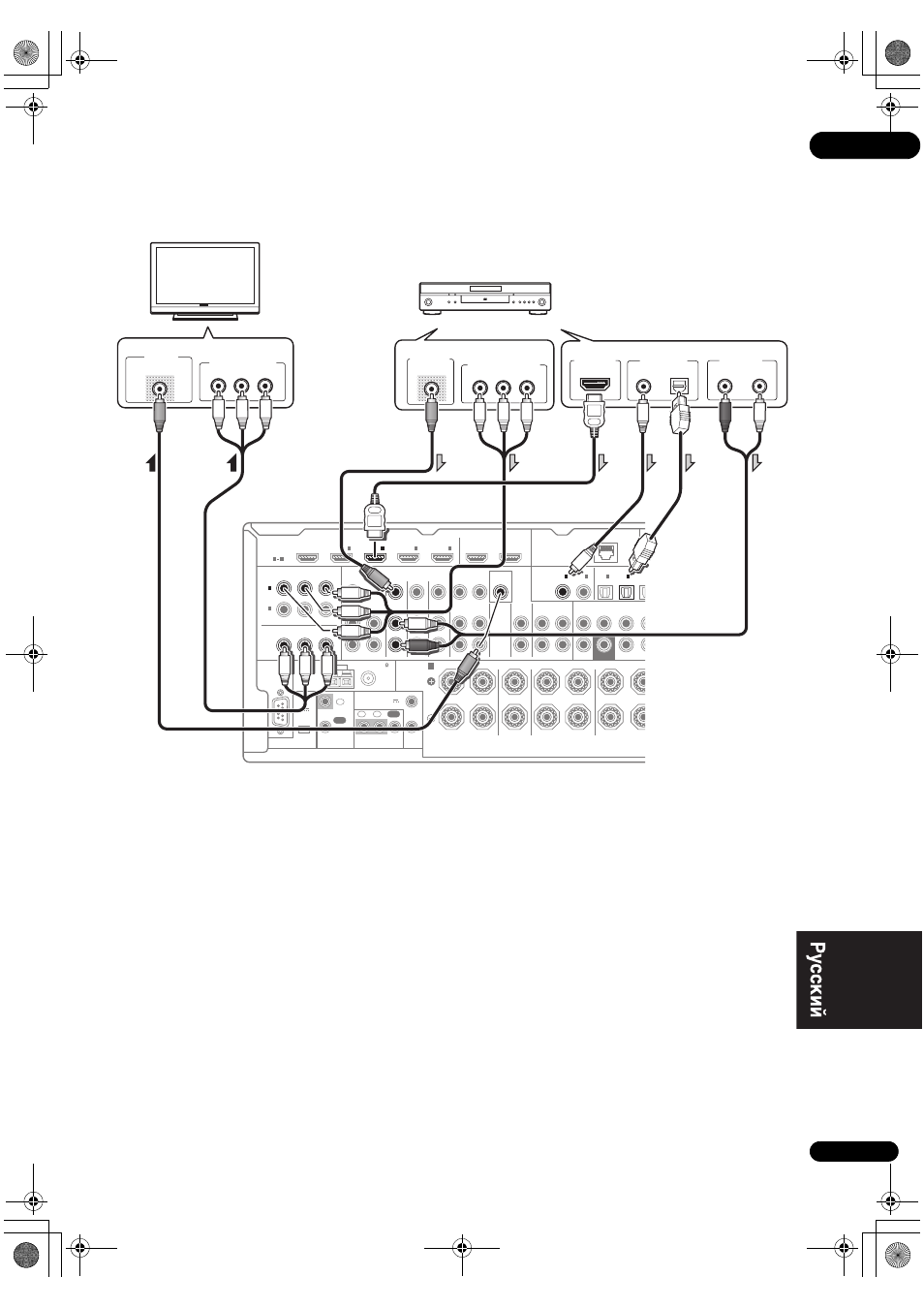

На данном рисунке показаны подключения телевизора (без входа HDMI) и проигрывателя DVD (или другого
компонента воспроизведения) к ресиверу.
• При использовании данных подключений, картинка не выводится на телевизор даже при подключении
проигрывателя DVD через кабель HDMI. Подключите видеотерминал проигрывателя DVD через композитный или
компонентный кабель.
• Подключите через кабель HDMI для прослушивания
звучания высокой четкости на ресивере. Не
используйте кабель HDMI для приема видеосигналов.
В зависимости от видеокомпонента, может быть
невозможно одновременно выводить сигналы через
HDMI и другие терминалы, и может быть необходимо
выполнить настройки выхода.
Для более подробной
информации, пожалуйста, изучите инструкции по
эксплуатации
,
поставляемые с компонентом.
• Для прослушивания звучания телевизора через
ресивер, подключите ресивер и телевизор через
аудиокабели (см. стр. 15).
COAXIAL
COMPONENT VIDEO
ASSIGNABLE
OPTICAL
ASSIGNABLE
MONITOR
OUT
IN
Y
P
R
Y
DVD
IN
P
B
P
R
P
B
1
IN
2
(DVD)
IN
1
(DVD)
IN
2
(DVR/BDR)
RS-232C
HDMI
SPEAKERS
ASSIGNABLE
ASSIGNABLE
CD-R/TAPE
ANTENNA
FM UNBAL 75
AM LOOP
IN
CD
VIDEO
MONITOR
AUDIO
IN
OUT
OUT
ZONE2
OUT
ZONE3
OUT
TV/SAT
IN
VIDEO
IN
DVR/BDR
OUT
IN
IN
BD
IN
1
IN
3
OUT 1
(CONTROL)
OUT 2
A
R
L
R
L
R
SURROUND BACK
SURROUND
CENTER
FRONT
1
4
IN
1
(TV/SAT)
IN
FRONT
CENTER
SURROUND SUR
(VI
IN
2
(CD)
IN
2
(DVR/BDR)
CONTROL
EXTENSION
IR
12 V TRIGGER
IN
IN
IN
OUT
OUT
1
2
1
2
(OUTPUT 12 V
TOTAL 150 mA MAX)
SUBWOOFER
IN
4
LAN (10/100)
(OUTPUT
5 V
150 mA
MAX)
ANALOG
R
AUDIO OUT
VIDEO IN
Y
P
B
P
R
COMPONENT VIDEO IN
VIDEO OUT
VIDEO
VIDEO
Y
P
B
P
R
COMPONENT VIDEO OUT
DIGITAL OUT
COAXIAL
OPTICAL
HDMI OUT
L
Проигрыватель DVD, др.
Телевизор
Выберите один
Выберите один
Выберите один
