Uw TV en weergave-apparatuur aansluiten

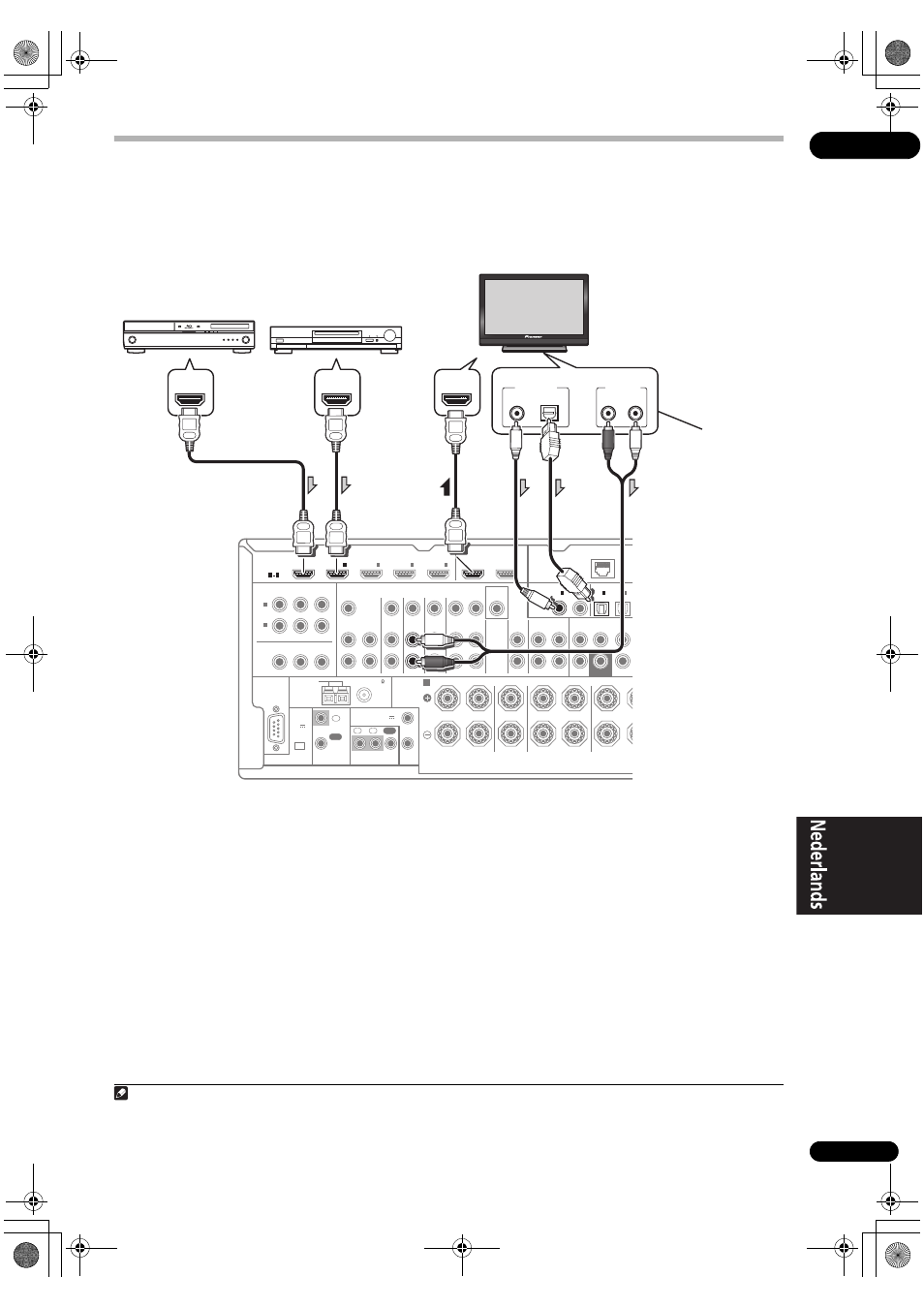

Aansluiten via HDMI
Als u een apparaat hebt dat is uitgerust met HDMI of DVI (met HDCP) (zoals een Blu-ray disc-speler (BD) enz.), kunt
u dit aansluiten op de receiver met een algemeen verkrijgbare HDMI-kabel.
Als de TV en de weergave-apparaten de
Control met HDMI-voorziening ondersteunen, kan de handige Control met de
HDMI-functies worden gebruikt (zie
Control met HDMI-functie in de Handleiding op de CD-ROM).
• Bij het aansluiten van een HDMI/DVI-compatibele
monitor via de aansluiting
HDMI OUT 2, zet u de
HDMI-uitgangsinstelling op
HDMI OUT 2 of HDMI
OUT ALL. Zie De HDMI-uitgang veranderen in de
Handleiding op de CD-ROM.
• Voor ingangsapparaten zijn ook andere
aansluitingen dan HDMI-aansluitingen mogelijk (zie
Een DVD-speler zonder HDMI-uitgang aansluiten op
bladzijde 16).
• Als u het geluid van de TV via de receiver wilt
beluisteren, dienen de receiver en de TV met
audiokabels met elkaar te worden verbonden.
1
RS-232C
HDMI
SPEAKERS
ASSIGNABLE
COAXIAL
ASSIGNABLE
COMPONENT VIDEO
ASSIGNABLE
OPTICAL
ASSIGN
MONITOR
OUT
IN
Y
P
R
Y
CD-R/TAPE
ANTENNA
FM UNBAL 75
AM LOOP
IN
CD
VIDEO
MONITOR
AUDIO
IN
OUT
OUT
ZONE2
OUT
ZONE3
OUT
DVD
IN
TV/SAT
IN
VIDEO
IN
DVR/BDR
OUT
IN
P
B
P
R
P
B
1
IN
BD
IN
1
IN
2
IN
3
OUT 1
(CONTROL)
OUT 2
A
R
L
R
L
R
SURROUND BA
SURROUND
CENTER
FRONT
1
4
(DVD)
IN
1
(DVD)
IN
1
(TV/SAT)
IN
2
(DVR/BDR)
FRONT
CENTER
SURROUND
IN
2
(CD)
IN
2
(DVR/BDR)
CONTROL
EXTENSION
IR
12 V TRIGGER
IN
IN
IN
OUT
OUT
1
2
1
2
(OUTPUT 12 V
TOTAL 150 mA MAX)
SUBWOOFER
IN
4
LAN (10/100)
(OUTPUT
5 V
150 mA
MAX)
DIGITAL OUT
COAXIAL
OPTICAL
ANALOG
R
L
AUDIO OUT
HDMI IN
HDMI OUT
HDMI OUT
Ander apparaat
uitgerust met HDMI/DVI
HDMI/DVI-compatibele
Blu-ray disc-speler
HDMI/DVI-
compatibele monitor
Eén selecteren
Deze aansluiting moet
worden gemaakt om
het geluid van de TV via
de receiver weer te
geven.
1
Opmerking
1 Wanneer de TV en de receiver via de HDMI-aansluitingen met elkaar zijn verbonden en de TV de HDMI Audio Return Channel-functie
ondersteunt, wordt het geluid van de TV via de HDMI-aansluiting naar de receiver gestuurd en hoeft er dus geen audiokabel te worden
aangesloten. In dit geval zet u
TV Audio bij HDMI Setup op via HDMI (zie HDMI-instellingen in de Handleiding op de CD-ROM).
