Страница 38: Подключение громкоговорителей
02
10
Ru

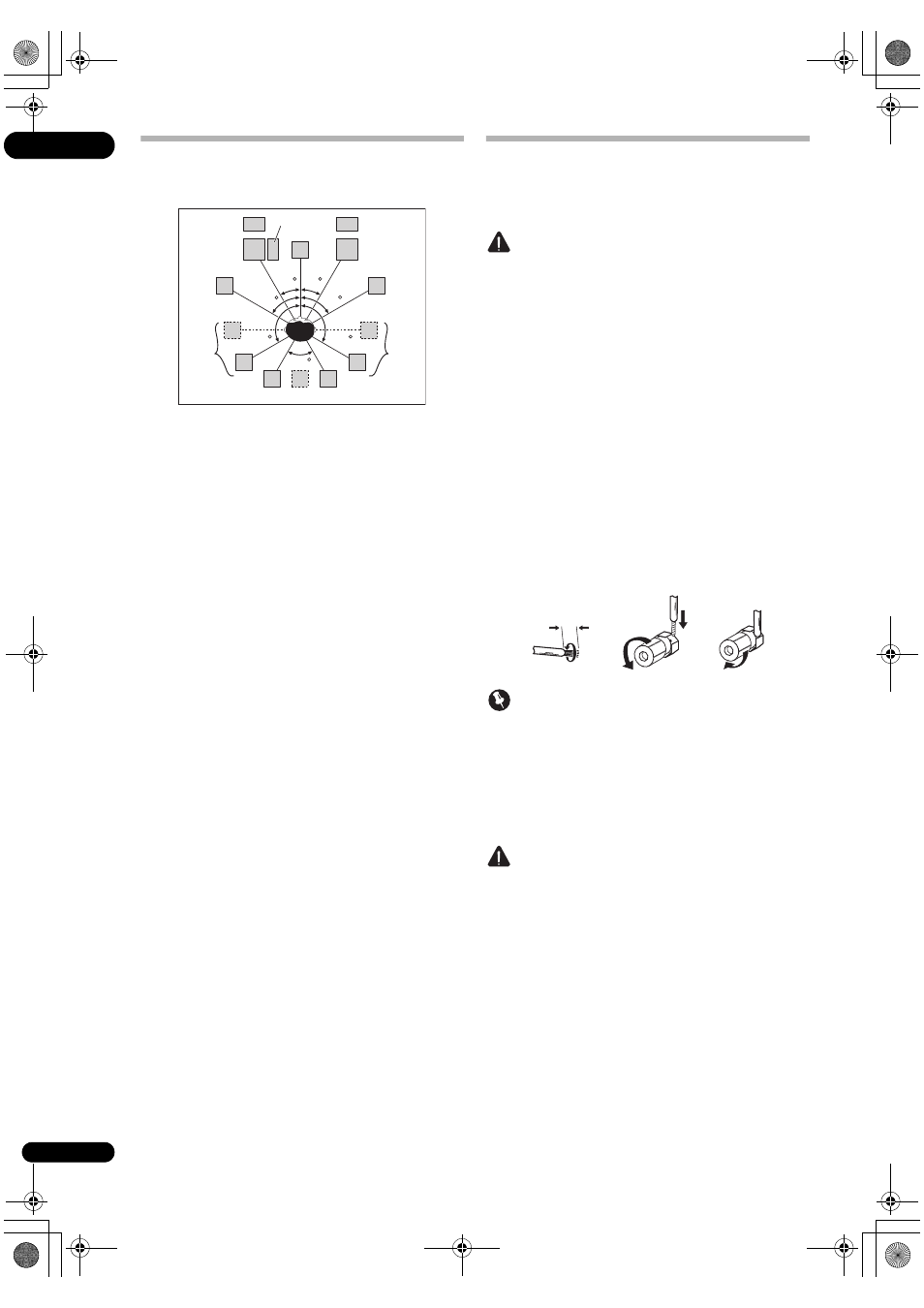

Расположение громкоговорителей
Расположение подключаемых громкоговорителей
смотрите на рисунке ниже.
• Расположите громкоговорители объемного звучания
в 120° от центра. Если (1) используется задний
громкоговоритель объемного звучания, и, (2) не
используются передние верхние громкоговорители /
передние боковые громкоговорители, рекомендуется
расположить громкоговоритель объмного звучания
рядом со слушателем.
• Если подключается только один задний
громкоговоритель объемного звучания, расположите
его непосредственно за слушателем.
• Расположите левый и правый передние верхние
громкоговорители как минимум на один метр выше
над левым и правым передними громкоговорителями.
Подключение громкоговорителей
Подключение каждого громкоговорителя к ресиверу
предусматривает подключение к положительному (+) и
отрицательному (–) терминалам.
ПРЕДУПРЕЖДЕНИЕ
• Данные терминалы громкоговорителей содержат
ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение. Во
избежание риска электрошока при подключении или
отсоединении кабелей громкоговорителей, перед
прикосновением к любым неизолированным частям,
отсоедините кабель питания.
• Оголенные концы провода громкоговорителя
должны быть обязательно скручены и вставлены в
терминал громкоговорителя до конца. В случае
прикосновения оголенного провода
громкоговорителя к задней панели питание в
качестве меры предосторожности может
отключиться.
Подключение зачищенным проводом
1
Скрутите оголенные жилы провода. (рис. A)
2
Освободите терминал и вставьте оголенный
провод. (рис. Б)
3
Закрутите терминал. (рис. В)
Важное предупреждение
• О подключении противоположных концов кабелей
громкоговорителей к самим громкоговорителям см.
документацию к ним.
• Для подключения низкочастотного
громкоговорителя используйте кабель RCA.
Подключение с помощью кабелей
громкоговорителей невозможно.
ПРЕДУПРЕЖДЕНИЕ
• Убедитесь, что все громкоговорители надежно
установлены. При этом не только улучшается
качество звучания, но и уменьшается риск
повреждения устройства или получения травмы в
результате падения громкоговорителей, вызванного
внешними воздействиями, например
землетрясением.
L
SW
C
FHL
FWL
SL
SBL
SBR
SB
SR
FWR
R
FHR
30
30
60
60
60
120
120
рис. A
рис. Б
рис. В
10 мм
