Multi-zone instellingen, Multi-zone aansluitingen tot stand brengen, Multi-zone luisteropties – Инструкция по эксплуатации Pioneer VSX-2020-K
Страница 21: Multi-zone basisopstelling (zone 2), Hoofdzone secundaire zone ( zone 2 )
02
21
Nl

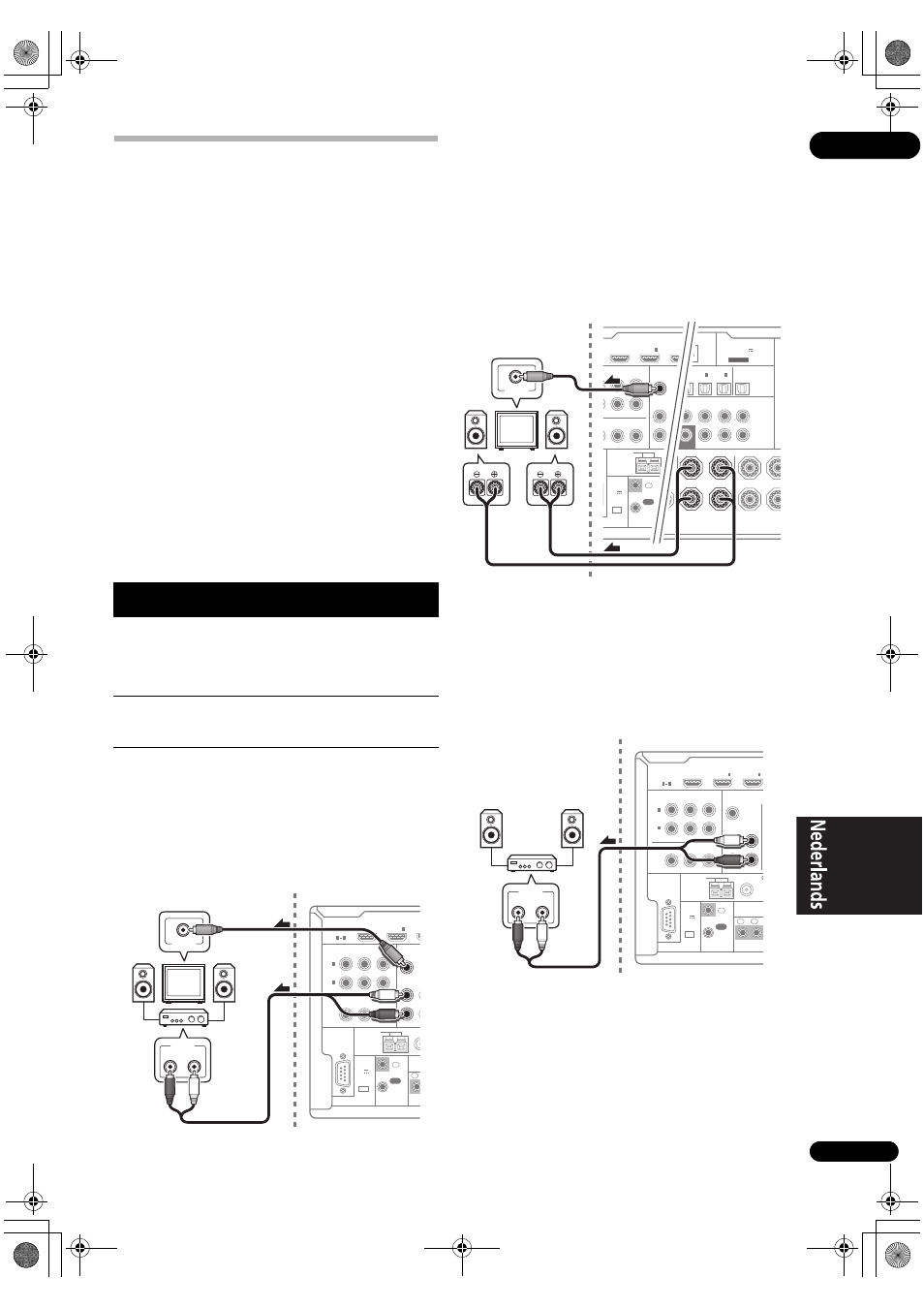

MULTI-ZONE instellingen
Met deze receiver kunt u maximaal drie onafhankelijke
systemen in verschillende ruimten aansturen, nadat u de
benodigde MULTI-ZONE aansluitingen hebt gemaakt.
Er kunnen gelijktijdig verschillende bronnen in de drie
zones worden weergegeven of, afhankelijk van uw
wensen, kan ook dezelfde bron worden gebruikt. De
hoofdzone en secundaire zones worden onafhankelijk
aangestuurd (de hoofdzone kan uit staan terwijl een of
beide secundaire zones aan staan) en de secundaire
zones kunnen worden bediend met de afstandsbediening
of de bedieningselementen op het voorpaneel.
MULTI-ZONE aansluitingen tot stand brengen
U kunt deze aansluitingen maken als u een aparte TV en
luidsprekers hebt voor de eerste secundaire zone (
ZONE 2)
en een afzonderlijke versterker (en luidsprekers) voor de
tweede secundaire zone (
ZONE 3). U hebt ook een aparte
versterker nodig als u geen gebruikmaakt van de
MULTI-
ZONE instellingen met gebruik van de
luidsprekeraansluitingen (ZONE 2) hieronder voor de eerste
secundaire zone. Met dit systeem hebt u de keuze uit twee
opstellingen voor de eerste secundaire zone. Kies de
opstelling die het meest geschikt is voor uw situatie.
MULTI-ZONE luisteropties
De volgende tabel toont de signalen die naar ZONE 2 en
ZONE 3 kunnen worden uitgevoerd:
MULTI-ZONE basisopstelling (ZONE 2)
•
Sluit een aparte versterker aan op de AUDIO ZONE
2 OUT-aansluitingen en een TV-monitor op de VIDEO
ZONE 2 OUT-aansluiting van deze receiver.
Op de versterker in de secundaire zone moet een paar
luidsprekers worden aangesloten zoals in de volgende
afbeelding.
MULTI-ZONE instellingen met gebruik van de
luidsprekeraansluitingen (ZONE 2)
U moet
ZONE 2 selecteren in Luidsprekersysteem
instellen in de Handleiding op de CD-ROM om deze
instellingen te kunnen gebruiken.
•
Sluit een TV-monitor aan op de VIDEO ZONE 2
OUT-aansluitingen van deze receiver.
Op de aansluitingen voor de surround-achterluidspreker
moet een paar luidsprekers worden aangesloten zoals
hieronder getoond.
MULTI-ZONE opstelling voor tweede secundaire
zone (ZONE 3)
•
Sluit een afzonderlijke versterker aan op de AUDIO
ZONE 3 OUT -aansluitingen van deze receiver.
Op de versterker in de secundaire zone moet een paar
luidsprekers worden aangesloten zoals in de volgende
afbeelding.
Secundaire
zone
Beschikbare ingangsfuncties
ZONE 2
DVD, TV/SAT, DVR/BDR, VIDEO, INTERNET
RADIO, iPod/USB, CD, CD-R/TAPE, TUNER,
ADAPTER PORT
(Uitvoer van analoge audio en samengestelde
video.)
ZONE 3
DVD, TV/SAT, DVR/BDR, VIDEO, CD, CD-R/TAPE,
TUNER, ADAPTER PORT
(Uitvoer van analoge audio.)
ZONE2
OUT
RS-232C
HDMI
ASSIGNABLE
COMPONENT VIDEO
ASSIGNABLE
MONITOR
OUT
IN
Y
P
R
Y
ANTENNA
FM U
AM LOOP
Z
P
B
P
R
P
B
1
IN
BD
IN
1
1
4
(DVD)
IN
2
(DVR/BDR)
CONTROL
EXTENSION
12
IN
IN
OUT
1
(O
T
(OUTPUT
5 V
150 mA
MAX)
R
L
AUDIO IN
VIDEO IN
Hoofdzone
Secundaire zone (
ZONE 2)
R
L(Single)
SURROUND BACK
BLE
OPTICAL
ASSIGNABLE
L
R
R
L
FRONT HEIGHT / FRONT W
IN
1
(TV/SAT)
IN
2
(DVR/BDR)
IN
OUT
FRONT
CENTER
SURROUND SURR BACK
(Single)
FH/FW
3
(VIDEO)
IN
2
(CD)
SUBWOOFER
0/100)
(OUTPUT 5 V
100 mA MAX)
ADAPTER PORT
PRE OUT
C
E
NT VIDEO
ASSIGNABLE
P
R
ANTENNA
FM UNBAL
AM LOOP
ZONE2
OUT
ZONE3
OUT
P
B
P
R
P
B
IN
BD
IN
1
CONTROL
XTENSION
IR
12 V T
IN
IN
IN
OUT
1
(OUTPU
TOTAL 1
(OUTPUT
5 V
150 mA
MAX)
VIDEO IN
R
L
Hoofdzone
Secundaire zone (
ZONE 2)
ZONE3
OUT
RS-232C
HDMI
ASSIGNABLE
COMPONENT VIDEO
ASSIGNABLE
MONITOR
OUT
IN
Y
P
R
Y
ANTENNA
FM UNBAL 75
AM LOOP
ZONE2
OUT
P
B
P
R
P
B
1
IN
BD
IN
1
IN
2
1
4
(DVD)
IN
2
(DVR/BDR)
CONTROL
EXTENSION
IR
12 V TRIG
IN
IN
IN
OUT
1
2
(OUTPUT 12
TOTAL 150 m
(OUTPUT
5 V
150 mA
MAX)
R
L
AUDIO IN
Hoofdzone
Secundaire zone (
ZONE 3)
