Подключение
02
14
Ru
комплект поставки (см. Легкость
подключения на стр. 11), а затем
переключите сигнал в режим
Чересстрочный (см. ниже).
Переключение видеовыхода в режим
чересстрочной развертки с передней
панели управления
Переключите проигрыватель в режим
ожидания, а затем нажмите на передней панели
кнопку STANDBY/ON, нажимая кнопку
, чтобы переключить проигрыватель в
режим Чересстрочный.
• Если проигрыватель подсоединен через
интерфейс HDMI, то прежде чем
выполнять сброс настроек проигрывателя
на вывод с чересстрочной разверткой,
отсоедините кабель HDMI. (Если
подсоединен левый, разрешение вывода
HDMI будет сброшено на настройку по
умолчанию — см. Сброс разрешения
вывода на настройку по умолчанию при
соединении HDMI на стр. 17.)

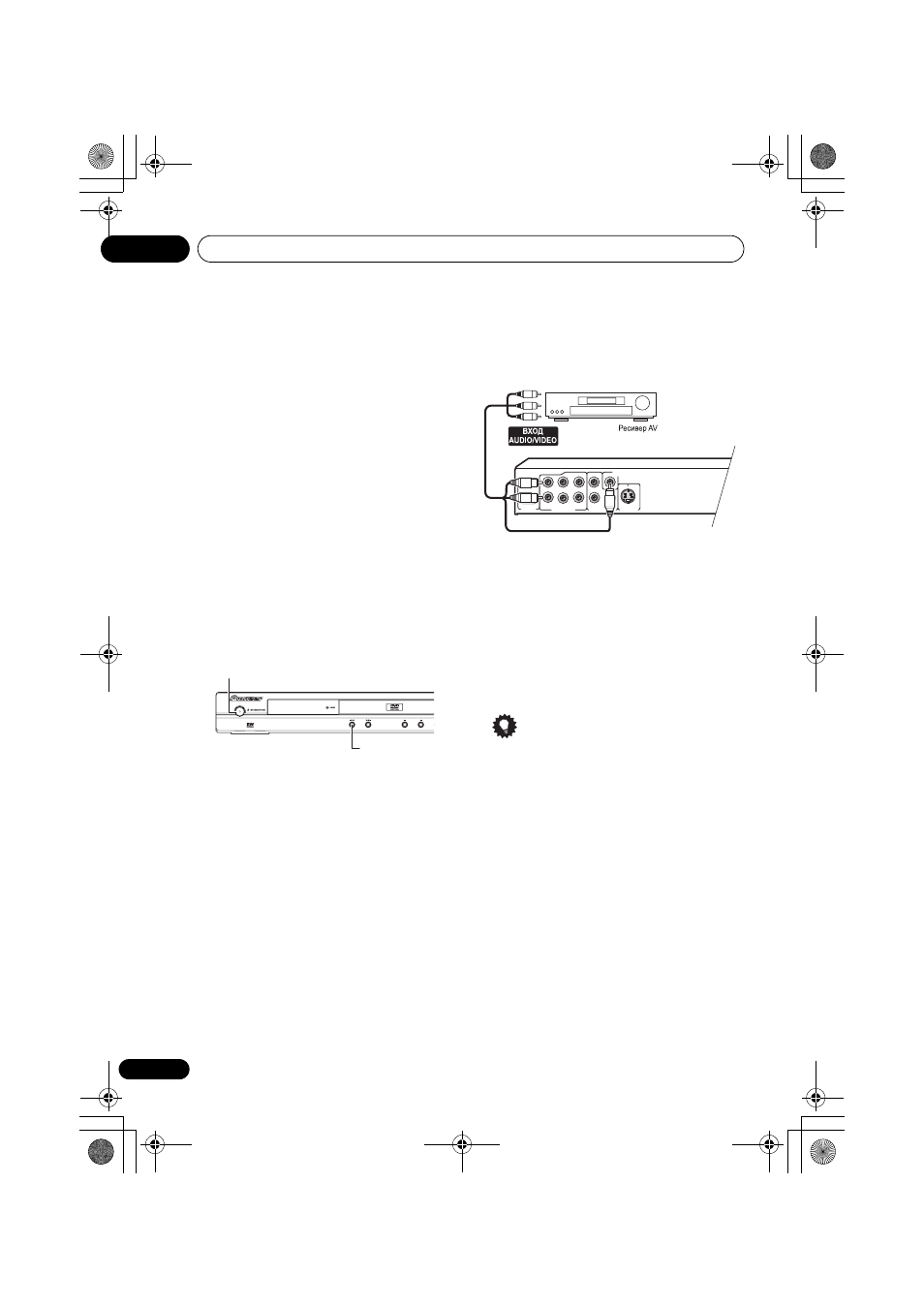

Подключение к ресиверу AV
Этот плеер можно подключить к A/V ресиверу
с помощью многоканальных аналоговых
выходов или одного из цифровых выходов.
Для совместимости со всеми дисками, кроме
этих соединений, необходимо также
подключить 2-канальные аналоговые выходы.
Возможно, к ресиверу AV потребуется также
подключить видеовыход. Можно использовать
любой из имеющихся на проигрывателе
видеовыходов (на иллюстрации показано
подключение для стандартного (композитного)
видеосигнала).
1
Подключите аналоговые разъемы
AUDIO OUT 5.1ch L/R
и VIDEO OUTPUT
этого плеера к соответствующему
набору аудио- и видеовходов на A/V
ресивере.
2
Подключите видеовыход A/V
ресивера к видеовходу телевизора.
На рисунке изображены стандартные видео-
подключения, но можно использовать и
подключения S-Video или компонентного
видео, если они имеются.
Для подключения к ресиверу AV при желании
можно использовать разъем SCART AV, S-
video или разъемы компонентного видео.
Совет
• Обычно при подключении DVD-плеера к
A/V ресиверу и подключении A/V ресивера
к телевизору необходимо использовать
видеокабель одного и того же типа.
Подключение многоканальных
аналоговых выходов
Если ваш A/V ресивер оборудован 5.1-
канальными аналоговыми входами,
рекомендуется подключать к ним плеер с
помощью многоканальных аналоговых
выходов. Это позволит воспроизводить все
типы дисков, включая диски Dolby Digital и
DTS DVD-Video, а также диски с высокой
частотой дискретизации и многоканальным
звуком DVD-Audio и SACD.
STANDBY/ON
S-VIDEO OUT
AUDIO OUT (5.1ch)
COMPONENT VIDEO OUT
VIDEO OUT
P
R
P
B
Y
L
R
HDMI OUT
C
SW
S
L
S
R
