Ru 21
03 Подключение оборудования

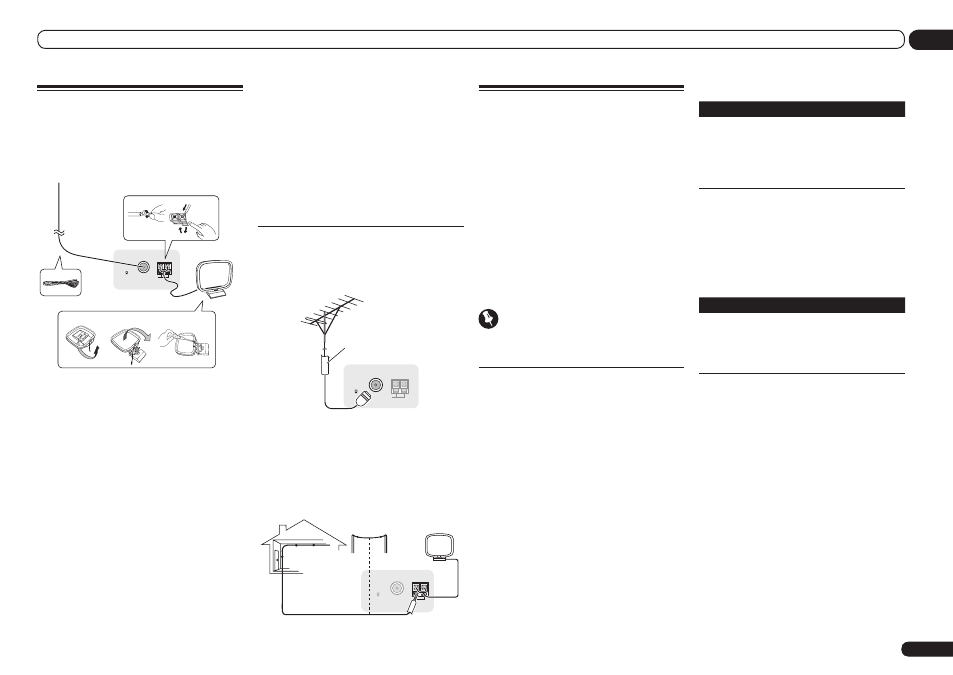

Подключение антенн AM/FM
Подключите рамочную антенну АМ и про-
волочную антенну FM, как показано ниже.
Для улучшения приема и качества звуча-
ния, подключите внешние антенны (см.
Подключение внешних антенн на стр. 21 ).
FM UNBAL
75
AM LOOP
ANTENNA
3
1
4
fig. a fig. b fig. c
5
2
1 Снимите предохранительные щитки
с контактов антенны AM.
2 Откройте защитные выступы,
вставьте по одному проводу в каждый
разъем до конца, затем отпустите
выступы для фиксации проводов
антенны AM.
3 Прикрепите рамочную антенну AM к
специальной стойке.
Чтобы прикрепить антенну к стойке, ото-
гните стойку в направлении стрелки ( рис.
а), затем закрепите рамочную антенну на
стойке с помощью зажима ( рис. б).
! Чтобы установить антенну AM на стене
или другой поверхности, сначала
прикрепите стойку к поверхности с
помощью винтов ( рис. в), а затем
закрепите антенну на стойке. Убедитесь в
качестве приема.
4 Установите антенну AM на плоскую
поверхность и в направлении
наилучшего приема.
5 Подключите проволочную антенну
FM к розетке антенны FM.
Чтобы улучшить прием, полностью вытя-
ните проволочную антенну FM и прикре-
пите ее к стене или дверной раме. Не допу-
скайте, чтобы антенна свешивалась или
спутывалась.
Подключение внешних антенн
Для улучшения приема в диапазоне FM,
подключите внешнюю антенну FM к FM
UNBAL 75 W
.
FM UNBAL
75
AM LOOP
ANTENNA
75 Ω коаксиальный
кабель
Для улучшения приема в диапазоне AM
подключите к разъемам AM LOOP провод
длиной от 5 м дo 6 м с виниловой изоля-
цией, не отсоединяя прилагаемую рамоч-
ную антенну AM.
Для наилучшего качества приема подвесьте
ее горизонтально снаружи.
FM UNBAL
75
AM LOOP
ANTENNA
Внешняя антенна
Комнатная антенна
(провод с виниловым
покрытием)
5 m до 6 m
Настройка MULTI-ZONE
Данный ресивер может может обеспечи-
вать питанием до двух независимых систем
в отдельных комнатах после того, как
выполнены соответствующие подключения
MULTI-ZONE.
В двух зонах можно одновременно воспро-
изводить различные источники, или, в зави-
симости от потребностей, можно также вос-
производить один источник. Питание на
основную зону и под-зону подается раз-
дельно (питание основной зоны может быть
отключено, в то время как в под-зоне вклю-
чено), и под-зона может управляться от
пульта ДУ или органов управления перед-
ней панели.
Важное предупреждение
Для модели VSX-921 невозможно подклю-
чать телевизионный монитор в под-зоне.
Выполнение подключений
MULTI-ZONE
Данные подключения возможны, если име-
ются отдельный телевизор и громкоговори-
тели для под-зоны (ZONE 2). Также потребу-
ется отдельный усилитель, если Настройка
MULTI-ZONE с использованием терминалов
громкоговорителей (ZONE 2) на стр. 22 не
используется для под-зоны.
Опции прослушивания MULTI-ZONE
В следующей таблице отображены сиг-
налы, выводящиеся на ZONE 2:
Для VSX-1021
Под-зона Доступные функции входа
ZONE 2
DVD , TV/SAT, DVR/BDR, VIDEO,
HOME MEDIA GALLERY , iPod/USB,
CD , CD-R/TAPE, TUNER, ADAPTER
PORT
(Выводит аналоговые аудиосиг-
налы, композитные видеосигналы.)
Невозможно выполнить понижающее
преобразование аудио и видеосигна-
лов, поступающих от входных термина-
лов HDMI, цифровых входных терминалов
(OPTICAL и COAXIAL) и входных термина-
лов COMPONENT VIDEO для последующего
вывода на ZONE 2.
Для VSX-921
Под-зона Доступные функции входа
ZONE 2
DVD , TV/SAT, DVR/BDR, VIDEO 1,
VIDEO 2 , CD, CD-R/TAPE, TUNER,
ADAPTER PORT
(Выводит только аналоговые ауди-
осигналы.)
Невозможно выполнить понижающее пре-
образование аудиосигналов, поступаю-
щих от входных терминалов HDMI или циф-
ровых входных терминалов (OPTICAL и
COAXIAL
) для последующего вывода на
ZONE 2.
Настройка первичной под-зоны
MULTI-ZONE (ZONE 2)
1 Подключите отдельный усилитель
к гнездам AUDIO ZONE 2 OUT на данном
ресивере.
Требуется пара громкоговорителей, под-
ключенных к усилителю под-зоны, как пока-
зано на следующей иллюстрации.
